材质：SUS304不锈钢

【简单介绍】

卧式犁刀混合机(以下简称混合机)是由本公司创新研制的一种新型、高效粉体混合设备。该机广泛用于化工、医药、农药、塑料、橡胶、化肥、建材、砼外加剂、食品、味精、食盐、饲料添加剂、染料、冶金、矿山等行业的固——固(即粉体与粉体)混合，固——液(即粉体内添加液体)混合，以及湿造粒、干燥、浓缩等复合工艺。是一种适应性强、用途广的多功能混合设备。

结构特点

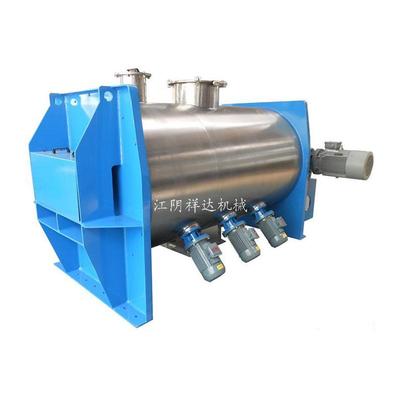

卧式犁刀混合机结构如图所示，它主要由传动部分，卧式筒体、犁刀组轴、飞刀组、出料阀、喷液装置等组成。

混合机传动部分由电机、摆线针轮减速机、联轴器、犁刀轴等部件组成。

卧式圆筒体作盛物料用，筒体上开有若干孔，供进出料、观察用。犁刀轴支承座固定在筒体二端的盖板上。

卧式犁刀混合机犁刀组由犁刀、犁刀臂和主轴组成，犁刀由犁刀臂安装在主轴上，并作成哈夫结构，便于拆装。

飞刀组由多把飞刀组成，通过付电机直接驱动，安装在筒体侧面。

出料阀装在筒体的底部(连续出料除外)，用于关闭和放出物料。

混合机喷液装置固定在筒体上方，喷嘴采用农用喷头，喷散效果好。

工作原理

混合机启动后犁刀由犁刀轴带动旋转，使物料沿筒体径向作周向湍动，同时把物料沿犁刀两侧面的法线方向抛出。当被抛出和作周向湍动的物料流经飞刀组时，被高速旋转的飞刀迅速、有力地抛散。物料在上述犁刀和飞刀的复合作用下，不断更叠、扩散、在短时间内达到均匀混合，混合精度高。

对需要固——液混合的物料，混合液体通过喷液装置均匀喷洒在筒体内运动的物料上

卧式犁刀混合机主要技术参数:

型号		LDH-0.1	LDH-0.3	LDH-0.5	LDH-1	LDH-2	LDH-4	LDH-6	LDH-10
全容积(m3)		0.1	0.3	0.5	1	2	4	6	10
装填系数		0.3～0.6
混合时间(min)		4～8				8～15
物料细度(μm)		40-850
功率(kW)	犁刀	3	5.5	7.5	11	15～18.5	22	30～37	37～45
	飞刀	1.5×2	1.5×2	1.5×2	1.5×2	1.5×3	1.5×4	1.5×5	1.5×5
设备自重(Kg)		450	760	860	1520	2110	2120	6800	7200
最大外形尺寸 (长×宽×高)		1850×750 ×720	2230×1000 ×1200	2550×1120 ×1250	3000×1230 ×1500	3900×1500 ×1700	4400×1850 ×2200	5200×2000 ×2300	6100×2500 ×2600
