KG5-CH1223BD一体化振动变送器

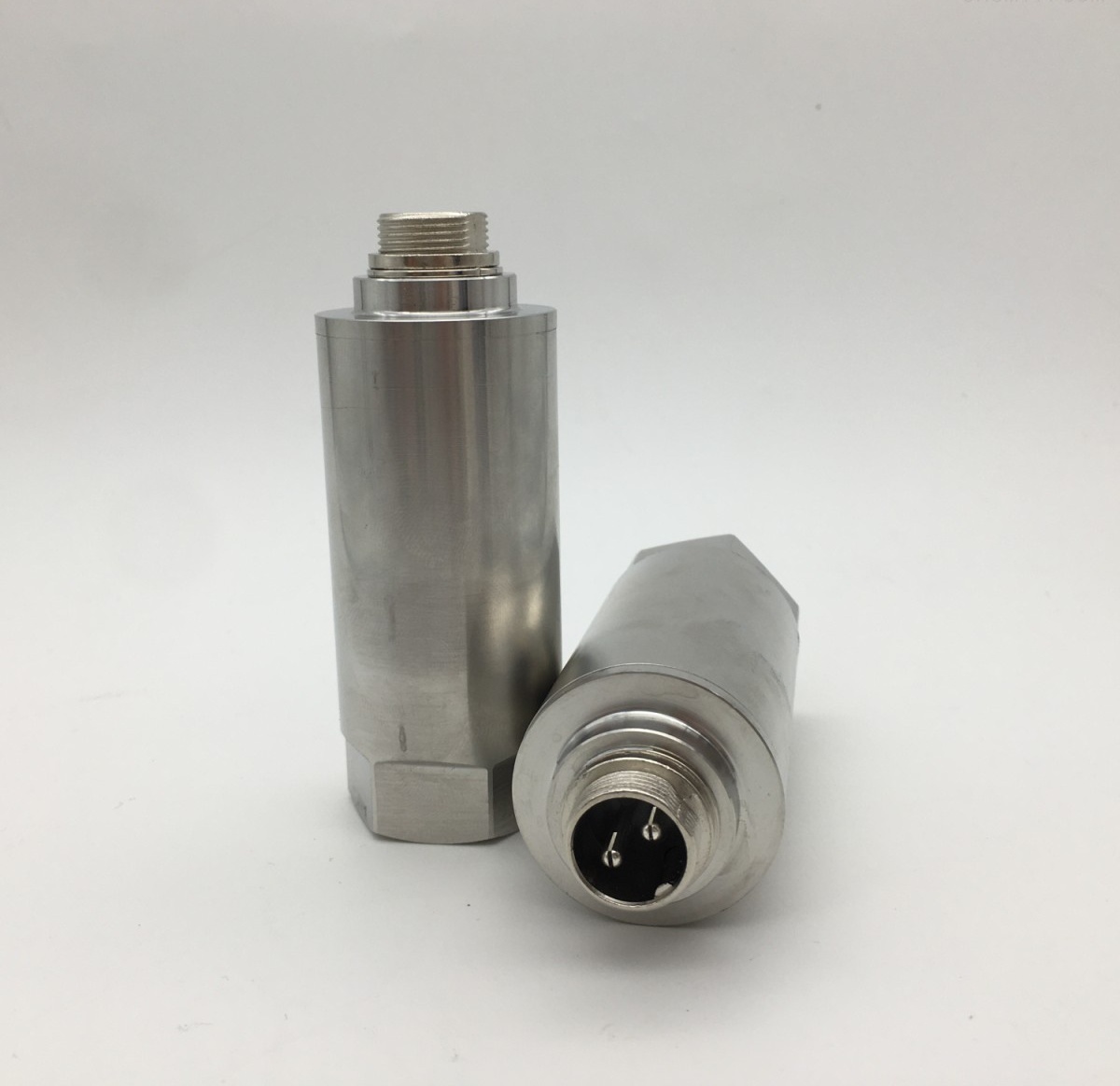

KG5-CH1223BD一体化振动变送器图片
型号: KG5-CH1223BD
产地: 上海
索取资料及报价
型号: KG5-CH1223BD
产地: 上海
半岛游戏平台官网入口网址 产地: 国产测振仪
半岛bd体育手机客户端 介绍

KG5-CH1223BD一体化振动变送器将磁电式振动传感器、精密测量电路集成在一起,构成高精度振动测量系统,该变送器可直接连接DCS、PLC或其它设备,是测量风机、电动机、水泵等工厂设备振动的理想选择。

半岛bd体育手机客户端 介绍

2.技术参数

2.1 频率响应:10 ~ 300 Hz

2.2 自振频率:10Hz

2.3 测量范围: 0-20mm/s

2.4 输出电流:4~20mA

2.5输出阻抗:≤500Ω

2.6工作电压:DC24V

2. 7接线方式:二线制

2.7大加速度:10g

2.8测量方向:垂直或水平

2.9 使用环境:温 度 -40℃~60℃ 相对湿度 ≤90%

2.10 外形尺寸:φ45×75mm

2.11 安装螺纹:M10×1.5×10mm(深度)

2.12 重 量: 约350g

3.安 装

3.1 安装位置:垂直或者水平安装于被测振动点上,将传感器底部M10×1.5×10螺钉固定在被测壳体上,然后将传感器拧在上面拧紧即可。

3.2 安装尺寸及规范:参看图一,若变送器安装位置受到高温蒸汽等冲刷时,为降低变送器环境温度、需加防护措施,一般情况下可不加防护。

3.3 接线说明:。红色导线接DC24V电源正端,黑色导线接DC24V电源负端,同时红色和黑色导线也是4~20mA输出引线。连接导线要求有良好的绝缘性能,采用二芯屏蔽电缆。
