专利号：ZL 2022 2 1333854.8

测试对象与内容

测试对象：埋置于土/混凝土中的钢质护栏立柱

测试内容：长度、埋入深度

方法

冲击弹性波法：柱头截面激发出脉冲信号，在立柱另一端发生反射，通过信号分析软件计算出弹性波传播时间，结合实际弹性波波速，得出埋入深度。通过采用本公司的一系列自由振动及噪声抑制技术、反射信号抽取技术，有效地克服了护栏立柱这样的中空薄壁结构测试中的难题。

特点

主机采用多层电路设计原理实现了超小型、超轻便的结构，携带方便（全套半岛游戏平台官网入口网址 单人即可携带）；

操作快捷简便，现场无需拔桩即可快速检测，每根立柱测试小于5分钟（单次单点测量小于1分钟）；

测试范围广：Z大测量深度可达5m；

主要元器件均采用进口**级器件，可靠性高，耐久性强。

主机采用金属机身外壳配有8寸IPS屏，分辨率高达1280*800（HD Graphics），内存2G，存储容量32G；接口：Micro USB、支持WIFI、蓝牙；

组成

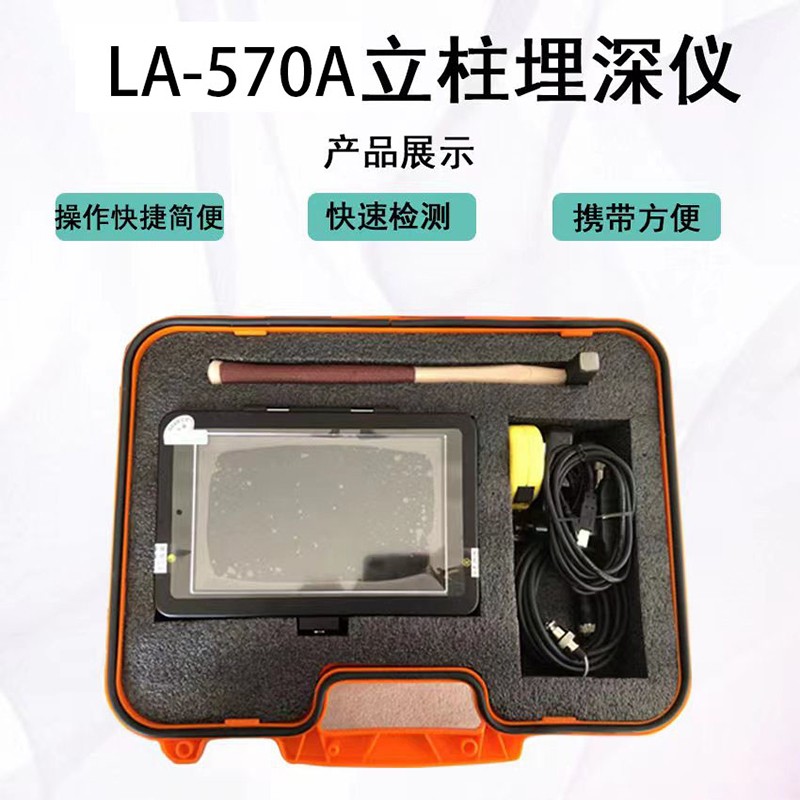

钢质护栏立柱埋深冲击弹性波检测仪由数据采集系统、激振装置及笔记本电脑（选配件）等组成。

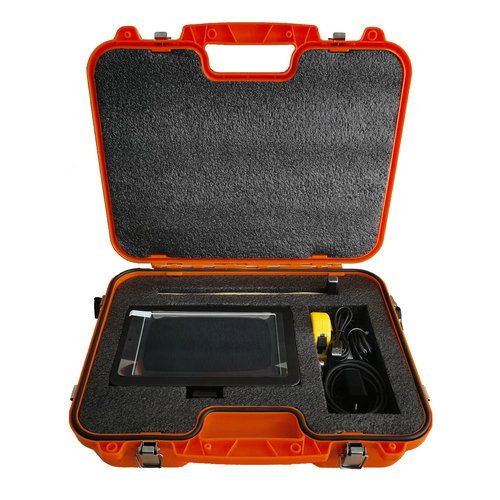

半岛游戏平台官网入口网址 标准配置：测量主机系统、测量传感器（含固定支架）、测量线缆、激振装置（标配：小锤）、卷尺等。

技术参数

AD分辨率： 24位

采集频率： 250KHz（可调）

分 辨 率： 小于1cm

测试范围： 0.6m～5.0m

检测速度： 小于5分钟/根（单次单点测量小于1分钟）

放大倍数： 1、2、4、8（可选）

噪声处理： 平滑/LPF/BPF/HPF等

频谱分析： FFT/相关分析

环境温度： -10℃～50℃

相对湿度： ≤90%RH

外形尺寸：主机：225mmX170mmX50mm
