RD/LX-010淋雨试验箱

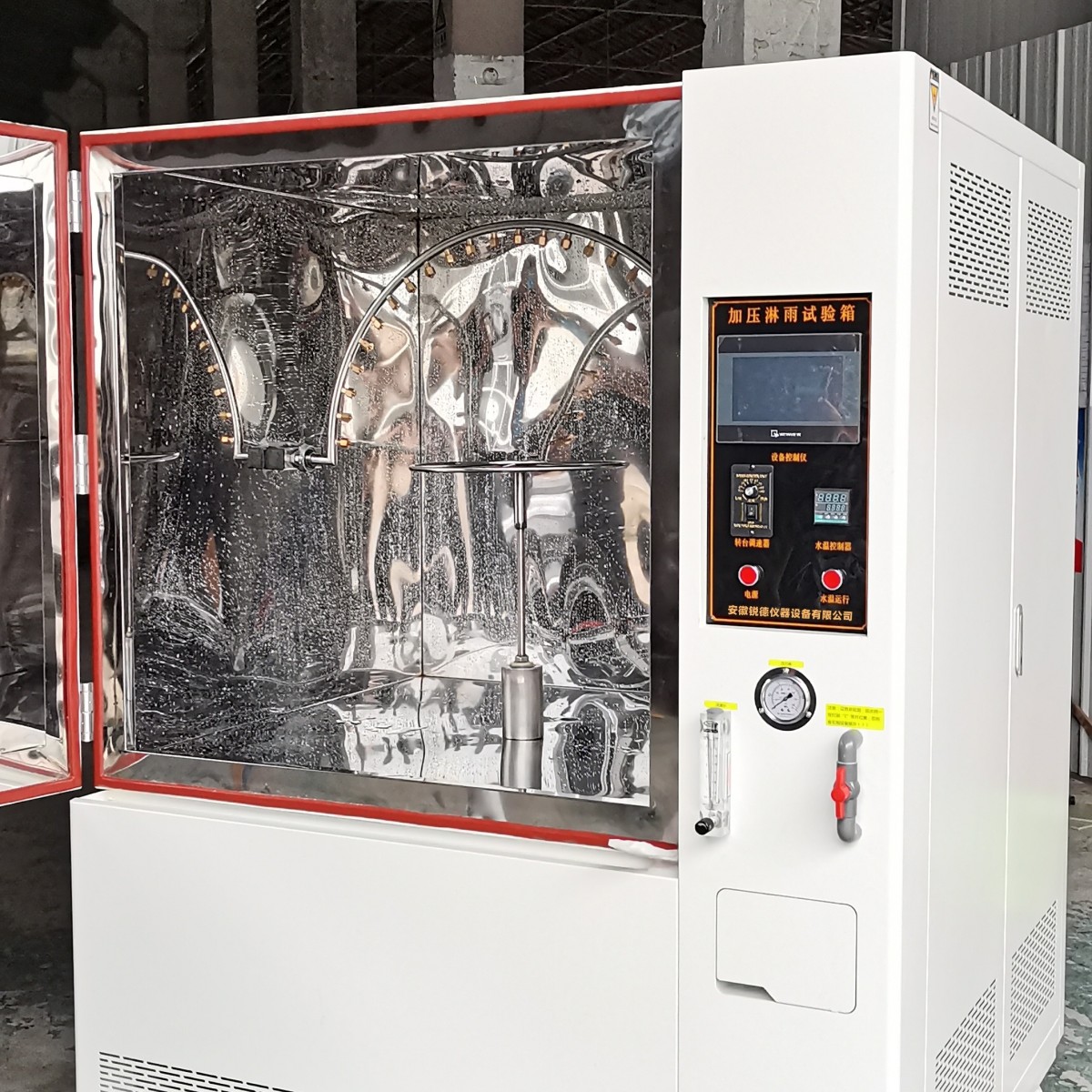

RD/LX-010淋雨试验箱图片
型号: RD/LX-010
产地: 马鞍山
索取资料及报价
型号: RD/LX-010
产地: 马鞍山
半岛游戏平台官网入口网址 产地: 国产试验箱
半岛bd体育手机客户端 介绍

一、参 照 标 准

自然界雨水对半岛bd体育手机客户端 和材料的破坏,每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等,特别是电器半岛bd体育手机客户端 因雨水造成灯光模糊或短路而极易酿成火灾。因此针对特定的半岛bd体育手机客户端 或材料进行外壳防护水试验是的一道关键程序。

淋雨试验箱防水试验设备为标准型设备,需安装在特设的实验室内对半岛bd体育手机客户端 进行人工模拟淋雨试验,实验室内的进水和防水设施必须安装到位。设备可以用来考核和确定电工、电子半岛bd体育手机客户端 ,各种电器及各种照明灯具的外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能*模拟外界淋雨环境,充分再现外界淋雨环境对半岛bd体育手机客户端 所造成的影响。

本设备人工模拟淋雨试验,不包括有强风速的降雨,不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。

本设备可以为科研、半岛bd体育手机客户端 开发和质量控制提供相应的环境模拟和加速试验。

本半岛bd体育手机客户端 满足GB 2423.38-2005《电工电子半岛bd体育手机客户端 基本环境试验规程 试验R:水试验方法》,严格按低压电器外壳防护IP等级GB 4208—2008、GB/T4942—93、GB 4706、GB 7000等相对应的国家标准及其它相关标准的技术参数设计制造。可进行相应标准规定的水试验。

二、结构设计简介

1. 淋雨试验箱选用优质不锈钢材料加工成型。设备由摆管、摆管支架、摆管传动机构、工作旋转台、电气控制部分组成。其中摆管支架箱体,旋转台防护罩均采用SUS304不锈钢发纹板制作。摆管摆动时不晃动。设备的旋转台样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。

2. 本设备设计安装一套直径400㎜的摆管,可以作±60度--±180度(理论值,实际要除去转台的直径),两套分别可以根据样品的大小拆换,摆管与支架采用法兰连接,安装和拆卸非常方便。摆管由内径? 16mmSUS304的工业不锈钢管弯制,可以作往返摆动,同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出,对试验样品进行水试验。摆管摆动的传动装置设计合理,制作精密,维护方便。喷孔共计R400--25只,做IPX3时保留17只,用配备的快速手拧封头封掉8只。

3. 摆管摆动由先进的步进电机完成,转动频率和角度及转盘的转速由可编程液晶控制器自动控制,屏幕设定好摆管摆速和摆管角度后,开启即按设定值运行,操作简单。样品架转台呈水平方向360度旋转。整台设备设计合理,经久耐用。设备在符合国家标准的前提下,各方面性能都稳定的基础上更具备实用性和便于控制。

4. 设备配备了一套足够试验的容量的贮水箱以供应试验所需摆管喷水之用,水循环利用,水箱由PVC塑料板材制作,抗压耐腐蚀。水箱加盖,防止风尘杂物进入。吸水电机将水箱中的水压入管道,通过调节泄压水阀,保持规定的流量和压力从摆管的喷嘴喷出。试验用水可以采用循环使用,配备优质压力表和流量计。敞开式摆管淋雨须考虑排水,使试验用水迅速排放,以不积水为佳。

5. 配备压力吸水水泵及流量计,泄流阀,压力表、水过滤器等。

6. 配备一套三组电源供电系统,样品可以在转动的试验过程中通电。

7. 样品架转台采用手动式升降装置,设计载重50公斤(由客户确定),并且可以水平方向360度旋转,转速1—4转,由PLC程序控制,调速器控制转速。整台设备设计合理,经久耐用。设备在符合国家标准的前提下,各方面性能都稳定的基础上更具备实用性和便于控制。转台特别设计了通电装置,客户可以在通电的状态下进行试验,共设计六组电源端子,0—60V直流电压可调,可通过最大电流为30A。

三、技术规格

1. 型号:RD-LX-010

2. 样品架转速:1--4r /min可调

3. 样品架承重:50kg(可根据客户需要设计)

4. 摆管半径: R400mm

5. 箱体尺寸:1000*1000*1000

6. 试验台面尺寸:?300㎜(可根据客户需要设计)

7. 试验台面可以升降;

8. 摆管喷水孔径:? 0.4㎜(根据客户需要)

9. 摆管孔间距离:50mm

10. 喷孔数量: 25只

11. 摆管摆幅:±60°、±90°、±180°(理论值)可调

12. 每孔平均水流速度: 0.07L/min

13. SUS 304不锈钢材质;

14. 设备电源:AC 220V /50HZ

四、电路控制和保护系统

1. 本套淋雨设备采用触摸显示屏,可编程PLC控制器控制摆管的摆动角度、摆动频率,打开水泵转台;时间可以按要求设定。

2. 转台的转速可调,有效保证试验按标准运行;

3. 控制系统配备施耐德执行元器件;

4. 摆管和转台分别独立的控制系统;

5. 时间设定分别控制独立的系统;

6. 进口执行元器件;

7. 配备水过滤器;

8. 无熔丝保护开关;

9. 过载、漏电、全护套式接线端子;

10. 具有自动关机等保护

五、设备使用条件

1. 温度范围:5~40℃;

2. 相对湿度:25%~85%;

3. 大气压力:86~106KPa(860~1060mbar)

4. 电源要求:AC220( ±10%)V/50HZ 三相五线制

5. 预装容量:2.0 kW
