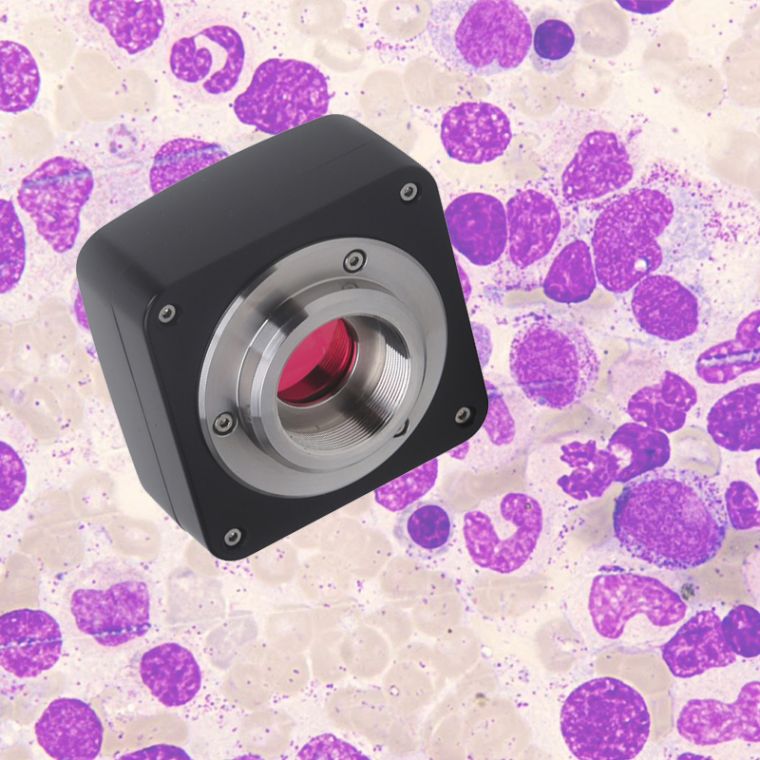

UC500工业显微摄像头
一、UC系列相机简介：
UC系列相机是一种超高性能USB2.0与CMOS图像传感器相机(ultra-high performance USB2.0 CMOS camera)，采用USB2.0作为数据传输接口。
UCMOS系列C接口USB2.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬锌铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，我司光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
二、UC系列相机特点：
1.采用Aptina CMOS传感器的C接口CMOS相机;
2.分辨率横跨0.35M～14M等多种;
3.锌铝合金精密压铸外壳
4.USB2.0接口确保高传输速率;
5.Ultra-Fine颜色引擎确保颜色精准再现;
6.随相机提供高级视频与图像处理应用软件ToupView;
7.提供Windows/Linux/OSX多平台SDK;
8.支持原生C/C++, C#, Directshow, Twain API;
技术参数
半岛游戏平台官网入口网址 参数：
相机型号 |
传感器型号/尺寸 |
像素(μm) |
G光灵敏度
动态范围
信噪比 |
FPS/分辨率 |
合并模式 |
曝光时间 |
UC1400 |
14M/MT9F002(C) 1/2.3"(5.73x4.60) |
1.4x 1.4 1400万像素 |
0.724v/lux-sec 65.3dB
35.5dB |
1.8@4096x3288
10@2048x1644
27@1024x822 |
1 x 1, 2 x 2, 4 x 4 |
0.4～2000ms, |
UC1000 |
10M/MT9J003(C) 1/2.3"(5.98x4.59) |
1.67x1.67 1000万像素 |
0.31 V/lux-sec
65.2dB
34dB |
1.9@3584x2748
8@1792x1374
27@896x684 |
1x1,2x2,4x4 |
0.4ms～2000ms |
UC500 |
5.1M/MT9P006(C) 1/2.5"(5.70x4.28) |
2.2x2.2 500万像素 |
0.53 V/lux-sec
66.5dB
40.5dB |
5@2592x1944
18@1280x960
60@640x480 |
1x1,2x2,4x4 |
0.294ms～2000ms |
UC300 |
3.1M/MT9T001(C) 1/2"(6.55x4.92) |
3.2x3.2 300万像素 |
1.0 V/lux-sec
61dB
43dB |
8@2048x1536
22@1024x768
43@680x510 |
1x1,2x2,3x3 |
0.244ms～2000ms |
UC300工业相机参数：
HARDWARE CONFIGURATION硬件配置参数: |
图像传感器 |
APTINA MT9F001 CMOS（彩色） |
扫描模式 |
Progressive逐行扫描 |
最高分辨率 |
2048x1536(Approx. 3,000,000 Pixels) |
传感器尺寸 |
1/2“ (5.7mm(H) x 6.55mm(V), Diagonal 4.92mm) |
像元尺寸 |
3.2μm x 3.2μm |
灵敏度 |
1.0v/lux-sec(550nm) |
动态范围 |
61dB |
模数转换 |
12-bit, 8-Bit R.G.B to PC |
信噪比 |
43dB |
光谱响应 |
380-650nm (with IR-filter) |
视频模式 |
8fps @2048 x 1536, 22ps @1024 x768, 43fps @680x510 |
像素叠加 |
1 x 1, 2 x 2, 3 x 3 |
曝光能力 |
0.244～2000ms, ROI Auto & Manual |
白平衡 |
One Push ROI White Balance/ Manual Temp-Tint Adjustment |
色彩渲染技术 |
Ultra FineTMColor Engine |
峰值量子效率 |
35% |
读出噪音 |
N/A |
消光比 |
N/A |
软件接口 |
DirectShow , Twain |
记录模式 |
Still Picture and Movie |
制冷系统 |
Nature, Optional: PELTIER (Semiconductor Cooling Module) |
