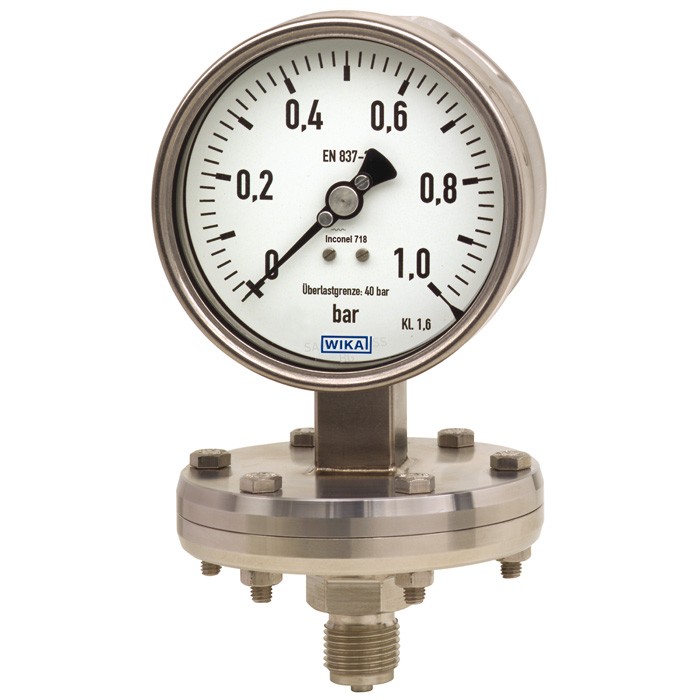

过程工业，过压安全保护高达4、10或40 MPa

应用

• 适用于过压安全要求较高的测量点
• 适用于气体、液体和腐蚀性介质，也可用于腐蚀性环境中
• 带敞开式连接法兰的型号亦适用于受污染和粘稠的介质
• 过程工业：化工、石化、电厂、采矿、沿海和离岸平台、环保技术、机械制造和一般设备制造

功能特性

• 采用了金属隔膜垫，无需在测量传感器中填充液体，实现了4、10或40MPa的高过压安全保护
• 多种特殊材料可选
• 兼容开关电接点
• 全不锈钢结构
• 量程：0 … 1.6 kPa

描述

设计
符合EN 837-3标准

表盘尺寸 (mm)
100和160

准确度等级
1.6

量程
0 ... 1.6 kPa至0 ... 25 kPa（法兰?为160 mm）
0 ... 40 kPa至0 ... 2.5 MPa（法兰?为100 mm）
或所有其他同等负压量程或正压和负压联程

压力限值
稳定性：满量程值
波动性：0.9 x满量程值

过压安全
? 4 MPa
? 10 MPa
? 40 MPa

允许温度
环境温度：-20 … +60℃
介质温度：最大为+100℃

温度影响
当测量系统的温度在参考温度 (+20℃) 附近波动时，最大变化为量程的±0.8 %/10 K

防护等级，符合IEC/EN 60529标准
? IP54
? IP65，充液型
