| 电气数据 |
| 频率AC [Hz] |
47...64 |
| 工作电压公差 [%] |
10 |
| 工作电压公差2 [%] |
20 |
| 额定电压AC [V] |
< 230 |
| 输入电压DC [V] |
110...300 |
| 输入电压范围AC [V] |
100...240 |
| 输出电压DC [V] |
24...28 |
| 防护等级 |
I; (IEC 61140) |
| 过压保护 |
有; (< 39 DC) |
| 输出电压 [V] |
可设定; 输出电压根据SELV, PELV标准 |
| 输出电压最小值时的输出电流最大值 [A] |
3.3 |
| 输出电压最大值时的输出电流最大值 [A] |
2.7 |
| 输出电压最小值时的输出电流最大值 [A] |
3.3 |
| 输出电压最大值时的输出电流峰值 [A] |
2.7 |
| 输出功率（**） [W] |
80 |
| 输出功率(峰值) [W] |
80 |
| 功率因数(额定电压120 V AC / 60 Hz) |
0.61 |
| 功率因数(额定电压230 V AC / 50 Hz) |
0.56 |
| 输出电路的数量 |
1 |
| 剩余波纹最大值 [mV] |
50 |
| 接通峰值电流(额定电压120 V AC / 60 Hz) [A] |
23 |
| 接通峰值电流(额定电压230 V AC / 50 Hz) [A] |
45 |
| 接通电流限制 |
有 |
| 效率(额定电压120 V AC / 60 Hz) [%] |
88 |
| 效率(额定电压230 V AC / 50 Hz) [%] |
89.8 |
| 外部输入保护 |
≤ B-10 A / ≤ C-6 A |
| Derating降低额定值 [W/K] |
1.8 (60...70 °C) |
| 断电保持时间(额定电压120 V AC / 60 Hz) [ms] |
30 |
| 断电保持时间(额定电压230 V AC / 50 Hz) [ms] |
128 |
| 输入电流(额定电压120 V AC / 60 Hz) [A] |
1.24 |
| 输入电流(额定电压230 V AC / 50 Hz) [A] |
0.68 |
| 功率损耗(额定电压120 V AC / 60 Hz) [W] |
11.1 |
| 功率损耗(额定电压230 V AC / 50 Hz) [W] |
9.1 |
| 反馈保护 [V] |
35 |
| 输出 |
| 过载保护 |
有 |
| 过载状态 |
恒定输出电流 |
| 工作条件 |
| 环境温度 [°C] |
-25...70 |
| 注意环境温度 |
|
| 存储温度 [°C] |
-40...85 |
| 允许***相对空气湿度 [%] |
95; (IEC 60068-2-30) |
| 外壳防护等级 |
IP 20; (EN 60529) |
| 污染度 |
2; (IEC 62103: 不允许导电性污物) |
| 认证/测试 |
| EMC电磁兼容 |
| EN 61000-6-1 |
|
| EN 61000-6-2 |
|
| EN 61000-6-3 |
|
| EN 61000-6-4 |
|
| EN 61000-3-2 |
等级A |
|
| 抗振强度 |
| IEC 60068-2-6 |
±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz |
|
| 抗冲击 |
| IEC 60068-2-27 |
30 g 6 ms / 20 g 11 ms |
|
| 功率因数校正(PFC) |
符合 |
| 机械技术数据 |
| 重量 [g] |
569 |
| 安装方式 |
导轨; (TH35 (EN 60715)) |
| 尺寸 [mm] |
124 x 40 x 122.5 |
| 原材料 |
钢板 |
| 显示器/操作件 |
| 显示 |
|
| 注释 |
| 注释 |
| 输出串联仅适用于相同半岛bd体育手机客户端 至最大值150 V DC总电压 |
|
| 包装单位 |
1 件 |
| 电气连接 |
| 接口 |
螺丝接线端子: |
| 图表 |
| 方框图 |
 |

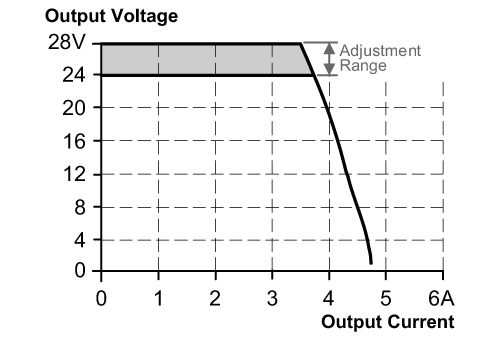

| 输出曲线 |
 |
| 效率/功率损耗特性 |
 |

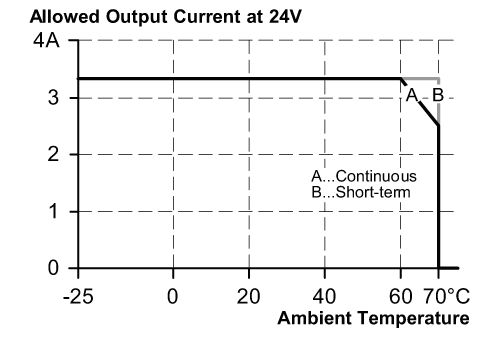

| 降低额定值特征 |
 |

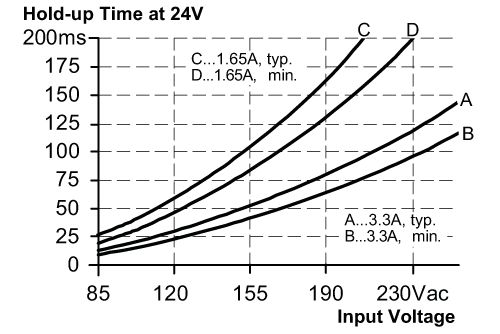

| 电源缓冲时间的特性曲线 |
 |
