| 应用 |
| 设计 |

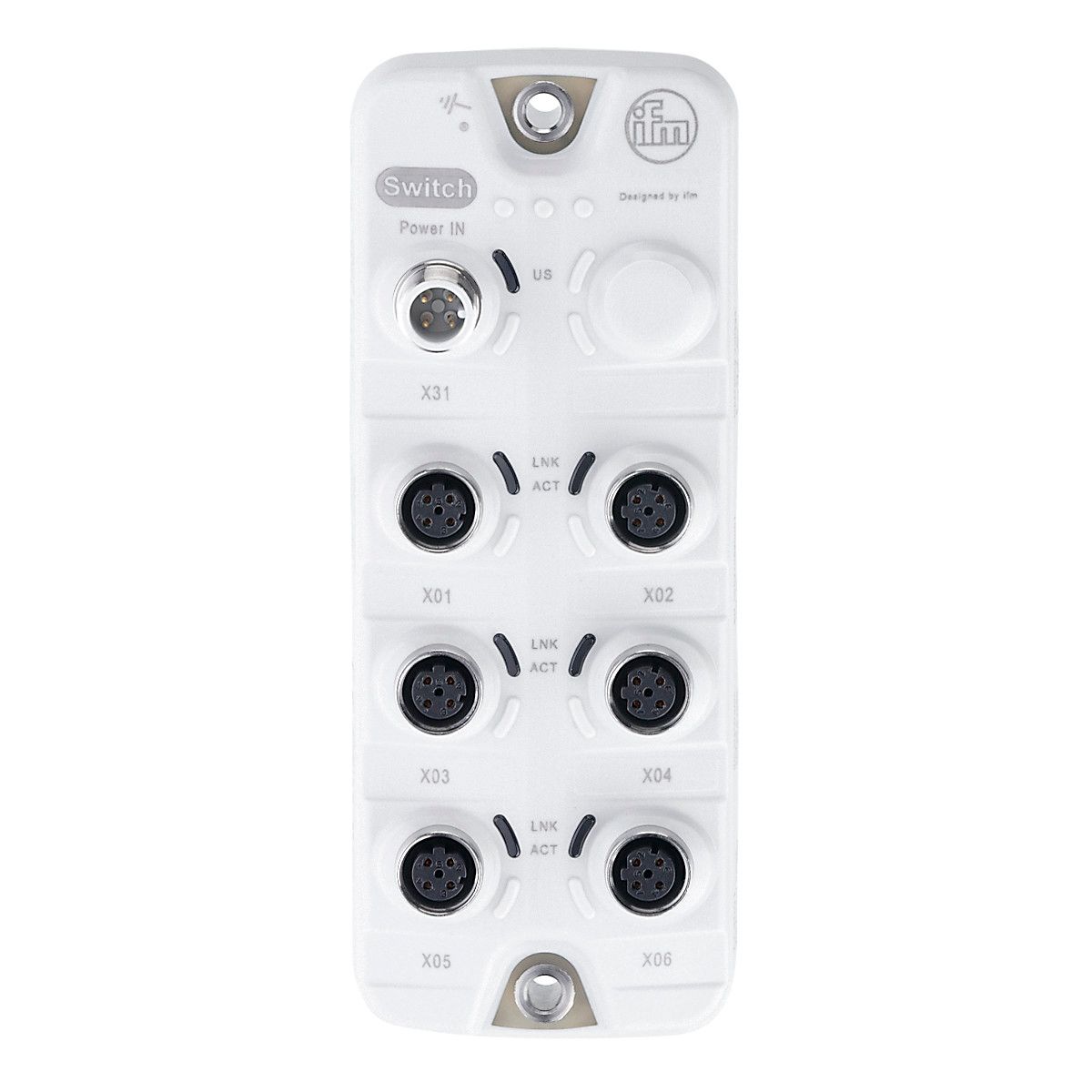

Unmanaged Switch für den Feldeinsatz |
| 应用 |
适用于TCP/IP网络; für EtherNet/IP-Netzwerke; für Modbus-TCP-Netzwerke |
| 电气数据 |
| 工作电压 [V] |
8...32 DC; (US; 按照SELV/PELV) |
| 额定电压DC [V] |
12 / 24 |
| 电流损耗 [mA] |
100; (US; 24 V: 50 mA) |
| 防护等级 |
III |
| 反相保护 |
有 |
| 接口 |
| 通信接口 |
Ethernet |
| 以太网接口数 |
6 |
| 传输标准 |
10Base-T; 100Base-TX |
| 传输率 |
10 MBit/s; 100 MBit/s |
| 接口说明 |
| 处理类型: 保存并转发 |
| 自动极性切换 |
| 自动协商 |
| 自动翻转 |
| QoS（服务质量）: IEEE 802.1p, IEEE 802.1Q |
| 优先级队列: 4 |
| MAC表规格: 2000个地址 |
| 传输: LLDP, PTCP 01:80:C2:00:00:0E |
|
| 工作条件 |
| 环境温度 [°C] |
-25...70 |
| 存储温度 [°C] |
-25...85 |
| 允许***相对空气湿度 [%] |
90 |
| 海拔高度最大值 [m] |
4000 |
| 外壳防护等级 |
IP 65; IP 66; IP 67; IP 69K; (运行带不锈钢保护盖: IP 69K) |
| 污染度 |
2 |
| 认证/测试 |
| EMC电磁兼容 |
| UN/ECE-R10 抗辐射及干扰度 |
100 V/m |
| DIN EN 61000-6-2 ESD |
|
| DIN EN 61000-6-4 Burst |
|
| ISO 7637-2 脉冲 1 |
严格等级4 / 功能状态C (12 V) |
| ISO 7637-2 脉冲 2a |
严格等级4 / 功能状态A (12 V) |
| ISO 7637-2 脉冲 2b |
严格等级4 / 功能状态C (12 V) |
| ISO 7637-2 脉冲 3a |
严格等级4 / 功能状态A (12 V) |
| ISO 7637-2 脉冲 3b |
严格等级4 / 功能状态A (12 V) |
| ISO 7637-2 脉冲 4 |
严格等级4 / 功能状态A (12 V) |
| ISO 7637-2 脉冲 5a |
严格等级3 / 功能状态A (12 V) |
| ISO 7637-2 脉冲 1 |
严格等级4 / 功能状态C (24 V) |
| ISO 7637-2 脉冲 2a |
严格等级4 / 功能状态A (24 V) |
| ISO 7637-2 脉冲 2b |
严格等级4 / 功能状态C (24 V) |
| ISO 7637-2 脉冲 3a |
严格等级4 / 功能状态A (24 V) |
| ISO 7637-2 脉冲 3b |
严格等级4 / 功能状态A (24 V) |
| ISO 7637-2 脉冲 4 |
严格等级4 / 功能状态A (24 V) |
|
| 抗冲击 |
|
| 快速温度变化 |
| EN 60068-2-30 |
|
| EN 60068-2-78 |
|
| EN 60068-2-52 |
|
|
| 抗震 |
| DIN EN 60068-2-64 |
|
| DIN EN 60068-2-6 |
|
| EN 60068-2-27 |
|
|
| 机械技术数据 |
| 重量 [g] |
308.6 |
| 原材料 |
外壳: PA 灰色; 插座: 不锈钢(1.4404 / 316L) |
| 密封材料 |
EPDM |
| 附件 |
| 供货范围 |
| 保护盖: 1 x M12, 特种钢, E12542 |
|
| 注释 |
| 注释 |
|
| 包装单位 |
1 件 |
| 电气连接 - Ethernet |
| X01...X06 |
接插件: 6 x M12; 密封圈: EPDM |
| 电气连接 - 电源 |
| X31 |
接插件: 1 x M12 |
