激光测距传感器OGD596

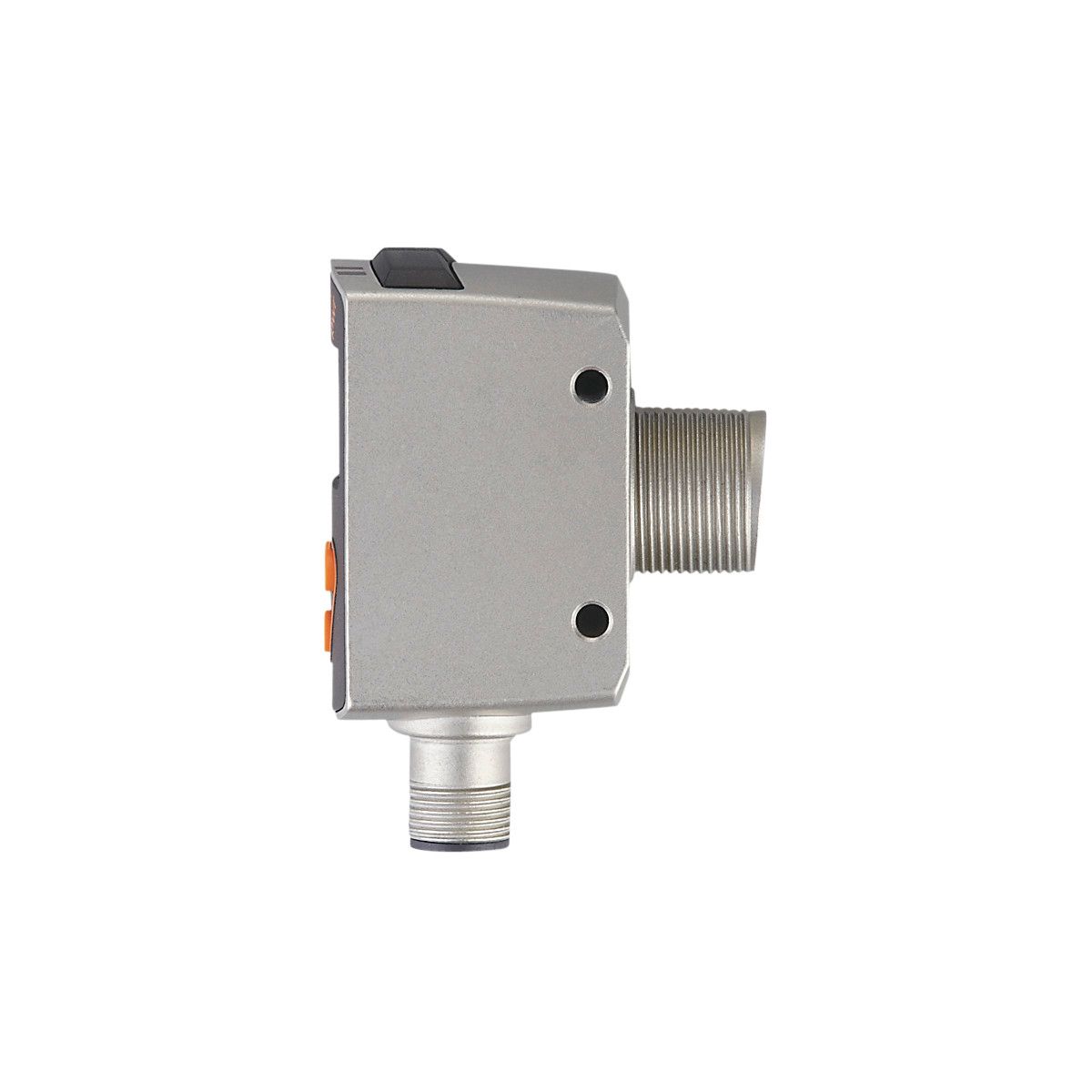

激光测距传感器OGD596图片
型号: OGD596
品牌: IFM
参考价格: 3276元/EA
产地: 德国
索取资料及报价
型号: OGD596
品牌: IFM
参考价格: 3276
产地: 德国
半岛bd体育手机客户端 介绍
  • 紧凑小巧设计,带标准M18螺纹和PMD技术
  • 测量精度可达毫米级,并可监测运行过程中的距离
  • 距离值显示在双色显示器上并通过IO-Link发送
  • 通过3个按钮或IO-Link轻松设置

技术参数:

半岛bd体育手机客户端 特征
光线种类 红光
测量范围 [m] 0.025...0.3
通信接口 IO-Link
激光防护等级 1
尺寸 [mm] 61.7 x 22.5 x 45.2
应用
应用 [m] 0.03...0.3
电气数据
工作电压 [V] 10...30 DC; (按照cULus工作电压"电源级2")
电流损耗 [mA] < 75
电流损耗参考电压 [V] 24
防护等级 III
反相保护
光线种类 红光
波长 [nm] 650
使用寿命 [h] 50000
输出
电气设计 PNP
输出功能 2 x 常开/常闭; (可设定参数)
开关量输出DC的持续电流负载 [mA] 100; (每个输出)
短路保护类型 脉冲
过载保护
监控范围
检测距离 [mm] 25...300
光斑宽度最大值 [mm] 3
光斑高度最大值 [mm] 3
光点尺寸参考 在***检测距离
背景消隐 [m] 0.03...19.2
测量/设定范围
测量范围 [m] 0.025...0.3
测量频率 [Hz] 33
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO模式
必需的mater port type A
模拟过程数据 2
二位输出过程数据 2
处理周期最小值 [ms] 6
支持的DeviceID
运行方式 DeviceID
默认 1066
工作条件
环境温度 [°C] -25...50
注意环境温度
当环境温度<-10°C时,预热时间是必要的。
激光关闭。
存储温度 [°C] -30...80
外壳防护等级 IP 65; IP 67
认证/测试
EMC电磁兼容
EN 60947-5-2
激光防护等级 1
激光保护注意事项
注意: 激光
激光等级: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
符合21 CFR 1040,除了根据激光通知编号的偏差 50, 2007年六月.
MTTF [年] 181
机械技术数据
重量 [g] 205.5
尺寸 [mm] 61.7 x 22.5 x 45.2
原材料 外壳: 不锈钢(1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; 前面透镜: 玻璃
显示器/操作件
显示
开关状态 2 x LED, 黄色
1 x 字母数字显示, 3位数字
附件
供货范围
固定螺母: 2
注释
包装单位 1 件
电气连接
接口 接插件: 1 x M12

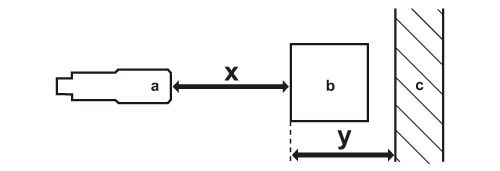

图表

a: 传感器
b: 目标
c: 背景
x: 距离传感器/目标物 [mm]
y: 最小的距离物体/背景 [mm]
迟滞图形
x: 距离传感器/目标物 [mm]
y: 最小的距离物体/背景 [mm]
1 = 背景黑色(减弱6 %)
2 = 背景(白色90 %反射)
其他数据
参数 设定范围 出厂设定
OU1 Hno, Hnc, Fno, Fnc, OFF Hno
SP1 [mm] 30...300 300
nP1 [mm] 30...300 90
FSP1 [mm] 30...300 110
OU2 Hno, Hnc, Fno, Fnc, OFF Hno
SP2 [mm] 30...300 30
nP2 [mm] 30...300 190
FP2 [mm] 30...300 210
dS1 [s] 0...0.1...5 0
dr1 [s] 0...0.1...5 0
dS2 [s] 0...0.1...5 0
dr2 [s] 0...0.1...5 0
dFo [s] 0...0.1...5 0.1
dIS ON / OFF ON
可重复性: 6 σ
测量值的重复精度
距离 白色(90 %反射) 黑色(6 %反射)
25...300 mm 2.0 mm 5.0 mm
数值用于
物体的外部光线 < 10 klx
恒定的环境条件 23 °C / 960 hPa
最小的启动时间(分钟) 10
半岛bd体育手机客户端 认证
CE认证
CUL认证
IOLINK认证
