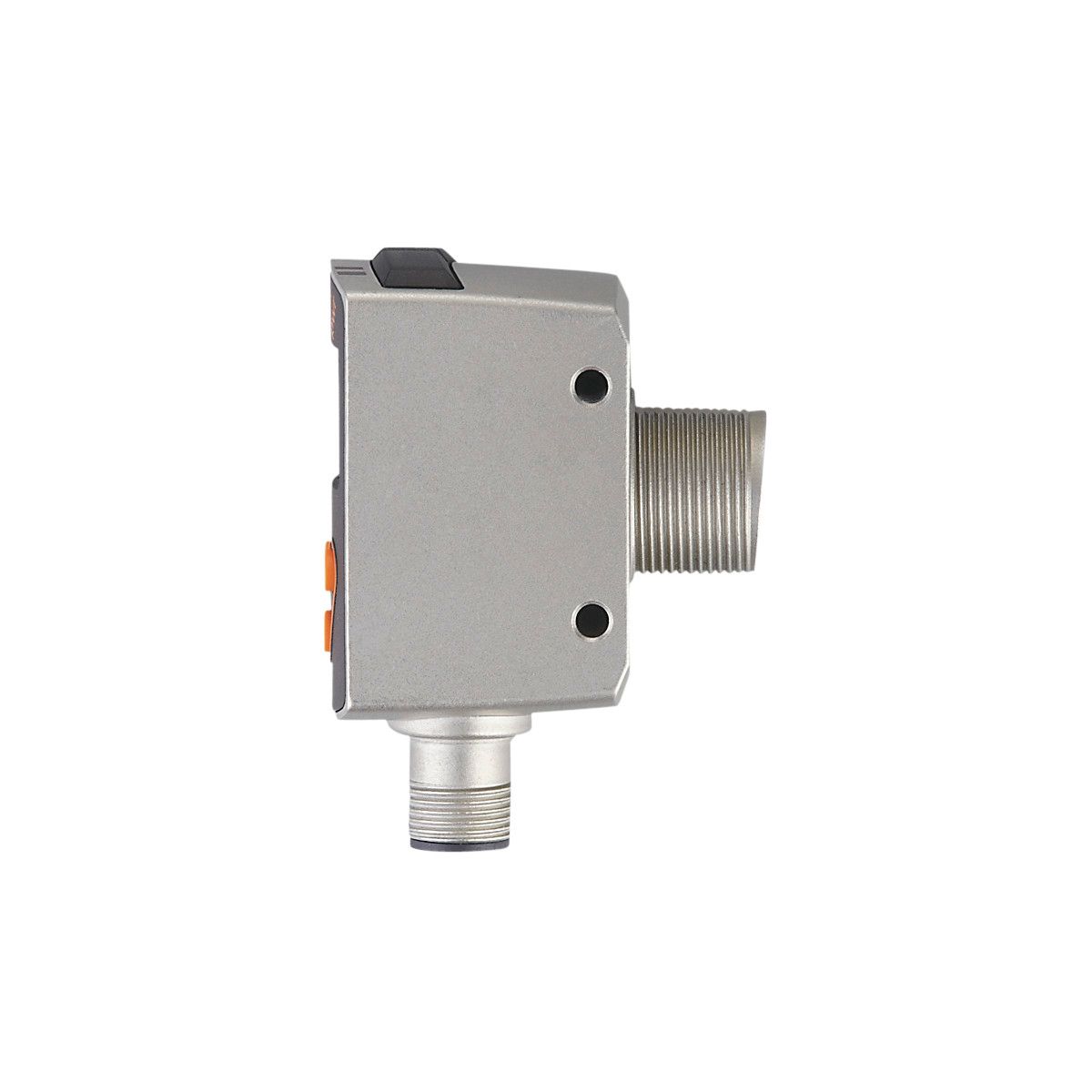

• 紧凑小巧设计，带标准M18螺纹和PMD技术
• 长量程
• 独立于颜色的量程
• 通过半岛bd体育手机客户端 的IO-Link和双色显示屏，进行距离值的可视化及设置
• 带激光防护等级1的传感器 - 例如: 适用于汽车行业

技术参数：

半岛bd体育手机客户端 特征
光线种类	红光
测量范围 [m]	0.025...1.5
通信接口	IO-Link
激光防护等级	1
尺寸 [mm]	61.7 x 22.5 x 45.2
应用
应用 [m]	0.03...1.5
电气数据
工作电压 [V]	10...30 DC; (按照cULus工作电压"电源级2")
电流损耗 [mA]	< 75
电流损耗参考电压 [V]	24
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	650
使用寿命 [h]	50000
输出
电气设计	NPN
输出功能	2 x 常开/常闭; (可设定参数)
开关量输出DC的持续电流负载 [mA]	100; (每个输出)
短路保护类型	脉冲
过载保护	有
监控范围
检测距离 [mm]	1500
光斑宽度最大值 [mm]	5
光斑高度最大值 [mm]	5
光点尺寸参考	在***检测距离
背景消隐 [m]	0.03...20
测量/设定范围
测量范围 [m]	0.025...1.5
测量频率 [Hz]	33
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
SDCI标准	IEC 61131-9
外形	Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO模式	有
必需的mater port type	A
模拟过程数据	2
二位输出过程数据	2
处理周期最小值 [ms]	6
支持的DeviceID	运行方式 DeviceID 默认 1065
工作条件
环境温度 [°C]	-25...60
注意环境温度	当环境温度<-10°C时，预热时间是必要的。 激光关闭。
存储温度 [°C]	-30...80
外壳防护等级	IP 65; IP 67
认证/测试
EMC电磁兼容	EN 60947-5-2
激光防护等级	1
激光保护注意事项	注意: 激光 激光等级: 1 EN / IEC60825-1:2007 EN / IEC60825-1:2014 符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.
MTTF [年]	171
机械技术数据
重量 [g]	205.5
尺寸 [mm]	61.7 x 22.5 x 45.2
原材料	外壳: 不锈钢(1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; 前面透镜: 玻璃
显示器/操作件
显示	开关状态 2 x LED, 黄色 1 x 字母数字显示, 3位数字
附件
供货范围	固定螺母: 2
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12
图表
	a: 传感器 b: 目标 c: 背景 x: 距离传感器/目标物 [mm] y: 最小的距离物体/背景 [mm]

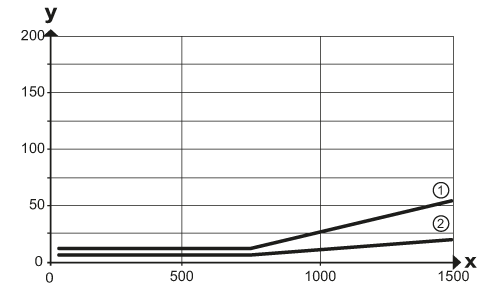

距离测量的滞后曲线	x: 距离传感器/目标物 [mm] y: 最小的距离物体/背景 [mm] 1 = 背景黑色（减弱6 %） 2 = 背景(白色90 %反射)
其他数据
参数 设定范围 出厂设定 OU1 Hno, Hnc, Fno, Fnc, OFF Hno SP1 [cm] 3...150 150 nP1 [cm] 3...150 20 FSP1 [cm] 3...150 25 OU2 Hno, Hnc, Fno, Fnc, OFF Hno SP2 [cm] 3...150 3 nP2 [cm] 3...150 30 FP2 [cm] 3...150 35 dS1 [s] 0...0.1...5 0 dr1 [s] 0...0.1...5 0 dS2 [s] 0...0.1...5 0 dr2 [s] 0...0.1...5 0 dFo [s] 0...0.1...5 0.1 dIS ON / OFF ON
可重复性: 6 σ
测量值的重复精度 距离 白色(90 %反射) 黑色(6 %反射) 25 mm 8.0 mm 15.0 mm 750 mm 8.0 mm 15.0 mm 1500 mm 20.0 mm 60.0 mm
数值用于 物体的外部光线 < 10 klx 恒定的环境条件 23 °C / 960 hPa 最小的启动时间(分钟) 10
