同步测定塞贝克系数和电导率

适合于不同样品尺寸的测量设置

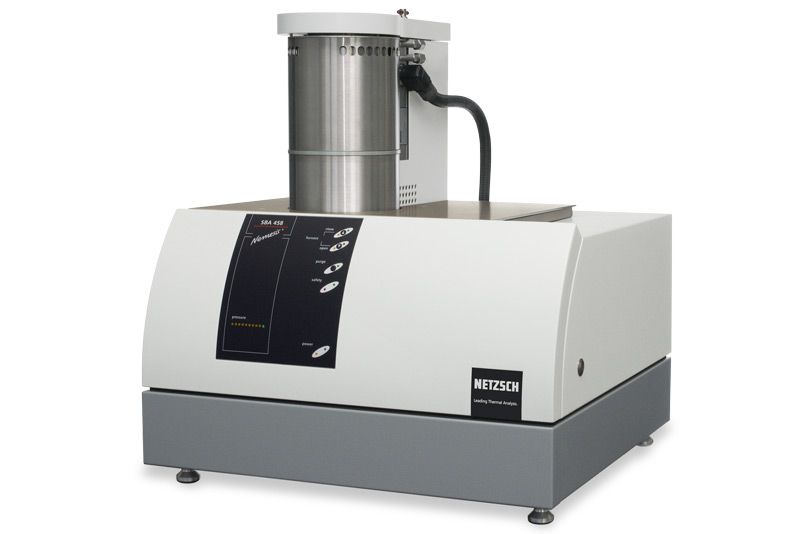

SBA 458 Nemesis^® 的特点在于其市面上独一无二的测量设置，支持灵活多变的样品尺寸。最高的测量温度可达 1100°C。

快速进行测量 - 方便的样品切换

使用 SBA 458 Nemesis^®，不再需要使用工具以插入与移除样品。这使得更换样品既快速又方便，且防止了各种原因可能导致的样品损坏，如样品粘在电极上等。

集成的质量检查 - 独特的双加热器系统

SBA 458 Nemesis^® 的设计使用了双加热系统。对于每一所选的温度台阶，加热在一个交替的模式下进行。在测量之前、以及在测量过程中，可以随时观察到对线性度的偏离，以及由于不精确的测量所导致的滞后现象。

高度可靠与坚固的设计 - 防止扩散问题

热电偶位置使用机械方式进行固定。在测量过程中，设定的接触力（由重量与冷弹簧所致）可以防止热电偶位置的变化。热电偶带有护套，以防止可能的与样品的粘连扩散。

无需测量距离

固定的热电偶位置之间的距离测定是一个既麻烦、同时又经常需要进行的过程。SBA 458 的设计则减少了操作者在这方面的麻烦。由于在电导率测量过程中排除了这一潜在的错误源，提高了结果的精度与重复性。

SBA 458 Nemesis^® - 技术参数

• 设计：双加热系统，集成质量检查，水平式装样

• 温度范围：RT ... 1100°C

• 温度设定范围：无限制的温度步数

• 热电偶：Inconel 铠装热电偶，K型（NiCr/NiAl），位置固定

• 样品尺寸：
  - 圆形：Ø12.7 … 25.4mm
  - 方形（长×宽）：12.7...25.4mm × 2.0...25.4mm；或 10 × 10mm
  - 厚度：100nm...3mm（取决于样品热物性）

• 准确性：
  - 塞贝克系数：± 7%
  - 电导率：± 5%

• 重现性：
  - 塞贝克系数：± 3%
  - 电导率：± 3%

• 气氛：惰性，氧化性，还原性（最高 2% H₂）

• 真空密闭性：10^-2 mbar

• 塞贝克系数范围：10...2000 μV/K

• 电导率范围：0.05...150000 S/cm

• 塞贝克系数测定的质量检查：是（测量前和测定过程中）

SBA 458 - 软件功能

软件基于 Windows7、32位的系统开发，可以控制测试在设定的温度区间内进行，易于操作和对数据进行处理。

软件集成了电阻（U-I 图）和质量检查（塞贝克系数）功能。测量数据可以轻松导出。

SBA 458 - 应用实例

Bi掺杂PbTe

PbTe 是一种性能良好的热电材料，具有低的热导率和良好的导电性。图中显示的是从室温到 250°C 的塞贝克系数（绿色曲线）和电导率（蓝色曲线），绿色的点画线为 PTB 值，可以看出二者的结果基本一致，证明了半岛游戏平台官网入口网址 的可靠性。

PbTe样品的塞贝克系数和电导率测试PbTe样品的塞贝克系数和电导率测试

ISOTAN

ISOTAN（CuNi44Mn1，康铜合金）通常作为 J、L、T、U 和 E 型热电偶的负极材料，这是由于它具有较低的温度系数、高延展性、强抗氧化性和耐腐蚀性，这些特点使其非常适合作为标准材料。这种材料已经过 PTB 认证，可以用于对塞贝克系数测量仪进行验证。

图中为 SBA 458 Nemesis^® 测试结果与 PTB 值的对比，测试温度范围从室温至 400℃，两者差异在 10% 以内。

SBA 测试 ISOTAN 样品的结果，与 PTB 结果对比
