分离设备 >> 筛分设备
XF 磨料旋转振动筛

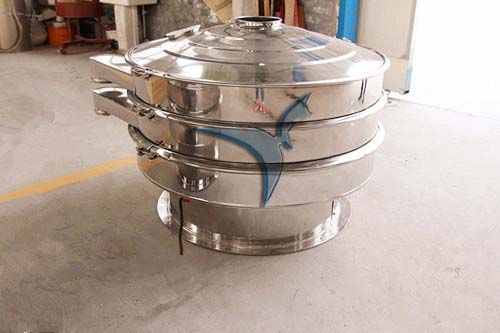

XF 磨料旋转振动筛图片
型号: XF系列
品牌: 先锋
产地: 河南
索取资料及报价
型号: XF系列
品牌: 先锋
产地: 河南
设备用途: 工业用
振动方式: 偏心振动筛
设备种类: 旋振筛
筛面目数: 1-4
半岛bd体育手机客户端 介绍

一、半岛bd体育手机客户端 介绍
磨料食品专用不锈钢旋振筛其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。磨料食品专用不锈钢旋振筛是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。
二、工作原理
磨料食品专用不锈钢旋振筛,由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。
旋振筛起动后,其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力,该惯性力强迫筛机振动体作复旋运动,筛框在振动力的作用下连续作往复运动,进地而带动筛面作周期性振动,从而使筛面上的物料随筛箱一同作定向踊跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,最终完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线,此曲线在水平面上的投影为圆形,在两垂直面上的投影为两相同的椭圆。实际运用中,通过调整振动电机上下两端偏心块的相对相位,可以改变筛面上物料的运动轨迹,从而达到不同的筛分作业目的。
三、结构组成
电机、隔振装置(一组支承弹簧)、底座等几部分组成,其中,筛盖与筛框为振动部分,其它部分为非振动部分,另外,底座兼有支承功用。筛框为旋振筛的主要参振部分。筛框通常由板材卷焊而成,其上下端均有一承接圈,下内部设有一法兰圈,用于固定筛网组件等结构。
四、半岛bd体育手机客户端 特点
1.体积小、重量轻、移动方便、出料口方向可任意调整,粗、细料自动排出,可自动化或人工作业。
2.筛分精度高、效率高,任何粉、粒、粘液类均可使用。
3.筛网不阻塞、粉末不飞扬、筛分最细可达500目(28微米)过滤最细可达5微米。
4.独特网架设计(子母式)、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。
5.无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作(医药用除外)。
五、技术参数

型 号 外框直径
(mm)
筛面直径
(mm)
有效筛分
面积(㎡)
最大入料
粒度(mm)
筛网目数
(目/英寸)
层数 振次(Rpm) 功率(KW)
XF-400 400 340 0.09 <10 2-500 1-4 1500 0.22
XF-600 600 530 0.22 <10 2-500 1-4 1500 0.55
XF-800 800 720 0.4 <20 2-500 1-4 1500 0.75
XF1000 1000 900 0.63 <20 2-500 1-4 1500 1.1
XF1200 1200 1100 0.95 <20 2-500 1-4 1500 1.5
XF1500 1500 1400 1.5 <20 2-500 1-4 1500 2.2
XF1800 1800 1710 2.3 <30 2-500 1-4 1500 3.0
XF2000 2000 1910 2.86 <30 2-500 1-4 1500 4.0

六、适用行业
各类粉体行业 任何颗粒、粉末、粘液一定范围内均可筛选。
化工行业:树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。
磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。
食品行业:糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。
造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
制药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。
环境保护:垃圾、人畜屎尿、废油、食品废水、废水加工等
