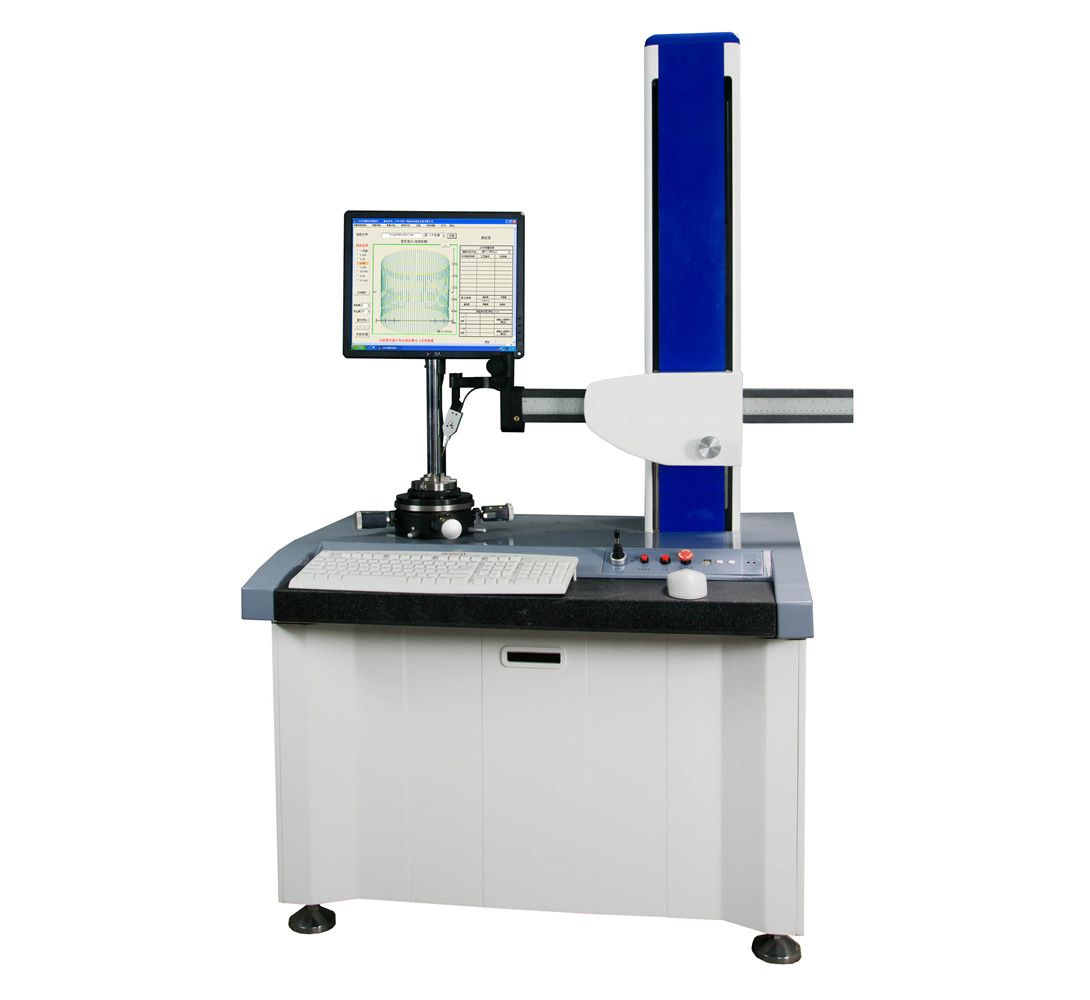

型号: CA60H
品牌: Wilson
产地: 广州
索取资料及报价
|
|
| 型号: |
CA60H |
| 品牌: |
Wilson |
| 产地: |
广州 |
| 半岛游戏平台官网入口网址 类型: |
台式 |
半岛bd体育手机客户端 介绍
| 测量项目 |
| 测量项目 |
圆度、圆柱度、、同心度、同轴度(多要素)、直线度、垂直度(多要素)、跳动(轴向、径向)、全跳动(轴向、径向)、平面度(多要素)、平行度(多要素)，缺口剔除、波纹度、谱分析、波高分析、谐波分析、直径、锥度(垂直、平面)、壁厚偏差 |
| 测量范围 |
| 最大测量直径 |
φ300mm |
| 最大测量高度 |
420mm |
| 承载重量 |
25Kg |
| 主轴精度 |
| 主轴径向误差H=到工作台高度 |
±(0.0125+3H/10000)μm |
| 主轴轴向误差X=到主轴中心距离 |
±(0.0125+4X/10000)μm |
| 工作台 |
| 台面直径 |
φ180mm |
| 调整范围 |
调偏心±2mm ; 调水平±1° |
| 回转直径 |
φ300mm |
| 旋转速度 |
0-12转/分 |
| Z轴(立柱) |
| 直线度(窄范围) |
0.35μm/100mm |
| 直线度(全范围) |
0.6μm/300mm |
| 光栅分辨率 |
1μm |
| 回转轴线与Z轴导轨平行度 |
| 回转轴线与Z轴导轨平行度 |
1μm /300mm(母线基准) |
| 水平臂(横导轨) |
| 移动精度 |
1.5μm/150mm |
| 水平移动距离 |
160mm |
| 光栅分辨率 |
1μm |
| 传感器 |
| 量程 |
500μm (半径差) |
| 分辨率 |
0.005μm |
| 测针形状 |
2mm宝石球测头(有更多直径可选择) |
| 测力 |
1-12g |
| 数据采集 |
| 数据采集 |
7200点/周(国际通用) |
| 放大倍率 |
| 放大倍率 |
20万倍 自动 |
| 评定方法 |
| 评定方法 |
LSC(最小二乘法)、 MZC(最小区域法)、MIC(最大内切圆法)、 MCC(最小外接圆法) |
| 滤波值 |
| 滤波值 |
1-500、1-150、1-50、1-15、3-16、3-17、15-500、17-100 upr |
| 数据分析处理 |
| 频谱分析 |
分析不同频率成分的幅值 |
| 异常数据剔除 |
手动或自动剔除异常数据，如毛刺、孔及凸点等 |
| 文件管理 |
测量数据自动保存，可删除 |
| 数据打印 |
可选用单个或多个测量结果同页打印模式 |
| 安装要求 |
| 电源 |
220-240V AC, 50HZ，单独地线；最大功率消耗450W |
| 压缩空气 |
纯净压缩空气：气压0.4MP，消耗0.1m3/min(气源供给0.6MP，0.25m3/min以上) |
| 环境要求 |
工作温度：10°-30°(常温)；湿度20-80%RH(无结露)，良好地线，无明显振源 |
|
|
