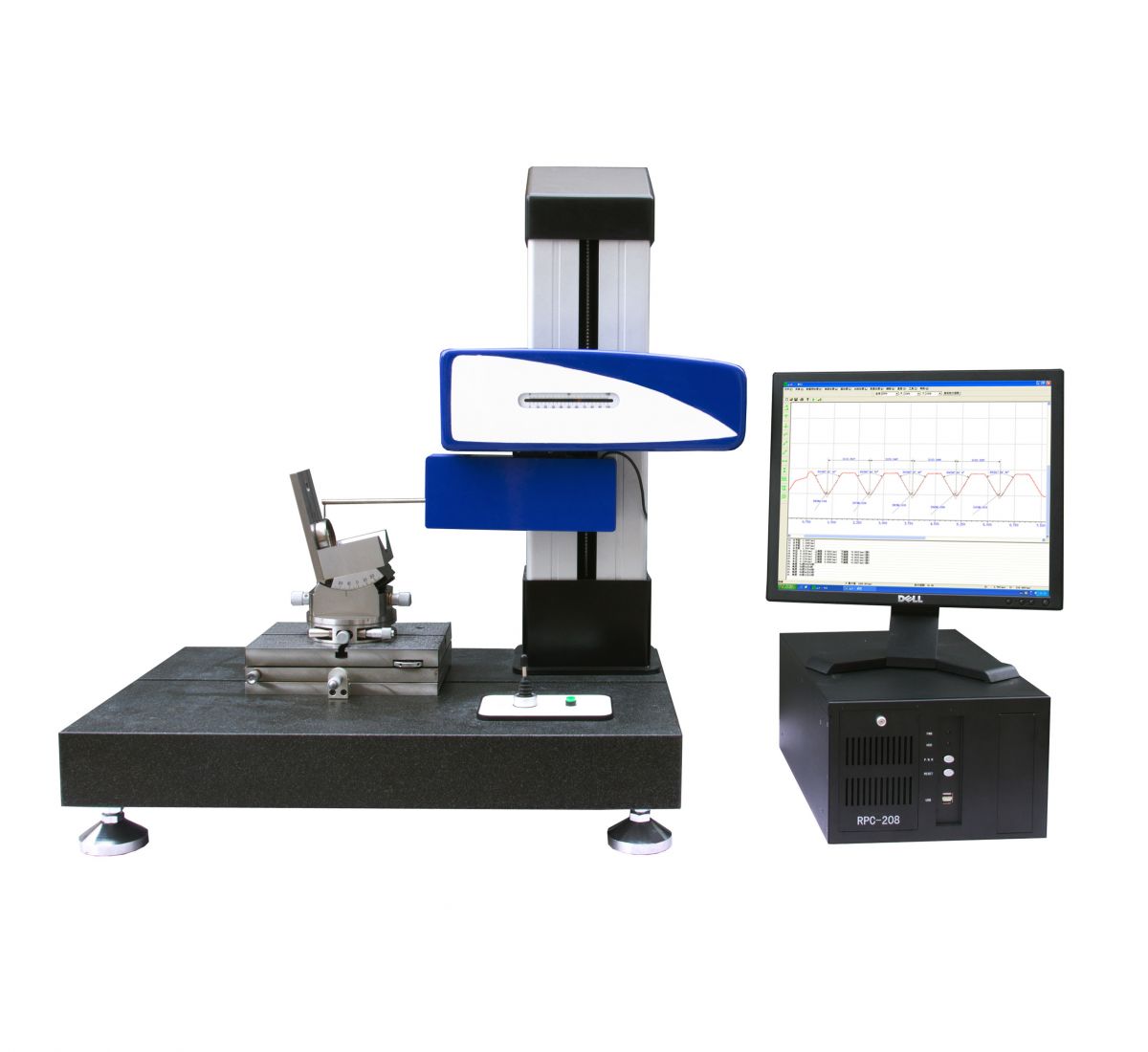

MMD-120A型轮廓仪
型号: MMD-120A
品牌: Wilson
产地: 广州
索取资料及报价
|
|
| 型号: |
MMD-120A |
| 品牌: |
Wilson |
| 产地: |
广州 |
| 半岛游戏平台官网入口网址 类别: |
台式 |
| 半岛游戏平台官网入口网址 种类: |
接触式 |
半岛bd体育手机客户端 介绍
| 测量项目 |
| 测量项目 |
点、直线、圆、部分圆、椭圆、圆弧处理(圆弧半径、圆心距、圆心到直线的距离、交点到圆心的距离等)、最高点、最低点、距离、角度处理(坐标夹角、直线夹角)、直线度、槽深、槽宽、沟边距、沟心距、水平距、凸度(对数曲线)、轮廓度等参数 |
| 测量范围 |
| X轴(横导轨) |
120mm |
| Z1轴(传感器) |
25mm |
| Z轴(立柱) |
400mm |
| 测量精度 |
| X轴(L=X轴导轨移动距离) |
±(1.2+2L/100)μm |
| Z1轴(H=Z1轴方向测量高度) |
±(1.8+4H/100)μm |
| X轴水平臂 |
| 直线度 |
1.2μm/120mm |
| 光栅分辨率 |
0.2μm |
| 光栅产地 |
进口 |
| Z1轴传感器 |
| 分辨率 |
0.1μm |
| 传感器类型 |
光栅传感器 |
| 产地 |
进口 |
| 移动方向 |
前/后 双方向 |
| 测力 |
0.5-6g |
| 测针针尖 |
硬质合金 R：0.05mm、0.01mm |
| 爬坡角度 |
上升77度 下降88度 |
| 速度 |
| 测量速度 |
0.1mm/s,0.2mm/s,0.5mm/s(自定义) |
| 定位速度 |
0.1mm/s,0.2mm/s,0.5mm/s(自定义) |
| 图形放大/缩小 |
| 图形放大 |
可任意缩小、放大 |
| 综合调整台 |
| 综合调整台 |
X轴水平倾斜调整范围：±30°Y轴方向调整范围：±7.5mmZ轴回转可调360度(带微调装置) |
| 安装要求 |
| 电源 |
220-240V AC, 50HZ，单独地线；最大功率消耗450W |
| 压缩空气 |
纯净压缩空气：气压0.4MP，消耗0.1m3/min(气源供给0.6MP，0.25m3/min以上) |
| 环境要求 |
工作温度：10°-30°(常温)；湿度20-80%RH(无结露)，良好地线，无明显振源 |
|
|
