试验机 >> 万能试验机
WDW-500E微机控制电子万能试验机

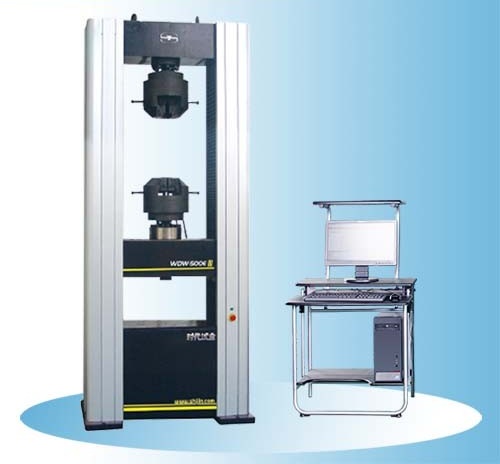

WDW-500E微机控制电子万能试验机图片
型号: WDW-500E/600E
品牌: Time
产地: 北京
索取资料及报价
型号: WDW-500E/600E
品牌: Time
产地: 北京
半岛bd体育手机客户端 别名: WDW-600E微机控制电子万能试验机
半岛游戏平台官网入口网址 类别: 电子万能试验机
结构形式: 双立柱万能试验机
半岛bd体育手机客户端 介绍

WDW-500E/600E微机控制电子**试验机采用双空间结构、铝合金外罩,上空间拉伸、下空间压缩及弯曲。电子**试验机主机部分由导向立柱、上横梁、中横梁、工作台组成落地式框架,传动部分安装在工作台下部,负荷传感器安装在中横梁上面,外罩包住导向立柱和滚珠丝杠副。交流伺服电机通过精密减速系统带动滚珠丝杠副旋转,滚珠丝杠副驱动中横梁,带动拉伸辅具(或压缩、弯曲等辅具)上下移动,实现对试样的加荷与卸载。该结构保证机架具有足够的刚度,同时实现高效、平稳传动。主机关键件在加工中心上加工,保证了整机的几何精度,采用E5级滚珠丝杠副提高了整机的传动精度。

本机特点

1.交流伺服驱动器和交流伺服电机,性能稳定、可靠,调速比可达1:100000。

2.具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

3.电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制的稳定性,试验数据准确性。

技术参数

技术指标/试验机型号 WDW-500E/600E
特点 采用进口伺服系统和伺服电机,全数字化测量控制系统
最大试验力(kN) 500/600
主机刚度(kN/mm) 1000
主机精度 主机所有重要零部件均采用日本进口大型加工中心加工,保证试验机的精度
精密滚珠丝杠精度 16μm/300mm E级所有精密滚珠丝杠副均为磨削加工
试验力测量范围 最大试验力的2%—100%/0.4%—100%
试验力准确度 优于示值的±1%(精密级为±0.5%)
试验力分辨力 最大试验力的1/300000
变形测量范围 0.2—100%FN
变形测量准确度 在引伸计满量程的0.2%—100%范围内,优于示值的±1%(精密级为±0.5%)
位移分辨力 0.001mm
力控速率控制范围 0.005—5%FN
力控速率控制精度 速率<0.05FN/s时,为±2%设定值以内;速率≥0.05FN/s时,为±0.5%、±1%设定值内
变形速率控制范围 0.005—5%FN
变形速率控制精度 速率<0.05FN/s时,为±2%设定值以内;速率≥0.05FN/s时,为±0.5%设定值内
位移速率控制范围 0.005mm/min—250mm/min
位移速率控制精度 速率<0.01mm/min时,设定值在±1%以内;速率≥0.01mm/min时,设定值在±0.2%内
恒力、恒变形、恒位移控制范围 0. 5—100%FN/s
恒力、恒变形、恒位移控制精度 设定值在≥10%FN时,设定值的±0.01%以内;设定值<10%FN时,设定值的±1%以内
拉伸行程(mm) 650
试验空间宽度(mm) 600
主机外形尺寸(mm) 1150×770×2717
附具形式 标配楔形拉伸附具、压缩、弯曲附具及用户提出的其他附具
电控系统安装方式 底置式
质量(kg) 2800
电机功率 5
整机形式 落地式
