特点和应用方向

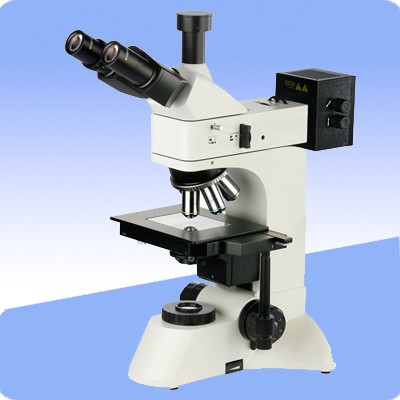

本款三目正置金相显微镜55XA采用优质的无限远光路系统,配置了落射与透射照明系统、无限远长距平场消色差物镜、内置偏光观察装置,具有图像清晰、衬度好,造型美观,操作方便等特点,能分别对不透明物体或透明物体进行显微观察。是生物学、金属学、矿物学、精密工程学、电子学等研究的理想半岛游戏平台官网入口网址
。总放大倍数:50—800X
性能特点:
1、采用当今较先进的无限远光路设计。
2、无限远长工作距离平场物镜和广角平场目镜,视场大且清晰。
3、配置落射与透射两套照明系统,内置式可切换偏光观察装置,起偏器可360°旋转。
4、三目镜筒可自由切换目视观察与显微摄影,摄影时可100%通光,适合低照度显微图像拍摄。 金相显微镜 三目正置金相显微镜55XA
半岛bd体育手机客户端
参数
显微镜技术参数:
序号 | 名称 | 技术参数 |
1 | 目镜 | 大视野 WF10X(Φ22mm) |
2 | 无限远长距平场消色差物镜(无盖玻片) | PL L5X/0.12 工作距离:26.1 mm |
PL L10X/0.25 工作距离:20.2 mm |
PL L20X/0.40 工作距离:8.80mm |
PL L40X/0.60(弹簧) 工作距离:3.98 mm |
PL L80X/0.80(弹簧) 工作距离:1.25 mm |
3 | 目镜筒 | 三目镜, 30˚倾斜,(内置检偏振器,可进行切换) |
4 | 落射照明系统 | 6V 30W卤素灯,亮度可调 |
内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置,推拉式起偏振器 |
5 | 透射照明系统 | 阿贝聚光镜 NA.1.25 可上下升降 |
蓝滤色片和磨砂玻璃 |
集光器,卤素灯照明适用(内置视场光栏) |
6V 30W 卤素灯,亮度可调 |
6 | 调焦机构 | 粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置 |
7 | 转换器 | 五孔(内向式滚珠内定位) |
8 | 载物台 | 双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm) |
选购件技术参数:
序号 | 名称 | 技术参数 |
1 | 摄像头 | ①日本JVC摄像头+图像采集卡具有单张、定时、连续采集图像,连接多媒体,打印输出等功能 |
②数字摄像头130万、200万、320万、500万像素 具有单张、定时、连续采集图像,显示比例尺,测量等功能,可以连接多媒体、打印、EMAIL等多种方式输出。 |
③数码相机+基本测量管理软件1500万像素佳能单反相机,具有实时采集图像,图像融合,显示比例尺,测量等功能,可以连接多媒体,打印,EMAIL等多种方式输出 |
2 | 图像分析软件 | ①专业定量金相分析软件UV-MA 包含多达400多项完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。 |
②矿相分析软件UV-K 通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。 |
③金相分析软件UV-ME 界面清晰、操作简单、基本功能齐全,价格合理,同时又可为根据用户的需求免费加装十项符合国家GB和行业JB/YB标准的金相分析项目。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。 |
④基本测量管理软件UV 可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。 |
3 | 摄像接口 | 摄像头接口:1X、0.5X |
数码相机接口:1X、2.5X/4X |
4 | 测微目镜 | 10X |
5 | 物镜 | 平场消色差物镜:60X |
6 | 标尺 | 物镜测微尺0.01mm |
目镜测微尺:0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形 |
7 | 其他装置 | 暗场装置、相衬装置 |
成套件
半岛bd体育手机客户端
成套性:
序号 | 名称 | 主要技术参数 | 单位 | 数量 |
1 | 显微镜机架 | | 台 | 1 |
2 | 三目镜筒 | | 只 | 1 |
3 | 无穷远长距平场消色差物镜 | 5X、10X、20X、40X、80X | 只 | 各1 |
4 | 平场目镜 | 10X | 对 | 1 |
5 | 摄像接口 | | 只 | 1 |
6 | 垂直照明装置 | | 套 | 1 |
7 | 调节扳手 | | 只 | 3 |
8 | 偏光装置 | 起偏器、检偏器 | 套 | 1 |
9 | 保险丝 | | 根 | 1 |
10 | 卤素灯 | 6V/30W | 只 | 1 |
11 | 滤色片 | 黄、蓝、绿、磨砂玻璃 | 片 | 各1 |
12 | 防尘罩 | | 只 | 1 |
13 | 电源线 | | 根 | 1 |
14 | 半岛bd体育手机客户端
装箱单 | | 份 | 1 |
15 | 半岛bd体育手机客户端
说明书 | | 本 | 1 |
16 | 半岛bd体育手机客户端
出厂合格证 | | 份 | 1 |
17 | 半岛bd体育手机客户端
维修档案卡 | | 份 | 1 |
