数字示波器DS80804

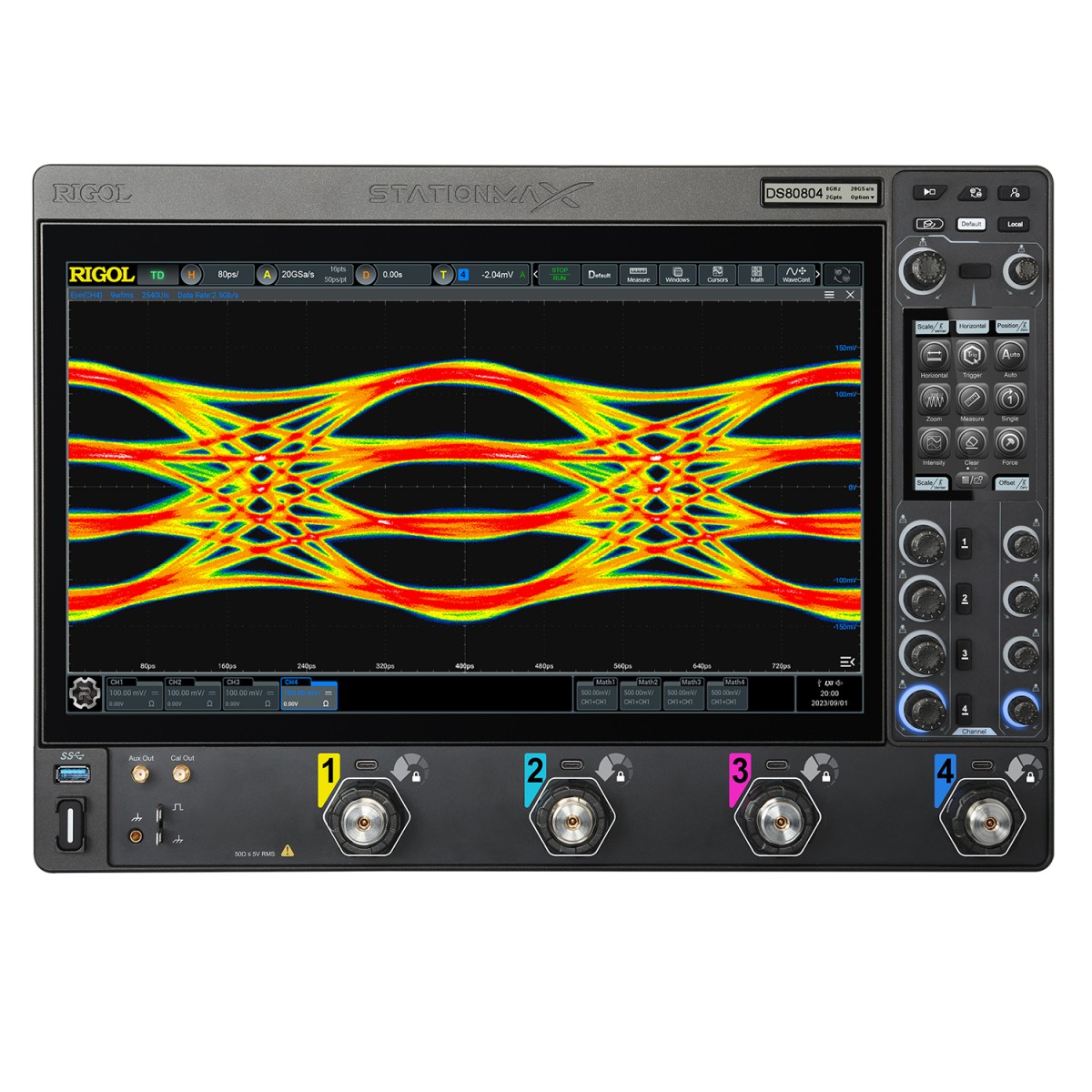

数字示波器DS80804图片
型号: DS80804
品牌: RIGOL
索取资料及报价
型号:DS80804
品牌:RIGOL
半岛bd体育手机客户端 介绍

8GHz,40GSa/s,4通道示波器主机

模拟带宽8GHz
模拟通道数4
最高实时采样率40GSa/s
最大存储深度4Gpts(opt.)
最高波形捕获率500,000wfms/s

技术特征

更高带宽 更高采样

基于StationMAX II代硬件技术平台,实现了最高40GSa/s采样率、13GHz实时带宽,可以更真实的还原信号,覆盖更多的应用。

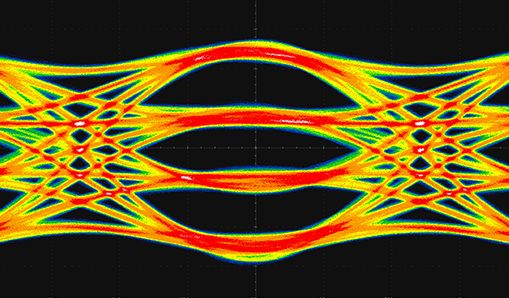

深存储 高保真

基于RIGOL新一代UltraVision III平台,实现最大4Gpts的存储深度,让DS80000拥有高保真的信号采集能力,并可以在高采样率下采集更长时间的波形。

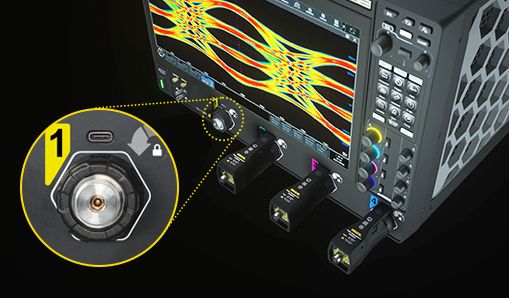

全新的接口设计

DS80000系列全系采用RIGOL SmartProbe 2.0接口,支持3.5mm连接器直连信号,搭配RIGOL自研的探头转接器,还可以向下兼容上一代RIGOL原厂探头,为您的使用提供便利。

满足更多高速应用场景

DS80000拥有最高13GHz模拟带宽,40GSa/s最高实时采样率,可满足高速器件及系统的性能验证,高速总线合规性分析,DDR调试等多种应用场景,帮助工程师解决更多的测试挑战。

半岛bd体育手机客户端 简述

•搭载RIGOL全新自研核心模组

•通道数:4个模拟通道,1个EXT通道

•模拟通道带宽:最高13 GHz

•最高实时采样率:40 GSa/s

•最高存储深度:单通道4 Gpts(选配)

•波形捕获率:> 500,000 wfms/s

•垂直分辨率:8~16 bit可调

•垂直灵敏度范围:1 mV/div ~ 1 V/div(50Ω)

•时基范围:20 ps/div~1 ks/div

•集多种独立半岛游戏平台官网入口网址 于一身,包括:示波器、数字电压表、8位频率计和累加器、协议分析仪(选件)

•丰富的触发功能:区域触发、边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延迟、建立保持、第N边沿触发、RS232/UART、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553

•丰富的串行总线解码功能(选配):RS232/UART/RS422/RS485、I2C、SPI、CAN、CAN-FD、FlexRay、LIN、I2S、MIL-STD-1553、USB2.0、ARINC429、8b10b、MANCHESTER,支持4个解码通道

•支持车载以太网、USB2.0、PCIe、DDR等多种协议一致性分析功能(选件)

•多达41种波形参数自动测量,更提供全内存硬件测量功能

•多种数学运算:加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波,内置峰值搜索功能

•支持选配实时眼图和抖动分析功能(选件)

•多达2,000,000帧的硬件实时波形不间断录制和回放功能

•丰富的接口:USB Host & Device、LAN(LXI)、HDMI、AUX OUT,支持Web Control远程控制

•15.6英寸的高清多点触控大屏,可以电动调节屏幕的倾角,灵活的屏幕支持多窗口分屏显示

•旋钮采用光电编码器,使用寿命可以保障10万次以上的按压,100万圈次的旋转操作,使用寿命大幅度提升

•高清智控反馈键盘

•支持在线版本升级功能
