显微维氏硬度计HV-1000

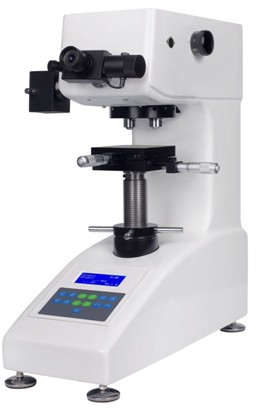

显微维氏硬度计HV-1000图片
型号: HV-1000
货号: FB01
参考价格: 9800元/台
交货期: 一周
产地: 上海
半岛游戏平台官网入口网址 类型: 实验室台式
半岛游戏平台官网入口网址 种类: 显微硬度计
测定材料: 多材料
硬度制式: 0-3000HV


半岛bd体育手机客户端 介绍













采用
LCD显示屏,可切换硬度标尺维氏(HV)与努氏(HK),操作简便,高清光学系统,光源亮度可以20级调节,多种硬度制式换算功能,用测微目镜测得对角线长度D1和D2值,按键输入后可在LCD上显示硬度值。一体化铸铝机身,不变形不移位,砝码加载结构,性能稳定,测量精度高,重复性好。

● 采用LCD显示屏,可切换硬度标尺维氏(HV)与努氏(HK);

● 操作简便;

● 高清光学系统 光源亮度可以20级调节;

● 多种硬度制式换算功能;

● 用测微目镜测得对角线长度D1和D2值,按键输入后可在LCD上显示硬度值;

● 定位准确。

适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。


维氏硬度试验是用136°正菱形金刚石压头,以规定试验力(F)压入被测试物体的表面,经规定的保持试验力时间后,卸除试验力,用测微目镜测量试件表面的压痕对角线(d),计算压痕的锥形表面积所承受的平均压力(N/mm2),即维氏硬度值。


型号

HV-1000

试验力gf

10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)

最小测量单位

0.25μm

测量范围

0-3000HV

测量精度

适合或高于GB/T4340.2(见附表一)

总放大倍数

100X(观察,)400X(测量)

加荷方式

自动(加荷、保荷、卸荷)

数据输出

LCD显示读出

保荷时间

5-60秒可调

半岛游戏平台官网入口网址 尺寸(长×宽×高)

405×290×480mm

半岛游戏平台官网入口网址 重量

35Kg

试件最大高度

90mm

压头中心到内壁距离

120mm

转换标尺

HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T

电源

AC220V±5%,50~60Hz

执行标准

GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384

JJG151检定规程

X-Y试台

尺寸:100×100 mm最大移动: 25×25mm最小位移数:0.01mm

选配件

CCD摄像测量系统努氏压头、细丝夹持台

附表一

硬度

符号

最大误差

表示为标准块规定硬度值的百分比

硬度,HV

50

100

150

200

250

300

350

400

450

500

600

700

800

HV0.01














HV0.025

8

10












HV0.05

6

8

9

10










HV0.1

5

6

7

8

8

9

10

10

11





HV0.2


4


6


8


9


10

11

11

12

HV0.3


4


5


6


7


8

9

10

10

HV0.5


3


5


5


6


6

7

7

8

HV1


3


4


4


4


5

5

5

6

注:

1.当压痕对角线小于0.020mm时,表中不给出误差值。

2.对于中间值,其最大允许误差可由内插法求得。

3.表中值是以0.001mm或压痕对角线平均值的2%为最大误差给出的,以较大者为准。

表中内容摘于GB/T4340.2。


硬度计主机外形

1.电源插头

2.水平螺钉

3.升降旋轮

4.升降螺杆

5.螺钉

6.十字试台

7.压头

8.保护套

9.测微目镜

10.眼罩

11.摄影接口

12.上盖

13.后盖板

14.灯源上下调节螺母

15.灯源前后调节螺钉

16.左鼓轮

17. 变换手轮

18.右鼓轮

19.转塔

20.40х物镜

21.10X物镜







1.从目镜中观察视场内的两条刻线,旋转眼 罩使刻线清晰。注:旋转眼罩可能引起压痕成像模糊,待两刻线清晰后再转动升降旋轮使压痕的成像清晰。


2.转动测微目镜两边的鼓轮,使两条刻线内侧无限接近,即两刻线内侧之间透光逐渐处于有光、无光的临界状态时,观察测量鼓轮上的零位刻线是否对准。(这在出厂前已对好,请不要随意调动,因每个人视力情况不同)。

3.反向转动测微目镜的两鼓轮,两刻线逐渐分开,转动目镜左鼓轮,使左刻线内侧与压痕左边的边缘相切。

4.转动右测量鼓轮,使右刻线内侧与压痕右边的边缘相切,见图记下数据并输入压痕长度的数值并按OK,D1测量完成。

5.将测微目镜转动90°(注意转动时要紧贴目镜管),转动鼓轮,使下刻线内侧与压痕下边的边缘相切。

6.转动测量鼓轮,使上刻线内侧与压痕上边的边缘相切,见图5.9,记下数据并输入压痕长度的数值并按OK,D2测量完成。半岛游戏平台官网入口网址 自动计算硬度值并显示,测试次数自动加一,一次测量完成。

7.压痕长度的计算:目镜测量鼓轮转动一圈50格,当移动刻线内侧与压痕对角线相切时,读出转动的整圈数(在鼓轮轴上)和鼓轮外圆上的格数,

举例:如果转动了二整圈,在鼓轮外圆上是12小格,那么总的是112格, 输入机器时直接输入112即可。(压痕对角线实际长度: 0.25×112=56μm)


GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验 第1部分:试验方法

GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分:硬度计的检验

ISO 6507-2:2018《金属材料 维氏硬度试验 第2部分:硬度计的检验与校准》国际标准

ASTM E384-17 材料的努氏和维氏硬度标准试验方法

JJG151 - 金属维氏硬度计检定规程


名称

数量

名称

数量

半岛游戏平台官网入口网址 主机

1台

物镜40x、10x,

1只

维氏压头

1只

砝码

6只

十字工作台

1个

砝码杆

1个

薄片夹持台

1个

外接电源线

1根

平口夹持台

1个

10x数字式测微目镜

1只

水平仪

1个

显微维氏硬度块HV1、HV0.2)

各一块
