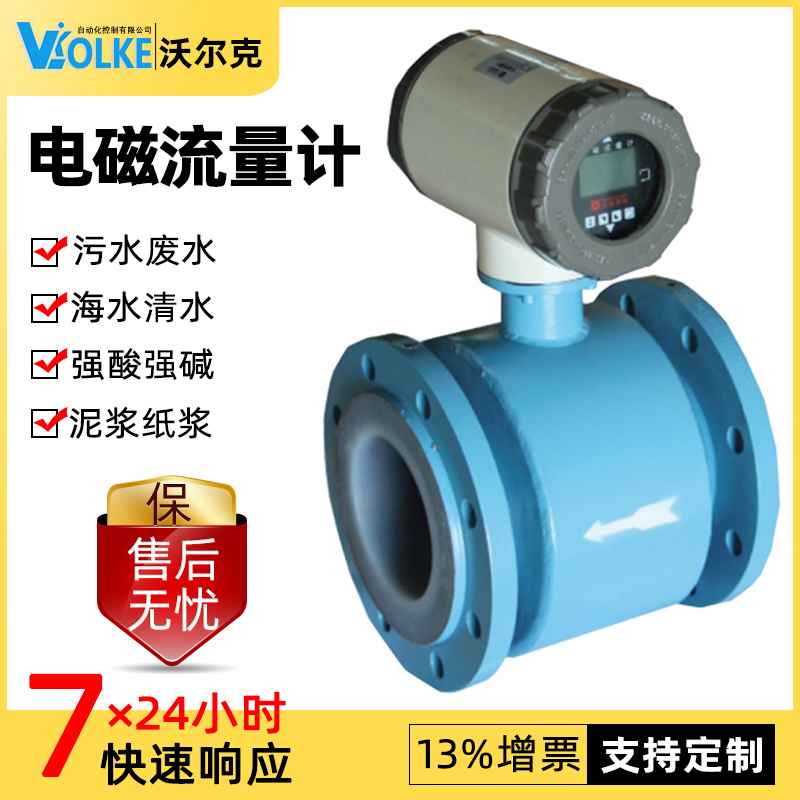

FEC 电磁流量传感器（插入式电磁流量计）的测量系统是基于法拉第电磁感应定率，电磁流量传感器在与测量管轴线和磁场磁力线 相互垂直的管壁上安装一对检测电极，当导电液体沿测量管轴线运动时，导电液体作切割磁力 线运动产生感应电势。此感应电势由测量管上的两个电极检出。

FEC电磁流量计特性：

1、高精度,全智能菜单操作。

2、多种电极，适应不同的测量介质。

3、响应速度快，稳定可靠，抗干扰能力强。

4、测量管径内无机械部件，维护方便，寿命长。

5、无压力损失及流量损耗。

插入式流量计：
1、较管道式电磁流量计的制造成本和安装费用低。
2、特别适用于大口径管道流量测量。
3、传感器几乎无压力损失，能量损耗极低。
4、结构简单，安装方便。
5、适用于测量管径：100-3000mm。
6、测量管材质：尼龙、聚丙烯。
7、插入式结构可在低压或者带压情况下不停水安装、拆卸。

技 术 参 数：

管 径: DN10~800

满量程流速：0.5~10m/s

工 作 电 源: 24VDC,220VAC

测 量 精 度：±0.3%、±0.5%(按口径）

输 出 信 号: 4~20mA,脉冲,高/低限双限报警

通 信 方 式：RS485

显 示: 背光LCD

仪 表 功 耗：≤5W

工 作 压 力：DN 10~80mm PN ≤4Mpa

DN 100~150mm PN ≤1.6Mpa

DN 200~800mm PN ≤1Mpa

介 质: 导电性液体

介质导电率： >5uS/cm

水≥20uS/cm

环 境 温 度: -25℃~80℃

介 质 温 度： ≤80℃ （硬、软、氯丁橡胶

≤180℃ （聚四氟乙烯）

电 极 材 料: 316L不锈钢、含钼不锈钢

哈氏合金（HB\HC）、

钛合金、钽合金、铂合金

法兰连接材料：碳钢或不锈钢

衬 里 材 料：聚四氟乙烯、聚氯丁橡胶、

聚氨酯橡胶、耐酸橡胶（硬橡胶）

防 爆 等 级：普通型，隔爆型（dⅡBT4），增安型

防 护 等 级：IP65、IP68

结构说明：

接 线 图：

插 入 式 流 量 计 结 构 图：

选 型 说 明：
