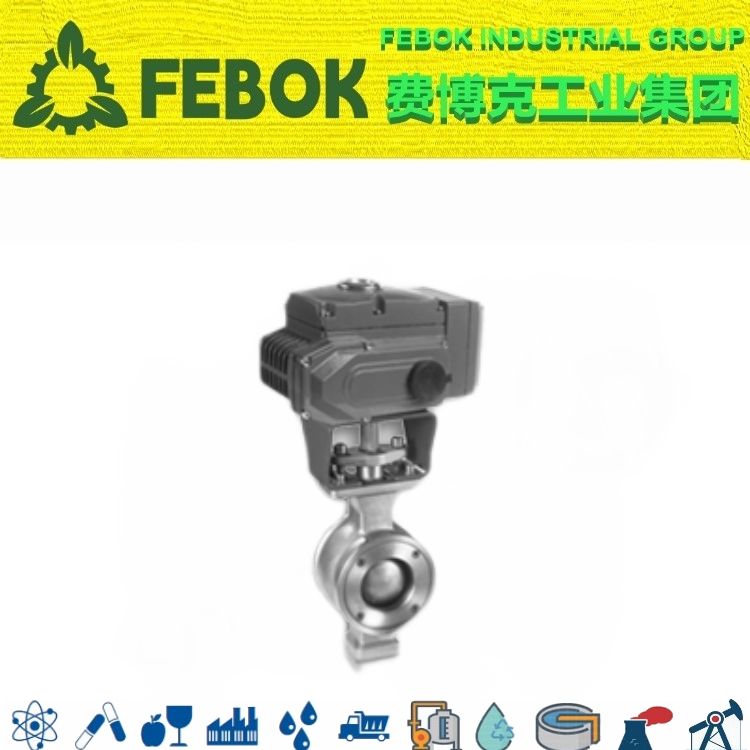

电动V型球阀概述

电子式电动V型调节球阀(电动V型球阀)是一种旋转型调节阀门，为电动单元组合仪表中执行单元，可实现比例调节。调节球阀阀体流道阻力小，流量系数大，1/4球面V形开口阀芯提供近似等百分比流量特性，并具有剪切功能可控制带有纤维和颗粒的粘性介质。调节球阀配用接收ON-OFF或4-20mADC或1~5VDC的信号进行比例动作的小型、坚固、高精度的执行机构，动作灵敏，并采用转角直接指示和反馈，广泛应用于石油，化工，造纸，冶金，污水处理等生产部门的气体，蒸汽，液体输送管道中介质流量调节和切断，以达到生产过程按一定的规范进行。

V型球阀是一种直角回转的控制阀，主要作调节使用，也可作开关阀使用。V型阀阀芯设计成带有特殊形状的V型缺口，具有很大的剪切力及自洁功能，尤其适用于含纤维或有微小固体颗粒的介质的控制，因此广泛用于造纸、化工、石油、化纤、电力、冶金、制药、环保等工业部门的自控系统。

电动V型球阀参数

阀体参数	执行器参数
公称通径：DN25-DN500	执行器形式：精小型、QT电子式、防爆型
公称压力：1.6Mpa-10Mpa(150LB-600LB)	作用方式：正作用、反作用
适用介质：水、油品、气体	环境温度：-25℃~55℃
适用温度：-40℃~425℃	环境湿度：10~90%RH
连接方式：对夹法兰，法兰连接	电源电压：110/220V AC；380/440V AC；50/60Hz
流量特性：等百分比流量特性	输入信号：4-20mADC或1~5VDC
密封等级： V级/硬密封、Ⅵ级/软密封	输出信号：4-20mADC
阀体材质：铸钢WCB、不锈钢CF8/CF8M	行程：90°~120°/±10°
球体材质：不锈钢304/316	动作时间：15s-120s
阀座材质：304/316+STL硬密封、304/316+PTFE软密封	绝缘电阻：100MΩ(500VDC)
法兰标准：GB/T 9113.1、HG/T 20592、ASME B16.5	外壳防护：IP55；IP68
结构长度：ANSI/ISA S75.04-1995、DIN/IEC 534-3-2	防爆等级：Exd II BT4；Exd II CT6
试验标准：GB/T 4213	电机保护：过热保护器(自动恢复型)
压力温度额定值：GB/T 12224-2007、ASME B16.334	手动控制：可拆卸扳手/手轮

电动V型球阀特点

①由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，介质不易积存于内腔，适合于带纤维及固体颗料介质的系统控制；
②阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄；
③上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少；
④小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制;
⑤经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高；
⑥阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好耐腐蚀，适应范围广。

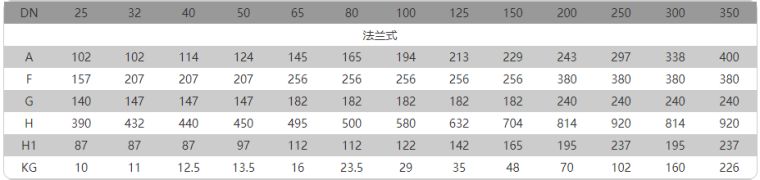

电动V型球阀尺寸
