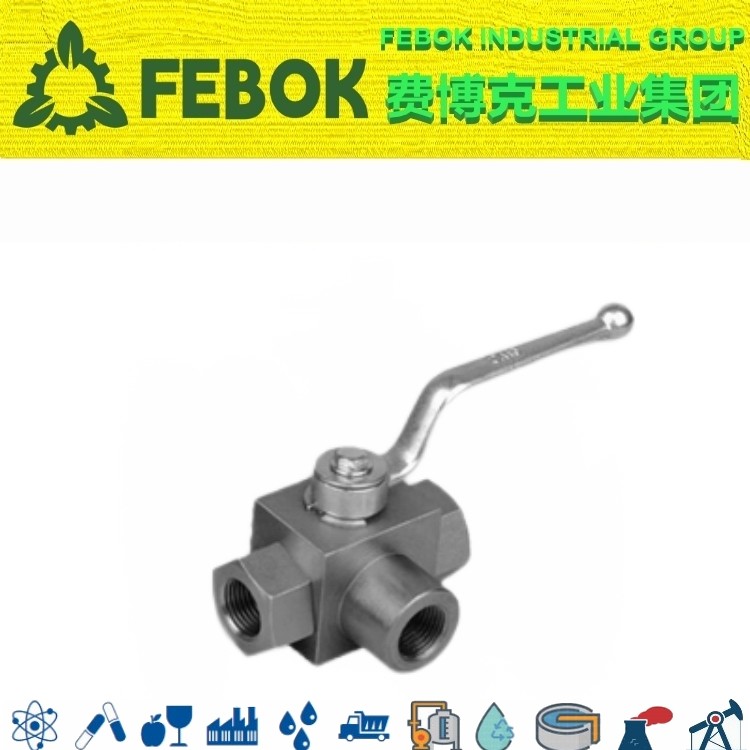

二位三通液压球阀半岛bd体育手机客户端 概述

KHB3K(BK3)两位三通球阀主要用于液压系统管路或集成系统中，控制工作介质的流通和截止。二位三通液压球阀主要由阀体、球体、阀杆、手柄和密封装置组成。阀体采用钢质锻件，表面镀铬，镀黄锌。压力范围可达500bar，适用于温度-30℃~180℃的水、油、气等介质中。该种阀门的密封功能只在以下两种情况有效：a、关闭的油口压力为零；b、关闭的油口压力小于二个通油口的压力。

二位三通液压球阀型号说明

1. 系列代号：KHB3K(BK3)系列二位三通球阀
2. 连接代号：G**、M**、**LR、**SR、PT**、NPT**；
3. 公称通径：04、06、08、10、13、16、20、25、32、40、50；
4. 球芯机能：L-L型机能球芯、T-T型机能球芯；
5. 阀体工作油口(三通球阀与直通球阀区别的油口)连接螺纹：N-内螺纹、W-外螺纹；
6. 阀体、接头材料：1-45#、2-304不锈钢、3-316不锈钢；
7. 球芯、阀锁材料：1-45#、2-304不锈钢、3-316不锈钢；
8. 球封材料：1-POM(聚甲醛)、2-PTFE(聚四氟乙烯)；
9. 阀体与接头和阀锁处密封材料：1-NBR(丁晴橡胶)、2-FPM/FKM(氟橡胶)；
10. 手柄形式：01-C型锌合金曲手柄 、02-B型锌合金曲手柄、03-B型铸钢曲手柄、09-不带手柄；
11. 表面处理：1-空白、2-磷化、3-电镀黄锌；
备注信息：表中型号对应半岛bd体育手机客户端 的材料为碳钢，材料1111为常规使用组合，PTFE材料使用时最高工作压力不超过100bar。

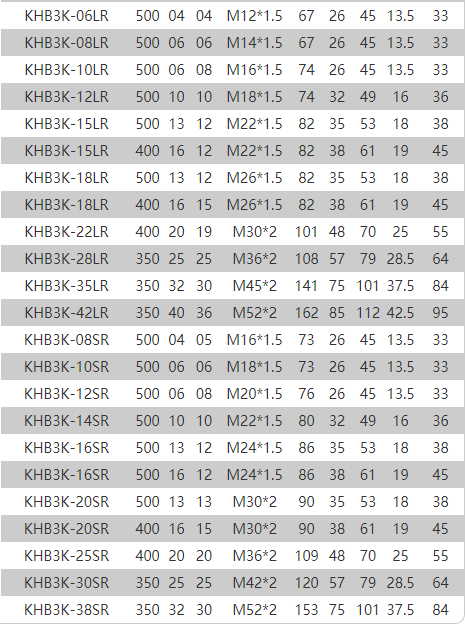

二位三通液压球阀外形尺寸
