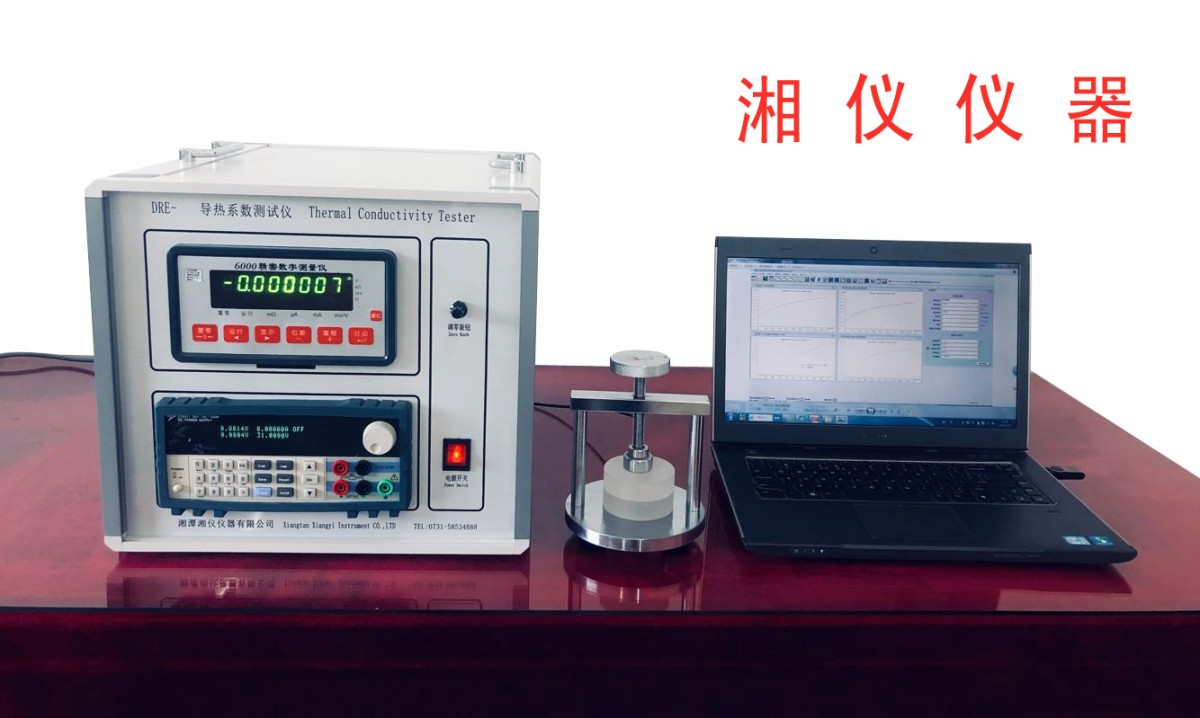

DRE-III多功能快速导热系数测试仪
(瞬态平面热源法,Hot Disk法导热系数测试仪)

一、概述：
本半岛游戏平台官网入口网址 采用瞬态平面热源法，基于TPS瞬态平面热源技术，用Hot Disk探头。该半岛游戏平台官网入口网址 的优点有：
(1)直接测量热传播，可以节约大量的时间；
(2)不会和静态法一样受到接触热阻的影响；
(3)无须特别的样品制备，对固态材料只需有一个相对平整的样品表面。不同类型的材料采用不同的测试方案及计算数学模型，具有测量速度快、适用范围宽及能够成功避免在实验过程中自然对流的影响等优点。实际测试材料范围广，导热系数范围宽，试样处理简单，测试速度快的优点，是目前比较流行的测试方法。

设备参考标准：ISO 22007-2:2008, GB/T32064-2015 。

测试材料: 金属、合金、石墨、导热硅脂、硅胶、硅橡胶、陶瓷、岩土、岩石、聚合物、纸、织物、泡沫塑料、混凝土、复合板材、纸蜂窝板等固体、粉末、液体、糊状、涂层、薄膜、保温材料、绝热材料、各向异性材料等的导热系数、导温系数（热扩散系数）和比热容、蓄热系数及热阻。

二、主要技术参数：
1.导热系数测定范围：0.001～500 w/(m.k),分辩率为0.0001w/(m.k)；

2.热扩散系数（导温系数）范围：0.1～100 m²/s；

3.蓄热系数范围：0.1～30 w/(m².k)；
4.比热容范围：0.1～5 kJ/(kg.℃)；

5.热阻范围：0.5～0.000005 mm².k/w；

6.温度测量精度：≤0.001℃；

7.测量相对误差：≤3%；

8.重复性误差：≤ 3%；

9.测试时间：1～120 秒。
10.试样测试环境温度范围：-40～150℃；标准配置：室温。

可根据客户要求选配各种高、低温度段控制箱(-40～150℃)或真空状态下的测试状态,合同约定，费用另计；

11.探头配置：标准配置：直径Φ15mm。

可根据客户要求选配探头直径：Φ30mm, Φ15mm,Φ7.5mm或同时配置，合同约定，费用另计；

12. 测试试样要求：

a、固体块状或圆形、方形、异形样品，无须特别制备，只需一个相对平整的样品表面,配有专用试样装夹装置。

b、对粉状、糊状、液状物质无特殊要求,配有专用试样测试盒。

c、所测较薄材料,专用测试方案与数学模型进行测试。

d、高导与绝热材料,专用测试方案与数学模型进行测试。

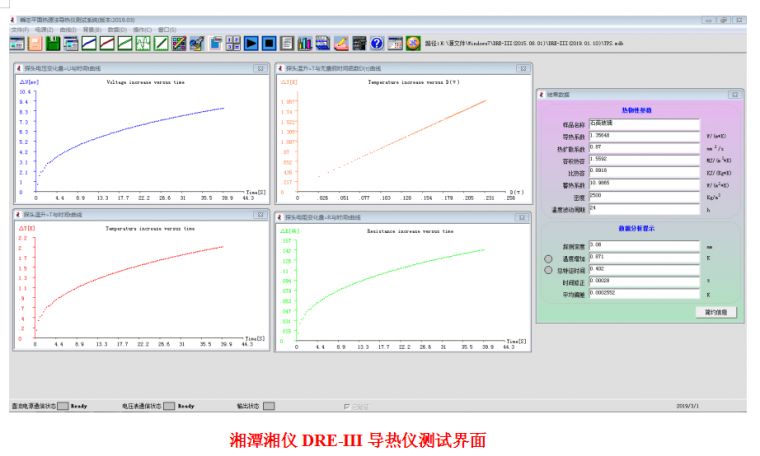

13.采用全自动测试软件，快速准确对样品进行试验过程参数分析和报告输出。
14.电源：AC 220V±10%，50/60 Hz, 整机功率：＜500w；
三、探头技术指标：
1. 加热材料：金属镍；
2. 使用温度：-50～150℃；
3. 最大功率：20w；
4. 最大电压：20V；
5. 最大电流：1A；
6. 电阻：10Ω左右，依探头上标注阻值为准；
7. 镍丝规格：厚度0.01mm,热丝宽度：0.35±0.03mm；
热丝间距：0.35±0.03mm ；
8. 保护层材料：聚酰亚胺薄膜（Kapton）；单层厚度：0.06mm；
9. 探头直径：Φ30mm,Φ15mm,Φ7.5mm。
10.探头总厚度（包括粘结层厚度）0.07±0.02mm。

典型用户：

中南大学土木学院 4台

国防科学技术大学（长沙） 2台

武汉大学

四川大学

北京科技大学

东南大学

西北农林科大 2台

华南理工大学

湘潭大学

天津大学

燕山大学

宁波大学

安徽建筑大学

电子科大物理学院（成都）

惠州学院 5台
