数字化流体流动阻力+离心泵特性曲线测定综合试验装置

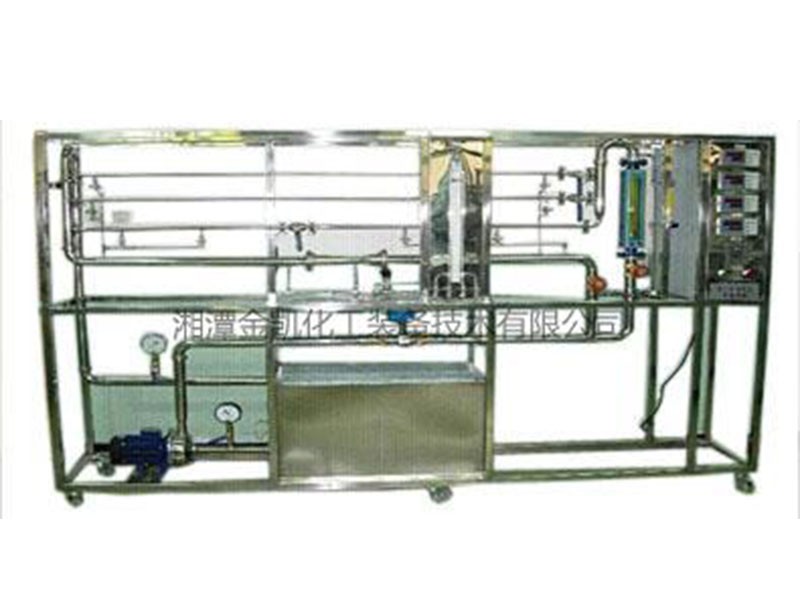

数字化流体流动阻力+离心泵特性曲线测定综合试验装置图片
产地: 湘潭
产地类别: 国产半岛游戏平台官网入口网址 设备


半岛bd体育手机客户端 介绍

实验目的:

1、测定光滑圆直管和粗糙圆直管的摩擦系数λ与雷诺准数Re的关系,验证在一般湍流区内λ与Re的关系曲线。

2、测定湍流状态下流体流经阀门时的局部阻力系数。

3、测定恒定转速及转速改变条件下泵的扬程(H)、轴功率(N)以及效率(η)与泵的流量(Q)之间的泵特性曲线。

主要配置:

水泵、蓄水箱、沿程阻力光滑管、沿程阻力粗糙管、局部阻力管、压差传感器、涡轮流量计、阀门、压力传感器、真空压力传感器、变频器、实验台架及仪表柜。

技术参数:

1、雷诺数Re:1×10/4~1×10?。

2、液体流量:泵特性实验部分:0~15m3/h;管路阻力实验部分:0.6~6 m3/h。

3、液体温度:常温。

4、WB70/055型不锈钢离心泵:功率550W/h。

5、测控部分:分立式喷塑控制柜(含接地柱)。温度测量范围0-50℃,精度0.5级;

6、压差测量范围0-8000Pa,精度0.5级;

7、流量范围0-6 m3/h,精度0.5级。

8、轴功率:测量范围0-1.5kw,测量精度0.5级;

9、转速:0-3000转/分钟,测量精度0.5级;

10、LWGZ-40涡轮流量计:流量范围0.2~20 m3/h。

11、铂电阻温度计,AI501宇电温度数字显示仪,AI501宇电流量数字显示仪,AI704宇电多路数字显示仪,LXWY压差传感器0~200.0KPa。

12、压力:测量范围0-300kPa,测量精度0.5级。

13、负压:测量范围-100-0kPa,测量精度0.5级。

14、正泰电器:接触器、开关、漏电保护空气开关。

15、相关离心泵、管道、阀门及流量计采用304不锈钢材质。粗糙管采用镀锌钢管。

16、框架及仪表柜均为不锈钢材质,宇电数显表。

17、外配设备:品牌电脑一台。

18、配套相关测试软件,实现主要参数在线显示,并存档。提供MCGS组态监控软件界面和实验数据处理结果图表。

19、外形尺寸:(长×宽×高mm)4050×500×1900,外形为可移动式设计, 不锈钢框架(带滑轮及禁锢脚)。
