颚式破碎机

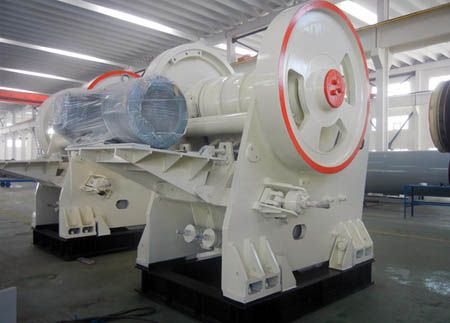

颚式破碎机图片
型号: PEV系列
品牌: 立浦
产地: 上海
设备种类: 颚式破碎机
处理能力: 20-1100 t/h

半岛bd体育手机客户端 介绍

半岛bd体育手机客户端 介绍:
本破碎机机主要由颚头护板、动颚板、定颚板、边护板、机架、主机底座(细破不带)、肘板、弹簧、肘板垫、排料口调整机构、偏心轴、轴承、皮带轮(飞轮)和启动系统、锁紧装置和润滑系统等组成。
机架是用钢板焊接而成。定颚板由上下段定颚板和中段定颚板组成(75破以上),通过定颚压铁经紧定螺栓固定在机架前墙上;动颚板由动颚压铁固定在颚头上。
肘板除了起支撑颚头使其按一定运动轨迹运行外,当破碎机破碎腔内进入不能破碎的外来异物而使载荷剧增时,起保护作用;即通过自身断裂,切断载荷,保护其它零件不受损坏。
调整装置采用楔块调整型式,楔块可在机架后墙滑槽中左右移动;通过旋转调整装置的旋转螺母来带动楔块的左右移动,从而进行排料口的尺寸调整。
弹簧拉杆、弹簧和锁紧装置起锁紧作用,用以拉紧动颚和防止肘板脱落,使破碎机能正常运行。破碎机工作时弹簧压力不宜过大,只要能消除肘板和肘板调整座间的冲击声即可。
性能特点:
1、对称的V型破碎腔,使进料口尺寸、产量和破碎比实现最大化,比传统破碎机产量提高了30%以上。
2、整体式轴承座、更大规格轴承、调质合金主轴的选用,使破碎机具有更大的承载能力和更长的使用寿命。
3、排料口采用“楔块调整装置”,调整更简单、可靠。
4、电机安装于破碎机机架之上,有效减少破碎机安装空间,延长V形带的寿命。
5、无地脚螺栓安装方式,设备自带的橡胶减振块可有效吸收设备振动,降低传给基础的负荷。
6、优化的运动学参数与结构设计的完美结合,使设备运行异常平稳。
技术参数:

型号 最大进料粒度
(mm)
排料口尺寸
(mm)
处理能力
(t/h)
功率
(kW)
外形尺寸
(L×W×H)(mm)
重量
(t)
PEV250×1000 210 25-50 20-50 30-37 1680×2050×1370 7
PEV250×1200 210 25-50 25-65 37-45 1680×2180×1370 8
PEV300×1300 250 20-90 30-105 55-75 2150×2390×1590 11
PEV400×600 340 40-80 20-65 30-37 2500×1750×1950 7
PEV500×750 425 45-150 45-107 45-55 3100×1980×2290 12
PEV600×900 510 75-180 100-200 55-75 3450×2360×2780 17
PEV750×1100 640 80-190 140-320 90-110 3750×2580×3180 26
PEV860×1100 730 100-200 200-500 110-132 4870×2850×3170 32
PEV900×1200 760 100-220 220-600 110-132 3500×2850×3290 48
PEV1000×1200 850 150-300 280-750 132-160 4700×2930×3460 52
PEV1200×1500 1020 180-340 350-950 160-220 6380×5310×3710 83
PEV1500×1800 1250 210-360 500-1100 280 7460×6240×4250 122

注:技术参数如有变动,恕不另行通知。
工作原理:

PEV系列颚式破碎机的破碎方式为曲动挤压型。工作时电动机驱动皮带轮,通过偏心轴使动鄂前后上下摆动,当动颚上升时动颚板向定颚板接近,与此同时物料被挤压、搓、辗等多重破碎;当动颚下行时,动颚在复位弹簧的作用下离开定颚板,已被破碎的物料在重力的作用下从出料口自由卸出。随着电动机连续传动破碎机动颚作周期性的压碎和排料,实现批量生产。

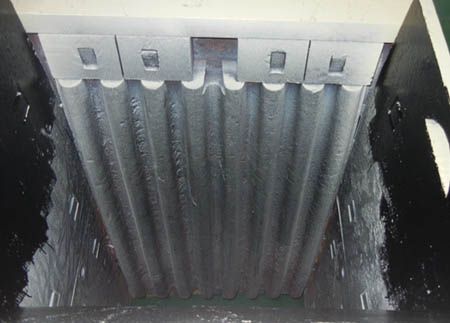

图集:
