3D成像系统O3D201

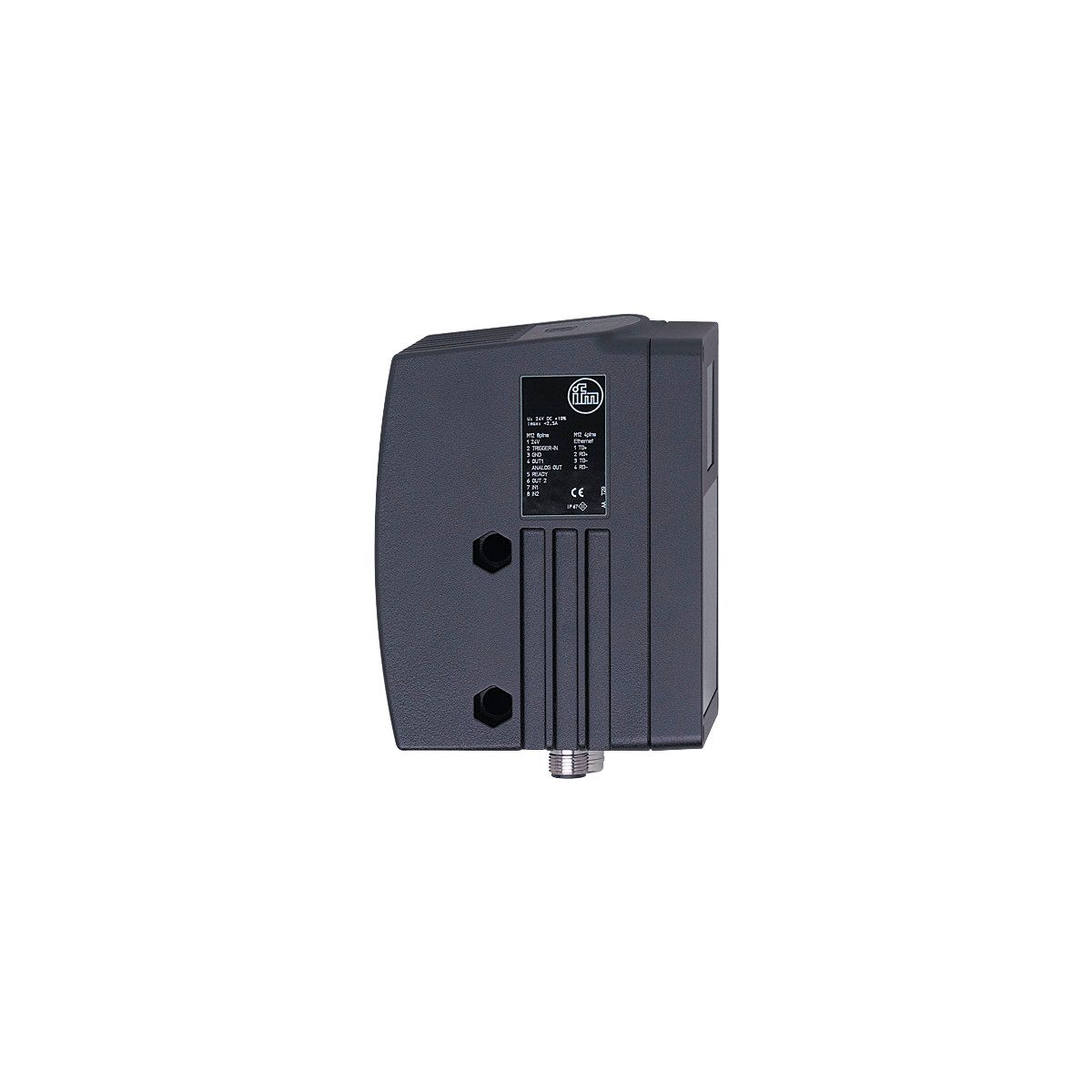

3D成像系统O3D201图片
型号: O3D201
品牌: IFM
参考价格: 15399元/EA
产地: 德国


半岛bd体育手机客户端 名称
3D成像系统PMD 3D CAMERA
半岛bd体育手机客户端 介绍
  • 距离、液位或体积的视觉评估
  • 通过时间间隔测量得来的可靠距离测量
  • 在一个单元中集照明、测量和评估为一体
  • 每次测量输出 3072 个距离和灰度值,适用于详细评估应用
  • 通过直观的参数设定软件进行集成

技术参数:

半岛bd体育手机客户端 特征
图像分辨率3D [px] 64 x 48
孔径角3D [°] 40 x 30
阅读率最大值 [Hz] 20
通信接口 Ethernet
尺寸 [mm] 123.5 x 75 x 95
电气数据
工作电压公差 [%] 10
工作电压 [V] 24 DC
电流损耗 [mA] 峰值电流脉冲: 3250; 标准值: 960
消耗功率 [W] 16
防护等级 III
图像传感器 PMD 3D ToF-Chip
内部照明 有; (红外线: 850 nm 隐形辐射 LED 等级1)
总的输入/输出
输入和输出总数 数字输入数: 2; 数字输出数量: 2
输入
触发器 24 V PNP (IEC 61131-2 Typ 1)
数字输入数 2
数字输入输入电路 24 V PNP; (可配置; IEC 61131-2 Typ 1)
输出
输出数量 2
数字输出数量 2; (可配置)
输出功能 24 V PNP
开关量输出DC电压降最大值 [V] 1
每个输出最大电流负载 [mA] 100
模拟电流输出 [mA] 4...20
负载最大值 [Ω] 300
模拟电压输出 [V] 0...10
负载电阻最小值 [Ω] 10000
短路保护
短路保护类型 脉冲
过载保护
监控范围
图像分辨率3D [px] 64 x 48
孔径角3D [°] 40 x 30
阅读率最大值 [Hz] 20
软件/编程
参数设定 通过两个按钮和10段数字显示或借助于操作软件通过PC/笔记本电脑
接口
通信接口 Ethernet
以太网
以太网接口数 1
传输标准 10Base-T; 100Base-TX
传输率 10; 100
出厂设置
IP地址: 192.168.0.69
子网络掩码: 255.255.255.0
gateway IP addresse: 192.168.0.201
MAC address: 参见型号标示
工作条件
环境温度 [°C] -10...50
存储温度 [°C] -40...85
外壳防护等级 IP 67
认证/测试
MTTF [年] 55
机械技术数据
重量 [g] 1176
尺寸 [mm] 123.5 x 75 x 95
原材料 外壳: 模压铸铝; 前面透镜: PMMA; 显示窗口: PC
显示器/操作件
显示
开关状态 4 x LED, 黄色
4 x LED, 绿色
10段显示屏, 4位数字
注释
包装单位 1 件
电气连接 - Ethernet
接插件: 1 x M12
电气连接 - 系统接口
接插件: 1 x M12
其他数据
像场大小
检测范围/距离 长度 宽度 中间的像素 [mm] 最小目标表面
500 420 290 7 x 7 13 x 13
1000 840 580 13 x 13 26 x 26
1500 1260 870 20 x 20 39 x 39
2000 1680 1160 26 x 26 53 x 53
2500 2100 1450 33 x 33 66 x 66
3000 2520 1740 39 x 39 79 x 79
3500 2940 2030 46 x 46 92 x 92
4000 3360 2320 53 x 53 105 x 105
4500 3780 2610 59 x 59 118 x 118
5000 4200 2900 66 x 66 131 x 131
5500 4620 3190 72 x 72 144 x 144
6000 5040 3480 79 x 79 158 x 158
物体必须至少由2×2个像素检测,以确保高安全性。
半岛bd体育手机客户端 认证
CE认证
CUL认证
