Q684F气动卫生级快装三通球阀

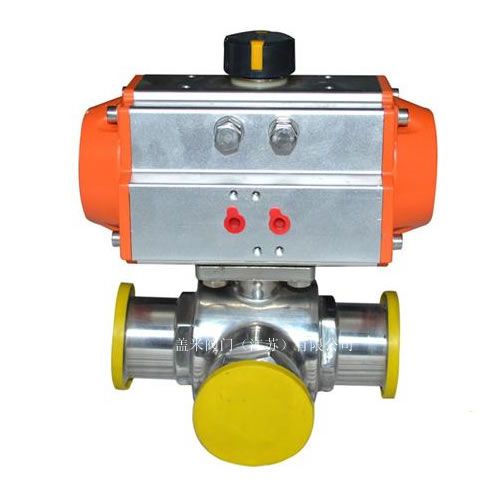

Q684F气动卫生级快装三通球阀图片
型号:Q684F
品牌:盖米
产地:无锡
球阀种类:浮动式球阀
驱动方式:气动
主体材料:金属材料阀门


半岛bd体育手机客户端 介绍

卫生级气动三通球阀主要用于食品医药等卫生级工况管路介质切换、分流、合流等。三通球阀内部球芯分为T型(分流、合流)、L型(换向)。气动执行器有双作用和单作用,附件有电磁阀、限位开关、空气过滤减压阀、电气定位器等。

卫生级气动三通球阀皆经过精密的检验流程和严格的品质管理。加工过程中,流道经过精密抛光和灭菌处理。其结构分为三通T型、三通L型,对介质起到分流、合流、换向等作用。密封圈为全封闭式紧紧包裹住阀球,无空间和死角。两端为卡箍连接方便拆卸、清洗、维修工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。

气动三通快装球阀阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。气动放料球阀是一种特殊结构的放料球阀,阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能优越,用于精细化工、制药、化工行业反应锅上,也可用在细软颗粒介质输送。采用PPL密封材料,更具耐磨,是牙膏行业真空制膏锅放料的最理想半岛bd体育手机客户端 。

Q684F气动卫生级快装三通球阀特点:

1.孔径大小与管道一致,不产生沉淀物

2.流道内壁240Grit抛光,保证流道畅通无阻

3.采用全包的PTFE密封没有死角,易清洗

4.双层阀杆填料与对压碟型弹片装置

气动三通快装球阀技术参数和性能

GTD/ATD气动执行机构技术参数阀   体   参   数
类   型双作用活塞式、弹簧复位式公称通径DN15~200mm
气源压力双作用:2-8bar/单作用:4-8bar公称压力PN1.6、2.5、4.0、6.4MPa
输出力矩双作用:4N·M~10560N·M阀轴材质不锈钢
单作用:7N·M~2668N·M阀体材质球墨铸铁、碳钢、304/316/316L不锈钢
工作温度常温型:-20℃~80℃(丁腈橡胶O型圈)球体材质304/316/316L不锈钢
高温型:-20℃~160℃(氟橡胶O型圈)阀座密封PTFE、PPL、金属密封
动作范围0~90°±5°温   度PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹GTD40~GTD83/ATD50~ATD88    G1/8″适用介质水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
GTD110~GTD350/ATD100~200   G1/4″
阀位信号定位器:4~20mA/回信器:全开全关信号特   点连线简单,结构紧凑、阻力小、动作稳定


气动三通快装球阀外形尺寸

公称通径DNLL1HDD1执行器型号
压力1.6/2.51.6/2.51.6/2.51.6/2.51.6/2.5仅供参考
151301401829565ATD-50
2014014018610575ATD-50
2515015820811586ATD-63
32165158212136100ATD-63
40180210269146110ATD-75
50200248295160125ATD-88
65220248306180145ATD-88
80250268329195160ATD-100
100280345384215/230180/190ATD-125
125320410420245/270210/220ATD-145
150360438440280/300240/250ATD-160
200400487506335/360295/310ATD-190


气动三通快装球阀订货说明
1、气动执行器类型:双作用、单作用。
2、介质类型、温度、压力。
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构。
