原理&结构：

　　导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转 换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。

　　输入：

　　反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与 脉冲的时间行程T成正比：D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为： L=E-D

　　输出：

　　通过输入空罐高度E(=零点)，满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动 使仪表适应测量环境。对应于4…20mA输出。

　　测量范围：

　　F----测量范围 E----空罐距离 B----顶部盲区

　　H----探头到罐壁的zui小距离 顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。 底部盲区是指缆绳ZUI底部附近无法精确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离。

　　注意：

　　只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。

　　技术参数：

　　工作频率:100MHZ-1.8GHZ

　　测量范围：缆式：0...30m

　　杆式：0...6m

　　双杆式 ：0...6m

　　极低介电式 ：0...6m

　　重复性：±2mm

　　分辨率：1mm 采样

　　回波采样55 次/s

　　响应速度：>0.2S(根据具体使用情况而定)

　　输出电流信号：4…20mA

　　精度：±3mm

　　外壳防护等级： IP67

　　电缆入口：2个M20*1.5(电缆直径5...9mm)

　　2个1/2 NPT(电缆直径5...9mm)

　　通讯接口 ：RS485(MODBUS)通讯协议

　　HART 通讯协议

　　过程连接 ： G1、G1 1/2

　　NPT1、NPT1 1/2

　　法兰DN50、DN80

　　法兰DN100、DN150

　　过程压力 ：-1...20bar

　　-1...400bar

　　电源：24VDC(±10%),纹波电压：1Vpp

　　耗电量max 22.5mA

　　环境条件 ：温度-40℃…+70℃ /-40℃…+2 5 0℃ /

　　-40℃…+4 0 0℃

　　防爆等级 ：Ex d II C T6

　　两线制接线 ：仪表供电和信号输出共用一根两芯屏蔽电缆线

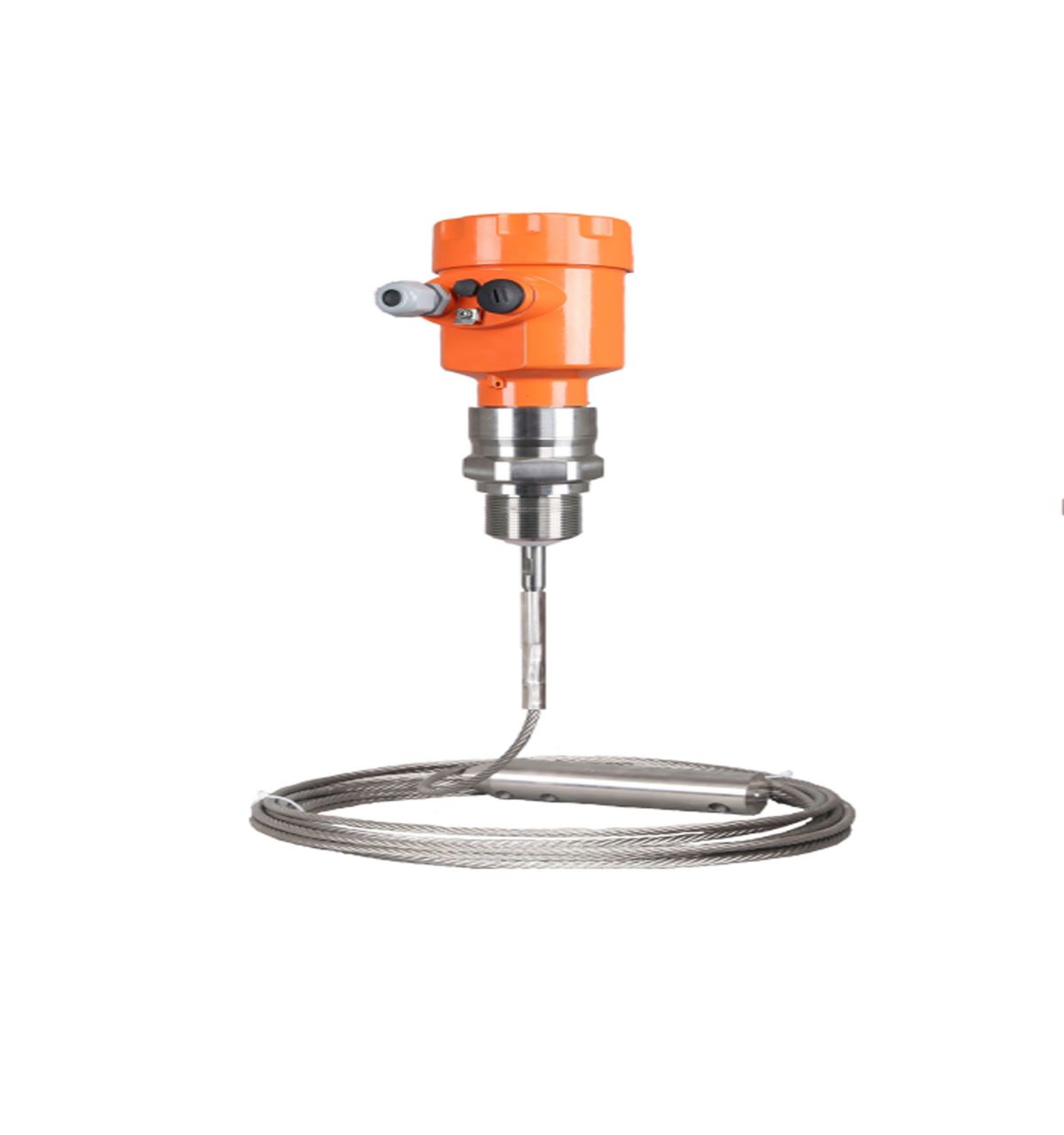

　　RR30A型-线缆式:

　　应 用 ：液体、粉料、固体颗粒

　　测 量 范 围 ：30米

　　过 程 连 接 ：螺纹、法兰

　　过 程 温 度 ：-40…250℃

　　过 程 压 力 ：-1.0…20bar

　　精 度 ：±3mm

　　频 率 范 围 ：100MHZ…1.8GHZ

　　防爆/防护等级：Exd II C T6/IP67

　　信 号 输 出 ：4…20mA/HART(两线) /RS485 (四线)

　　RR30B型-杆式:

　　应 用 ：液体、粉料、固体颗粒

　　测 量 范 围 ：6米

　　过 程 连 接 ：螺纹、法兰

　　过 程 温 度 ：-40…250℃

　　过 程 压 力 ：-1.0…20bar

　　精 度 ：±3mm

　　频 率 范 围 ：100MHZ…1.8GHZ

　　防爆/防护等级：Exd II C T6/IP67

　　信 号 输 出 ：4…20mA/HART(两线) /RS485 (四线)

　　RR30C型-双杆式:

　　应 用 ：液体、粉料、固体颗粒

　　测 量 范 围 ：6米

　　过 程 连 接 ： 法兰

　　过 程 温 度 ：-40…250℃

　　过 程 压 力 ：-1.0…20bar

　　精 度 ：±3mm

　　频 率 范 围 ：100MHZ…1.8GHZ

　　防爆/防护等级：Exd II C T6/IP67

　　信 号 输 出 ：4…20mA/HART(两线) /RS485 (四线)

　　RR30C1型-低介电式:

　　应 用 ：极低介电常数液体

　　测 量 范 围 ：6米

　　过 程 连 接 ：法兰

　　过 程 温 度 ：-40…250℃

　　过 程 压 力 ：-1.0…20bar

　　精 度 ：±3mm

　　频 率 范 围 ：100MHZ…1.8GHZ

　　防爆/防护等级：Exd II C T6/IP67

　　信 号 输 出 ：4…20mA/HART(两线) /RS485 (四线)

安装方法:

合理安装能确保仪表长期可靠而精确的测量仪表可采用螺纹连接，螺纹的长度不要超 过150mm，还可以采用在短管上安装。安 装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。
