互感器伏安特性测试仪

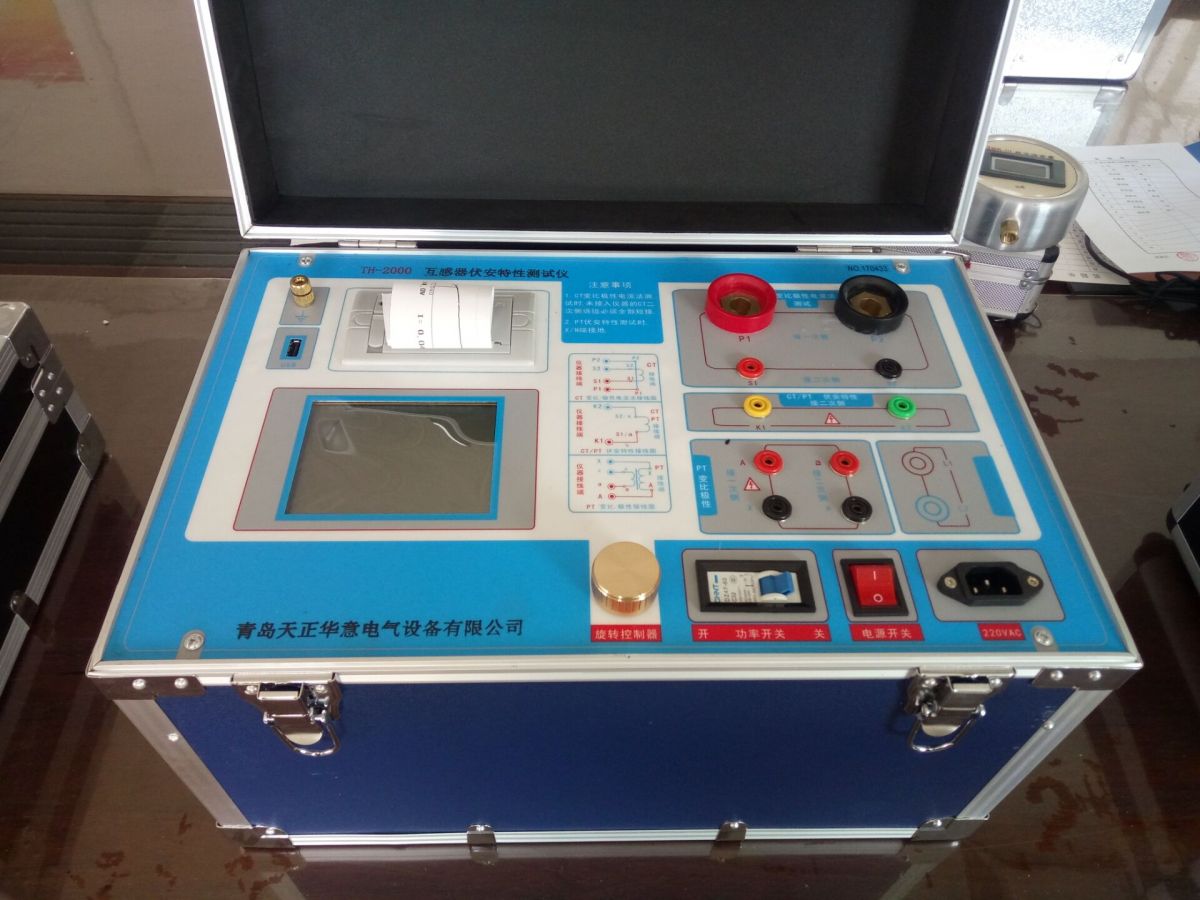

互感器伏安特性测试仪图片
型号: TH-2000
货号: 1018
品牌: 天正华意电气
参考价格: 158
包装: 铝合金
交货期: 18669895723
产地: 青岛


半岛bd体育手机客户端 名称
互感器伏安特性综合测试仪
互感器综合特性测试仪
半岛bd体育手机客户端 介绍

安全操作

?如果不是在实验室环境下,测试仪必需要可靠接地连接后才可以使用。接地点的选择应该尽量靠近测试对象。

?断开电缆连接时,总是从输送功率的装置开始。

?在装置有输出时,切勿连接或断开测试对象。因为外部感应存贮的能量可能导致致命的高电压。

?在测试时,总是保持互感器高压侧的一个端子接地。

?不要将其它物体插入通风口或是输入/输出口。

?在将测试仪置入运行前,检查测试仪是否有可见的损坏。

?不要在多雨或潮湿气候下操作测试仪。

?不要在易爆气体或蒸汽存在的环境下操作测试仪。

?在将测试仪投入操作前,确保通风口,电源开关和电源插座没有被阻塞。

?测试仪的内部可能产生高电压!因此,只有具备资质的人才允许打开测试仪。

?为了防止寄生电流或电压,总是将测试仪的等电位地接到保护地。

?确保连接到测试仪的测试对象的端子不带任何电位。在测试中,测试仪是测试对象的唯一允许电源。

?当测量互感器的变比时,请确保接线正确,否则在互感器内部可能产生危及生命的电压,并损坏连接的互感器或是测试仪!

?面板上的输入/输出插口的接线只能用带有4 mm2安全“香蕉”插头和塑料外壳的电缆。

?不要站在靠近或正在连接头的下面,夹钳可能跌落砸伤。

?如果测试仪或者任何附加装置或是附件看起来不能正常工作,请停止使用。

注意:

1、为了人身及设备安全,使用前请详细阅读说明书,并严格按照要求规范操作。

2、试验前请将半岛游戏平台官网入口网址 可靠接地。

3、本测试仪为互感器离线测试装置,在对互感器进行各项试验时,请务必将互感器各端子上的连接线甩开。

4、CT变比极性试验时,应将不检测的二次绕组短接。

5、PT伏安特性试验时,一次绕组的零位端接地。

6、实验中严禁触碰所有测试端子。

本公司保留对此说明书修改的权利,半岛bd体育手机客户端 与说明书不符之处,以实际半岛bd体育手机客户端 为准。

.设计用途

设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。

.参考标准

GB 1207-2006GB 1208-2006

.主要特征

?支持检测CTPT

?满足GB1207GB1208等规程要求.

?无需外接其它辅助设备,单机即可完成所有检测项目.

?自带微型快速打印机、可直接现场打印测试结果.

?采用智能控制器,操作简单.

?大屏幕液晶,图形化显示接口.

?按规程自动给出CT/PT励磁)拐点值.

?自动给出5%10%误差曲线.

?可保存3000组测试资料,掉电后不丢失.

?支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.

?小巧轻便≤22Kg,非常利于现场测试.

四.测试仪主要测试功能:(见表1)

CT

PT

?伏安特性(励磁特性)曲线

?伏安特性(励磁特性)曲线

?自动给出拐点值

?自动给出拐点值

?自动给出5%10%的误差曲线

?变比测量

?变比测量

?极性判断

?极性判断

?交流耐压测试

?一次通流测试

?铁心退磁

?交流耐压测试


?铁心退磁


.测试仪主要技术参数:

参 数

工作电源

AC220V±10%50Hz

设备输出

0~1000V(20A峰值

注:0~5A为真实值,大于5A~20A为计算值

大电流输出

0~600A

励磁测量精度

0.5%0.2%*读数+0.3%*量程)

CT

变比测量

范围

≤3000A/1A(15000A/5A)

精度

0.5%

PT

变比测量

范围

≤500KV

精度

0.5%

工作环境

温度:1040℃,湿度:90%,海拔高度:≤1000m

尺寸、重量

尺寸:410mm ×260mm ×340mm重量:≤22Kg

2

1.工作条件要求

1、输入电压220Vac±10%、额定频率50Hz

2‘测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题,或者电源没有对地的隔离连接,仍然可以使用测试仪,但是我们不保证安全;

3、参数对应的环境温度是23℃±5℃;

4、保证值在出厂校验后一年内有效。
