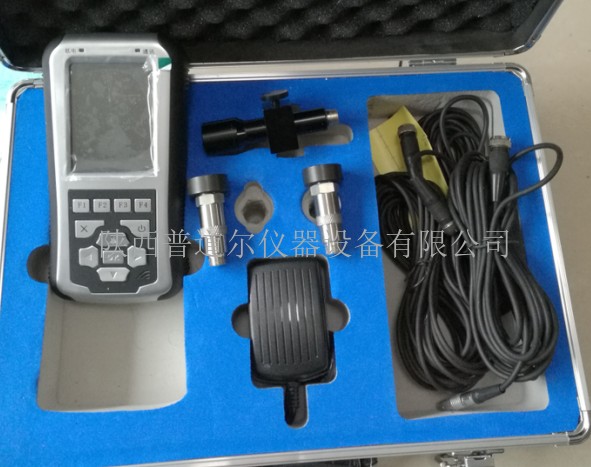

PDER-02振动分析仪

振动频谱分析仪是针对现场便携式应用特别开发的，它即满足了便携式采集要求，又实现了强大的现场数据采集和设备故障分析功能。

1．转子系统状态监测、故障诊断 :有各种量纲振动参数显示、时域波形实时显示存储、时域加窗、对数谱、幅值谱、相位谱、自相关、互相关、功率谱、转速三维谱、时间三维谱、轴心轨迹。对于各种转子系统故障（包括：转子不平衡、转子弯曲、不对中、油膜涡动、油膜振荡、旋转失速、喘振、转子与静止件摩擦、转子过盈配合件过盈不足、转子支承系统连接松动、密封和间隙动力失稳、转轴具有横向裂纹）均能达到良好的诊断效果。Windows界面，全中文单/双面机械故障分析软件包，方便实用。

2．滚动轴承的状态检测、故障诊断 :具有非量纲参数显示（包括：波形指标、峰值指标、裕度指标、峭度指标）、有量纲显示（包括：加速度、峰值、平均幅值）、时域波形分析、幅值概率密度分析、包络解调、频谱分析功能。对于滚动轴承的内外环、滚动体、保持架的损伤、摩擦及缺油等故障均可进行分析诊断。

3．齿轮箱的状态监测、故障诊断： 具有各种有量纲参数（振动加速度、速度、位移的峰值、平均幅值、有效值）及无量纲振动参数显示、时域平均、频域平均、包络解调、功率谱分析、倒频谱分析功能。可诊断齿轮箱的不同轴、偏心、局部异常、磨损、齿距误差、不平衡等故障。

主要特点：流程简易，优化的流程设计，人性化的考虑，使用人员几十分钟内就能掌握半岛游戏平台官网入口网址 的使用
体积小、重量轻、紧凑便携
大屏幕液晶显示，分辨率高，支持触摸屏，全屏幕触摸操作
超大的存储能力，标准配置的 1G 内存就可满足大容量数据采集的要求
功能： 可采集振动速度、加速、位移的各种参数
可测量两通道频谱、时域波形
可监测各个通道的棒图
可进行时域、频域平均分析
可进行轴心轨迹分析
锤击响应长时间波形记录，相当于数字磁带记录仪
启停车分析：波特图、极坐标图、三维谱，可采用等转速间隔或等时间间隔
单、双面现场动平衡（选配)
总值趋势，以观察变工况设备的总值波动曲线
分析频带宽，计算能力强，允许从 DC 到 2400000 CPM（0～40KHz）的分析范围，半岛游戏平台官网入口网址 中可直接计算双通道的 3200 线的 FFT，可满足**分析复杂机器（如高速齿轮）的振动要求
柔性的采集参数设置，高通滤波、低通滤波、采样长度、采样频率等参数可自由设置，满足各类机械设备状态数据采集的需要

频 谱 图：对时域波形进行频谱分析可以得到信号中所含个谐波分量的频率和幅值。以频率 Hz 或转频倍数为横坐标，以振幅为纵坐标，将分析结果绘制在图上即可得到频谱图。

频谱图是目前进行故障分析和诊断的*普遍使用的图形，从中可以得到有关信号所含频率成分的重要信息。该图还可在指定波形处显示对应点的幅值。频谱种类 包括幅值谱、功率谱、相位谱、倒频谱分析等，实时显示六个谱峰及对应频率、各种窗函数任选；线性、对数谱选择，用于不平衡、不对中、轴弯曲、轴裂纹等各种旋转机械常见故障分析；

流程简易，优化的流程设计，人性化的考虑，使用人员几十分钟内就能掌握半岛游戏平台官网入口网址 的使用
体积小、重量轻、紧凑便携
3 .5' 大屏幕液晶显示，分辨率高，支持触摸屏，全屏幕触摸操作
超大的存储能力，标准配置的 1G 内存就可满足大容量数据采集的要求

振动频谱分析仪功能介绍：
可采集振动速度、加速、位移的各种参数
可测量 1-2通道频谱、时域波形
可监测各个通道的棒图
可进行轴心轨迹分析
单、双面现场动平衡
总值趋势，以观察变工况设备的总值波动曲线
分析频带宽，计算能力强，允许从 DC 到 2400000 CPM （ 0 ～ 40KHz ）的分析范围，半岛游戏平台官网入口网址 中可直接计算双通道的 3200 线的 FFT ，可满足分析复杂机器（如高速齿轮）的振动要求
柔性的采集参数设置，高通滤波、低通滤波、采样长度、采样频率等参数可自由设置，满足各类机械设备状态数据采集的需要

基本参数:
存储容量： 2G
液晶显示： 3.5 '真彩液晶屏， 320 × 240 象素
触摸屏：全屏幕触摸操作
电池：锂电池，工作时间 >8 小时
电子钮扣： DALLAS1990A 或无线射频
工作温度范围： (-10 ～ 50) ℃
湿度： 95% RH 非冷凝

数据采集：
2 个振动通道＋ 1 个转速通道
采集参数： 硬件积分处理（不加积分、一次积分、二次积分），可以采集 加速度、速度、位移
独立信号处理：各通道独立的信号处理，确保各通道信号的独立性，杜绝通道间干扰
硬件程控增益放大器：放大倍数 1 、 2 、 4 、 8 、 16 、 32 、 64 、 128 、 256 自动调节，有效地提高了信号的信噪比
同时采保：硬件多通道同时采样保持，确保多通道振动信号的**同相位
抗混滤波：硬件自动调节
高速精密 AD：14 位、350K
动态范围：96dB 参数设置
采样频率、高通滤波、低通滤波、采样长度可以任意设置

频谱分析：
频谱种类：幅值谱、功率谱、相位谱、倒频谱等

谱线数：400、800、1600、3200
时域采样：1024、2048、4096、8192、16384
窗函数：汉宁、矩形等

选配件：

向导式操作，仅需 3－5步即可完成现场动平衡

可以从已保存的未完成动平衡过程继续进行动平衡

利用现场原有安装条件，开停机 2 ～ 3 次；

提供试重平衡法和影响系数法；

矢量分解、矢量合成便于平衡配重安装；

一次平衡可使不平衡量减少 90% 以上；

平衡报表生成及输出
