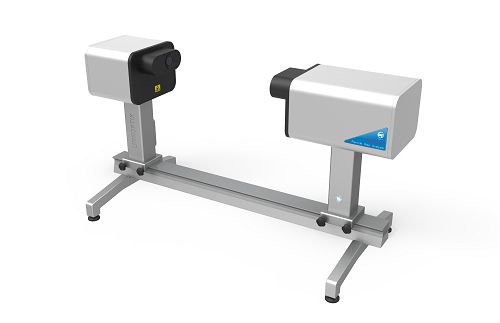

真理光学技术团队具有超过二十年的粒度表征及应用开发的经验，曾研发出中国第×台商用激光粒度分析仪。喷雾颗粒的大小及其控制决定了许多半岛bd体育手机客户端 的最终质量，如吸入给药过程中的药物输送，燃油喷雾，气溶胶，火箭发射时燃料的燃烧效率评估，能源化工行业及喷嘴研究等诸多应用。由于喷雾颗粒的高速运动，粒径范围宽及雾场的不规则，要求喷雾粒度分析系统具有高的适应性和高速衍射信号的处理能力。Spraylink超高速实时喷雾粒度分析仪专为应对这些挑战而设计，以实现对喷雾粒度进行准确的分析。

Spraylink高速喷雾粒度分析仪杰出性能包括：

◆ 10KHz的数据采集速率，能够完成每秒10000次喷雾粒径测量，从而动态捕捉0.1毫秒时间间隔的颗粒粒度分布

◆ 独特的透镜设计和光路系统优化，宽广的喷雾雾场测量范围

◆ 无需更换透镜，即可覆盖0.1um–2080um的动态测量范围

◆ 全自动智能光学对中

◆ 独特的镜头吹扫保护装置

◆ 用户自定义的光学导轨配置

◆ 最新高浓度补偿分析技术

◆ 灵活的多触发选项，实现不同应用的测量同步

◆ 全金属外壳和支撑配合高精度光学导轨计，兼顾极高的稳定性和灵活性

◆ IP65密封防水等级的发射和接收单元

◆ 喷雾全过程喷雾粒度变化跟踪分析

◆ 喷雾过程不同时刻喷雾粒度结果呈现，用于检查随不同时间喷雾颗粒大小变化的动态过程

◆ 测量结束后喷雾粒度历史结果回放功能

技术指标：

项目	指标
光学系统
测量原理	激光衍射法
粒径范围	0.1μm - 2080μm，无需更换透镜
光学模型	完全米氏理论，包括高浓度补偿技术
工作范围	0.3μm时为150 mm，7μm时为1800mm
浓度范围	最高遮光度：90%(取决于粒径范围)
检测系统	38 单元非均匀交叉及面积补偿的检测器阵列
光源	波长638 nm，20 mW 集成恒温及偏振空间滤波的高稳定固体激光器组件
激光安全	3B 级激光半岛bd体育手机客户端
光学对中系统	全自动智能系统
数据采集速率	最高10kHz， 连续可调
测量速度	每秒10000次
准确度	Dv50 优于 +/- 0.5%(NIST 可溯源乳胶标准)
重复性	Dv50 优于 +/- 0.5% (NIST 可溯源乳胶标准)
测量触发方式	内部：透光率或光衍射信号
	外部：TTL 电平输入或开关触发
外部设备同步	TTL 触发输出
软件
计算机最低要求	Inteli5处理器，8G内存，25G硬盘，
	配置鼠标、键盘和19 英寸平板显示器、USB接口
操作平台	Windows 7 或以上专业版
操作环境
密封等级	IP65 (适用于发射和接受系统)
温度	5℃-40℃
湿度	﹤85%，无冷凝
重量和尺寸
主机系统重量	28kg
主机尺寸(含光学导轨)	1100mmx460mmx538mm(长x宽x高)
