VB7200电动二通调节阀

型号:	VB7200
品牌:	沃茨
包装:	木箱
交货期:	2-3天

索取资料及报价

半岛bd体育手机客户端介绍

名称：VB7200电动二通调节阀

说明：

VB7200电动二通调节阀用于空调通风、热处理厂的工业和工厂流体控制。
VB7200电动二通调节阀包括阀体、阀盖、阀瓣、阀杆、轴封、密封件。

安装说明：

1、按阀体显示的流动方向安装
2、安装阀前应保证管道清洁、没有焊接时留下的氧化物
3、管道与阀体相连接时必须完全吻合。并不受振动
4、用高温流体（如蒸汽、过热的水、透热液体）作业的工厂，安装时应使用伸缩接头，以避免管道膨胀挤压阀体
5、驱动器垂直安装在阀体之上、避免驱动器装在阀的下面
6、需留出足够的空间以便日常维护时，从阀体上拆卸驱动器
7、阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中，也不能置于蒸汽、水力喷射或滴漏处

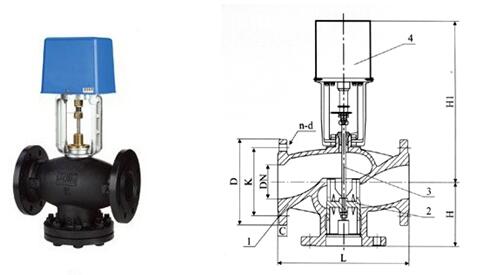

VB7200电动二通调节阀主要外形尺寸：

（电动调节阀二通）（电动调节阀三通）电动二通阀外形尺寸

型号	规格	L	H	D	C	K	n-d	压差Kpa	行程
VB-7200	DN65	290	158	185	20	145	4-18	400	40
	DN80	310	195	200	20	160	8-18	400	40
	DN100	350	216	220	20	180	8-18	300	40
	DN125	400	237	250	22	210	8-18	200	40
	DN150	480	282	285	22	240	8-22	100	40
	DN200	533	289	340	30	295	12-22	100	40

电动三通阀外形尺寸

型号	规格	L	H	H1	D	C	K	n-d	压差Kpa	重量(KG)	行程
VB-7300	DN65	290	158	150	185	20	145	4-18	400	23	45
	DN80	310	195	185	200	20	160	8-18	400	31	45
	DN100	350	216	205	220	20	180	8-18	300	39	45
	DN125	400	237	230	250	22	210	8-18	200	66	45
	DN150	480	282	280	285	22	240	8-22	100	87	45
	DN200	533	289	340	340	30	295	12-22	100	90	45
