LW3300螺纹综合测量仪

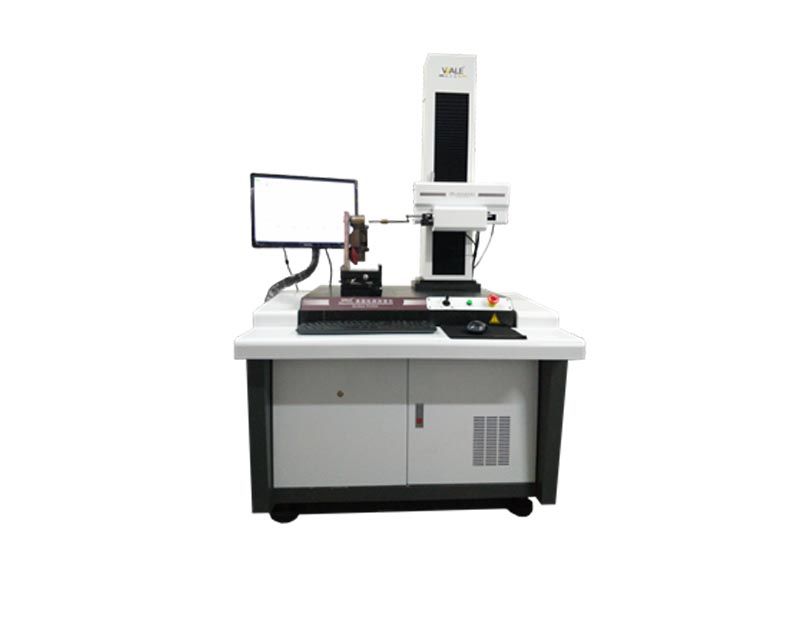

LW3300螺纹综合测量仪图片
型号: LW3300
品牌: 威尔
产地: 西安
半岛游戏平台官网入口网址 产地: 国产表面测试半岛游戏平台官网入口网址


半岛bd体育手机客户端 介绍
测量范围

外螺纹直径:16~60mm

内螺纹直径:16~60mm(更小需定制测针)

最大扫描范围:120mm

螺距:0.5~4mm

测量精度

圆柱螺纹环规:内径≥16mm,牙形半角≥27°

中径:±(5+6H/60)μm

小径:±(5+6H/60)μm

螺距:±(1.5+2H/4)μm


半岛bd体育手机客户端 特点

★ 测量效率:专用针对螺纹测量软件,所有参数自动计算,仅需数秒就能计算出所有结果。

★ 测量精度:各轴采用分辨率为0.05的高精度RENISHAW光栅,激光干涉仪修正,以保证有足够高精度的原始数据。

★ 智能程度:所有参数由计算机自动完成;测量可设定程序自动测量。

★ 方便程度:所测的上、下沿图形及参数均在一张报告中体现。

★ 测量范围:一次性可测量的螺纹长度为120mm。

★ 性价比:螺纹数据库按类型细分成模块单元,可按需配备,节约成本。

半岛bd体育手机客户端 简介

以表面轮廓测量仪为基础机台,测量原理与表面轮廓仪测量仪一样,即采用直角坐标测量法,通过X轴、Z轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件,将传感器所测量的坐标点数据传输到上位PC机,软件对所采集的原始坐标数据进行数学运算处理,标注所需的工程测量项目。



测量项目

螺纹测量:中径、单一中径、大径、小径、螺距、牙型全角、牙形半角、锥度、齿顶圆弧、齿底圆弧、齿顶宽、齿底宽、齿高等,并自动判别。
