SHK-A104电脑式万能材料试验机

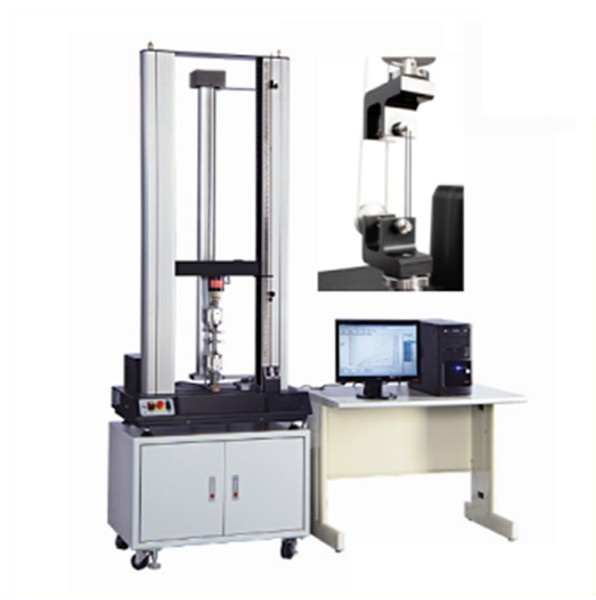

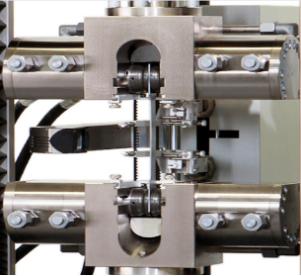

SHK-A104电脑式万能材料试验机图片
型号: SHK-A104
品牌: CHNTEST
产地: 苏州
半岛游戏平台官网入口网址 类别: 电子万能试验机
结构形式: 双立柱万能试验机


半岛bd体育手机客户端 介绍

SHK-A104电脑式**材料试验机采用全电脑伺服闭环控制系统,试验过程实时采集、处理分析、执行数据命令,有效保证准确的加载速度和测力范围,对载荷、位移的测量和控制有较高的精度和灵敏度。安装公司**研发高性能控制主板可实现材料定负荷试验,定位移形变试验,定时间周期往复的自动控制试验。

功能

适用于各种材料、半成品、成品等进行拉伸、剥离(90°和180°)、撕裂、穿刺、压缩、弯曲、剪切、两点延伸(需另配引伸计)、弹性模量(需另配模量传感器 )等物理力学性能的测试。

适用行业

广泛应用于计量质检;橡胶塑料;冶金钢铁;机械制造;电子电器;汽车生产;纺织化纤;电线电缆;包装材料和食品;半岛游戏平台官网入口网址 仪表;食品药品:医疗器械;民用核能;民用航空;高等院校;科研实验所;商检仲裁、技术监督部门;建材陶瓷;石油化工;其它行业。

半岛bd体育手机客户端 特性

采用进口力传感器、光电编码器进行力值和位移测量,控制器采用嵌入式单片微机结构,内置功能强大的测控软件,集测量、控制、计算、存储功能于一体。具有自动计算应力、延伸率(需加配引伸计)、抗拉强度、弹性模量的功能,自动统计结果;自动记录最大点、断裂点、指定点的力值或伸长量;采用计算机进行试验过程及试验曲线的动态显示,并进行数据处理,试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑,并可打印报表,半岛bd体育手机客户端 性能达到先进水平。

满足标准

《GB/T16491-2008 电子**试验机》

随机附件

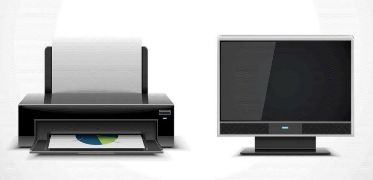

电源线/串口线 拉伸夹具一套(可选) 电脑打印机(可自配) 说明书/保修卡等

A1系列|双柱立式

增值附件

小变形引伸计 液压平推夹具 压缩夹具 三点抗弯夹具

技术参数

型号 SHK-104
最大负荷 10kg,20kg,50kg,100kg,200kg,500kg,10kn,20KN
精度等级 0.5级
有效测力范围 0.4%~100%
测力精度 示值的±0.5%以内
试验机分辨率 最大负荷1/500000,内外不分档,且全程分辨率不变
负荷传感器 基本配置:拉、压传感器(最大负荷)一只扩展配置:可加配多个传感器
有效试验宽度 380mm
有效拉伸空间 1000mm(不含夹具)
试验速度范围 0.001~500mm/min
位移测量精度 示值的±0.5%以内
变形测量系统(根据需求选配) 扩展配置:大变形:最小标距10mm、变形范围:800mm(适用于橡胶等延伸量较大的试样)扩展配置:小变形(5025):标距50mm 变形范围:25mm(适用于钢材等延伸量较小的试样)
变形测量精度 示值的±0.5%以内 (可根据客户要求选配大变形或小变形)
位移示值准确度 ±0.3%
位移分辨率 0.04μm
力控速率调节范围 0.005~10% F?S/s
力控速率控制精度 力控速率<0.05% F?S/s时:±0.5% 力控速率≥0.05% F?S/s时:±0.3%
伸长速率调节范围 0.005~10% FS/s
恒力、恒变形、恒位移控制精度 设定值<10% F?S/s时:±1% 设定值≥10% F?S/s时:±0.3%
安全装置 电子限位保护
升降装置 快/慢两种速度自动控制,可点动
返回功能 手动或自动两种选择、试验结束后自动或手动以最高速度返回试验初始位置
超载保护 超过最大负荷10%,机器自动保护
夹具配置 拉伸夹具一套、压缩夹具一套
主机尺寸 1210×610×2200mm(长*宽*高)
动力系统 台湾台达伺服电机+驱动+台湾TBI滚珠丝杆
电源 220V、50HZ、
功率 0.75KW(根据不同力值需求,标配不同功率电机)
主机重量 150 Kg

A1系列|双柱立式

软件功能介绍:

1.测试标准模块化功能:提供使用者设定所需应用的测试设定,范围涵盖GB、ASTM、DIN、JIS、BS…等测试标准规范。
2.试样资料:提供使用者设定所有试样数据,一次输入可重复使用。并可自行增修公式以提高测试数据性。
3.双报表编辑:完全开放式使用者编辑报表,供测试者选择喜好的报表格式(测试程序新增内建EXCEL报表功能扩展了以往单一专业报表的格局)4.各长度、力量单位、显示位数采用动态互换方式,力量单位T、Kg、N、KN、g、lb,长度单位mm、cm、inch。
5.图形曲线尺度自动化(Auto Scale),可使图形以较佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图,以及多曲线对比。
6.测试结果可以EXCEL格式的数据形式输出。
7.测试结束可自动存档、手动存档,测试完毕自动求算最大力量、上、下屈服强度、环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、总能量、弯曲模量、断点位移x%荷重、断点荷重X%位移、等等。备份:测试数据可保存在任意硬盘分区。
8.软件具有历史测试数据演示功能。

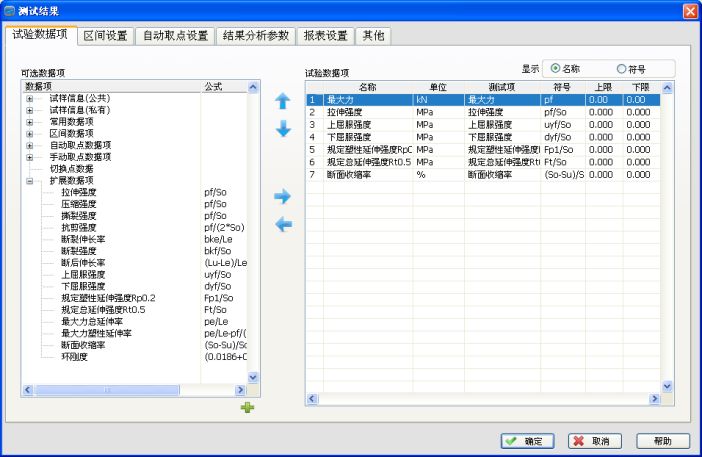

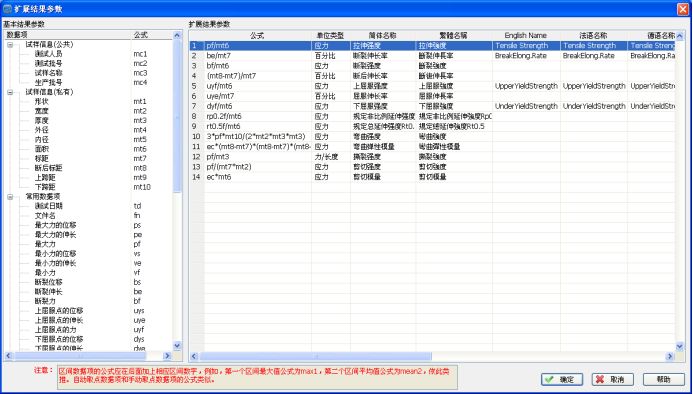

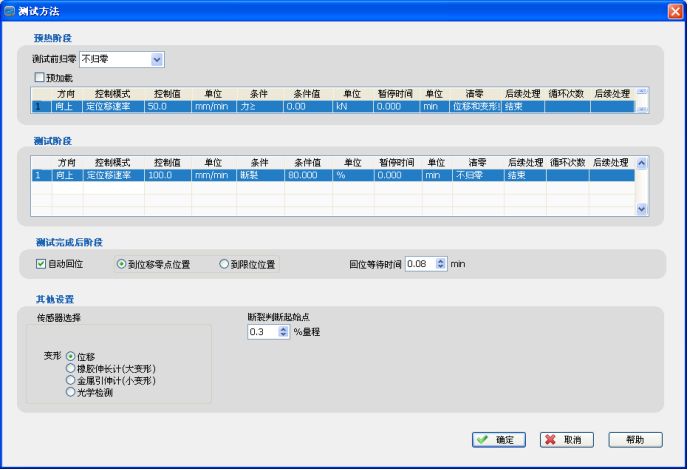

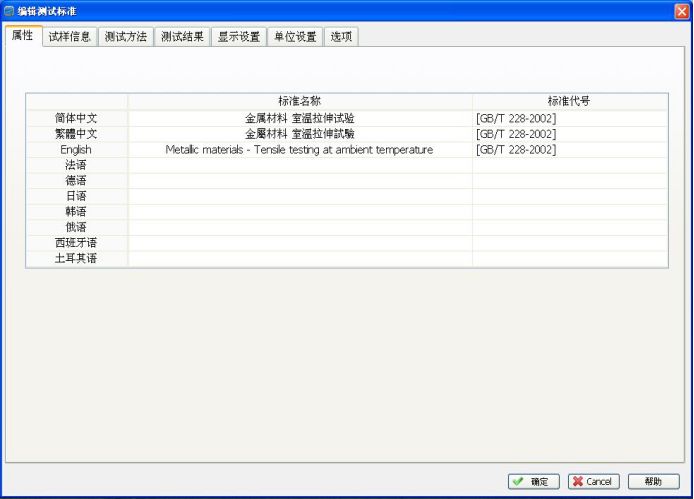

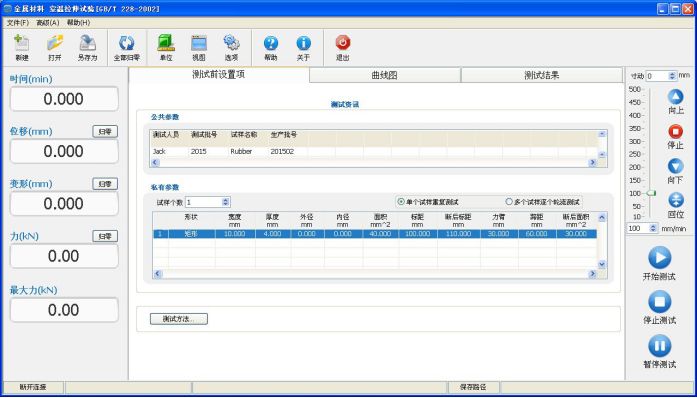

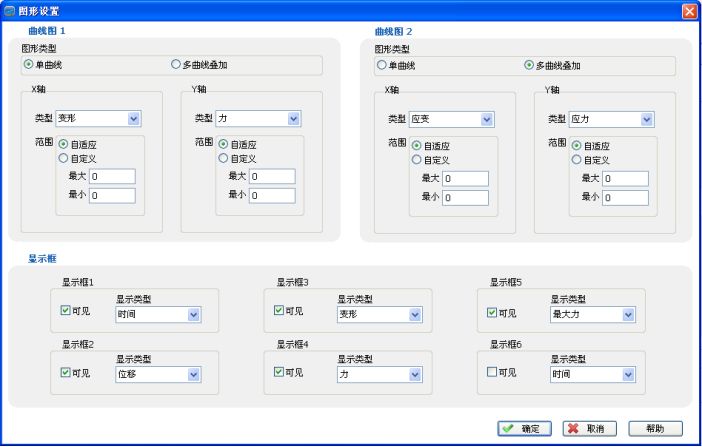

9.软件界面参考:

设备通用技术指标
1.计算机的数据采集率:加载、延伸和应变通道同时工作时最高 1 kHz2.位置测量精度:±0.02 mm 或位移的 0.05%(取大值)3.横梁速度精度(零载荷或恒载荷):设定速度的 ±0.5%4.载荷测量精度:示值读数的 ±0.5%,载荷传感器满量程至容量的 1/1005.应变测量精度:示值读数的 ± 0.5% 至引伸计满量程 1/1006.单相电压: 220V AC ±10%,50 至 60 Hz。 电源应无最大峰谷值高于平均电压 10% 的尖锋、 电涌或涌冲。
7.工作温度:+10℃ 至 +35℃8.环境湿度范围: ≤80%,无冷凝9.机器运行环境:针对正常的实验室条件设计。如果实验室或周边环境中有超常量粉尘、腐蚀性气体、强电磁场或 有害物质等,必须对试验设备采取保护措施。定期检查控制器后面板的连接线是否接触良好,如有松动,应及时紧固。试验后若有一段较长的时间不用机器时,关闭控制器和电脑。控制器上的接口为一一对应,插错接口可能对设备造成损坏

注释:
1. 载荷测量系统符合或超出以下标准:GB/T16491、GB/T16825.1、ASTM E4、BS 1610、DIN 51221、ISO 7500-1、EN 10002-2 和 AFNOR A03-501。

2. 应变测量系统符合或超出以下标准:GB/T16491、JB/T6146、ASTM E83、BS 3846、ISO 9513 和 EN 10002-4。

3. 本样本介绍的所有材料试验系统均符合所有相关的国家标准。

4. 垂直试验空间是从机架底座平台的上表面到移动横梁的下表面之间的距离,不包括载荷传感器、夹 具和工装装置。
