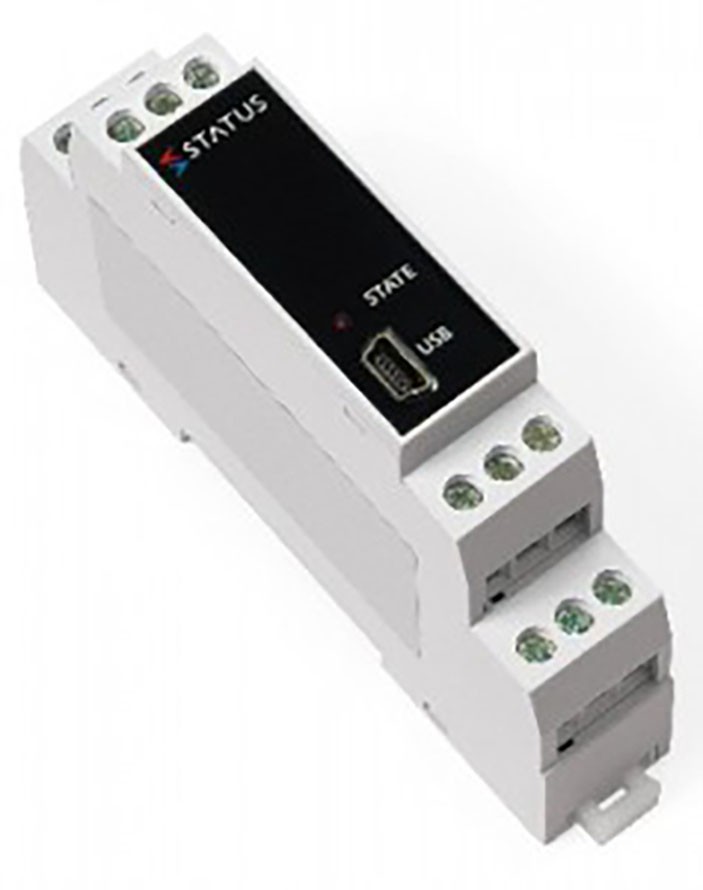

SEM1615USB编程通用输入DIN导轨温度变送器
通用双通道输入
DIN导轨安装4至20 mA回路输出
MATHS功能
通过USB端口下载的传感器特性允许自定义类型
FLASH测试到4 KV DC
SEM1615是DIN导轨安装的通用变送器，可接受RTD，热电偶，电位计或毫伏输入信号，并将其转换为工业标准（4至20）mA传输信号。
SEM1615使用标准USB线和下载的免费配置软件“USBSpeedlink”进行编程。
传感器参考
SEM1615传感器通过基于Windows的“USBSpeedlink”软件进行参考，可实现紧密匹配
到已知的参考传感器，消除可能的传感器错。
自定义线性化
SEM1615可以通过自定义线性化进行编程，以适应非标准传感器或传感器
不寻常或独特的特征。
传感器烧坏检测
如果传感器导线断开或断开连接，SEM1615输出将自动转到用户定义的级别（上限或下限）或预设值。
输出电流预设
为便于系统校准和调试，输出可在4至20 mA范围内的任何位置设置为预定水平。
| 电气输入 |
| 范围+选项 |
精度 |
稳定性 |
| 电阻 |
|
|
| 10到10000Ω |
10至500Ω±0.055Ω， |
0至500Ω0.013Ω/°C， |
| 激发200 uA |
500至2500Ω±0.5Ω， |
500至2500Ω0.063Ω/°C， |
| 引线电阻0至20Ω |
2500至10500Ω±0.2％读数 |
2500至10500Ω，0.27Ω/°C |
| 2,3或4线连接 |
+ 2线引线错误 |
|
| 滑线 |
|
|
| 0至100％ Travel导线电阻（1至100）KΩ |
± 0.1 % |
±0.001%/°C |
| mV |
|
|
| -205至205mV DC |
±0.02 mV |
±0.005 mV /°C |
| -1000至1000mV DC |
±10.0 mV |
±0.02 mV /°C |
| 输入RTD RTD（2,3或4线单/双线双通道;仅用于双操作的隔离尖端） |
| PT100 (IEC) |
-200至850℃ |
0.2°C±（读数的0.05％）
（加上传感器错误） |
| PT500 (IEC) |
-200至850℃ |
| PT1000 (IEC) |
-200至600℃ |
| Ni100 |
-60至180℃ |
| Ni120 |
-70至180℃ |
| Ni1000 |
-40至150℃ |
| Cu53 |
-40至180℃ |
| Cu100 |
–80至260℃ |
| Cu1000 |
-80至260℃ |
| 库包含更多标准/类型，包括硅传感器 |
| 温度稳定性： - 参考热效应的电阻稳定性值 |
| 传感器输入TC |
|
|
| 类型 |
范围 |
精度/稳定性 |
| K |
-150至1370℃ |
±0.1％满量程±0.5℃
（加上传感器错误） |
| J |
-200至1200℃ |
| N |
-270至1300℃ |
| E |
-260至1000℃ |
| T |
-270至400℃ |
±0.2％满量程±0.5℃
（加上传感器错误） |
| R |
-0至1760℃ |
满量程的±0.1％±0.5℃
超出范围800至1760℃ 加上传感器错误 |
| S |
-0至1760℃ |
| L |
-200至900℃ |
±0.1％满量程±0.5°C
（加上传感器错误） |
| U |
-200至600℃ |
| B |
0至1820℃ |
| C |
0至2300℃ |
| D |
0至2300℃ |
| G |
0至2300℃ |
| 库包含更多标准/类型 |
| 温度稳定性： - 参考热效应的mV稳定性值 |
双通道操作 |
|
|
热电偶A & B |
功能; 平均值，冗余，A + B，A – B，最高，最低 |
mV A & B |
功能; 平均值，A + B，A – B，最高，最低 |
RTD A＆B |
两线连接。 功能; 平均值，A + B，A – B，最高，最低 |
冷端（环境传感器） |
|
热敏电阻10K Beta 3380 |
-30至70°C |
±0.2°C |
| 热漂移 |
在20°C时为零 |
± 0.05 °C/ °C |
| 输出 |
| 类型/功能 |
范围/描述 |
精度/稳定性/注释 |
| 两线电流 |
4至20 mA |
mA输出/ 2000或5 uA，以较大者为准 |
| 热漂移 |
20°C时为零 |
±1 uA /°C |
| 用户设置最小电流 |
3.5至4.0 mA |
3.8 mA默认值 |
| 用户设置最大电流 |
20至23.0mA |
20.5 mA默认值 |
| 用户设定的误差电流 |
3.5至23.0mA |
范围内的任何mA值 |
| 用户预设电流 |
3.5至23.0mA |
用于诊断 |
| 环路效应 |
± 0.2 uA / V |
|
| 回路供电 |
10至30V DC，> 35 mA |
安全特低电压SELV |
| 最大输出负载 |
[(V电源- 10)/20]KΩ |
700 ? @ 24 V DC |
| 保护 |
保护反向和过压 |
|
| USB用户界面 |
|
|
| 型号/功能 |
范围/描述 |
注释 |
| USB 2.0 |
Mini B USB |
USB仅为配置供电设备。 实时数据的电源回路。 |
| 波特率 |
38,400 |
|
| 传感器配置 |
传感器类型 |
TC / mV / RTD /欧姆/滑线
双TC / mV / RTD |
| 传感器偏移 |
双传感器使用单独的偏移 |
| 传感器故障高或低 |
双传感器共享传感器故障 |
| 预设传感器值 |
用于诊断 |
| 设置编号线，电阻输入 |
2,3或4线 |
| T / C冷端补偿 |
自动或固定 |
| 探查配置 |
设置探查器输入范围 |
在传感器单元 |
| 设置探查器段 |
4至22段 |
| 输入配置文件X~Y值 |
|
| 设置探查器输出单位 |
|
| 设置输出过程范围 |
|
| TC和RTD仅输入设定单位 |
探查成立 |
| 输出信号 |
选择重新传输的过程范围 |
设置在探查器输出单元中 |
| 设置最小电流 |
3.5至4.0 mA |
| 设置最大电流 |
20至23.0 mA |
| 设置错误电流 |
3.5至23.0mA |
| 预设回路电流 |
3.5至23.0mA |
| 阻尼 |
用户设置过程变量（PV）阻尼 |
1到32秒达到70％的最终值 |
| 诊断 |
读（PV，MA，CJ℃，错误＆
断电）登录点回 来自设备设置日志周期清除日志并启动新日志 导出日志数据 检测开路传感器导线 校准日期，证书编号，校准 |
高达150分
记录速率（1到60）每小时读数 |
| 实时数据 |
读过程变量（PV） |
|
| 读取分析器输入信号 |
|
| 读取分析器输出信号 |
|
| 读冷端温度 |
|
| 读取％输出 |
|
| 读取mA输出 |
|
| 功能 |
描述 |
| 隔离 |
闪光灯在4 KV DC，工作电压50 V AC下测试5秒 |
| 更新时间 |
200毫秒 |
| 响应时间 |
500毫秒，达到70％的最终值 |
| 启动时间 |
5秒 |
| 预热时间 |
2分钟 |
| 环境温度 |
操作/存储-30至70℃ |
| 环境湿度 |
操作/存储10至90％RH无冷凝 |
| 安装外壳 |
EN50022 DIN导轨外壳，提供> = IP65的保护 |
| 环境配置 |
10至30℃ |
| 外壳 |
DIN 43880 |
| 材料 |
聚酰胺6.6 |
| 尺寸 |
17.5 mm ×56.4 mm ×90 mm |
| 外壳 |
DIN导轨安装 |
| 重量 |
约70g |
| 颜色 |
灰色 |
| 输出 |
螺丝端子2.5毫米最大针脚（4,5） |
| 输入 |
螺丝端子2.5毫米最大引脚（7,8,9,12） |
| USB |
Mini B USB |
| EMC |
BS EN 61326：工业 |
| 防护等级 |
BS EN 60529 |
| RoHS |
指令2011/65 / EU |
