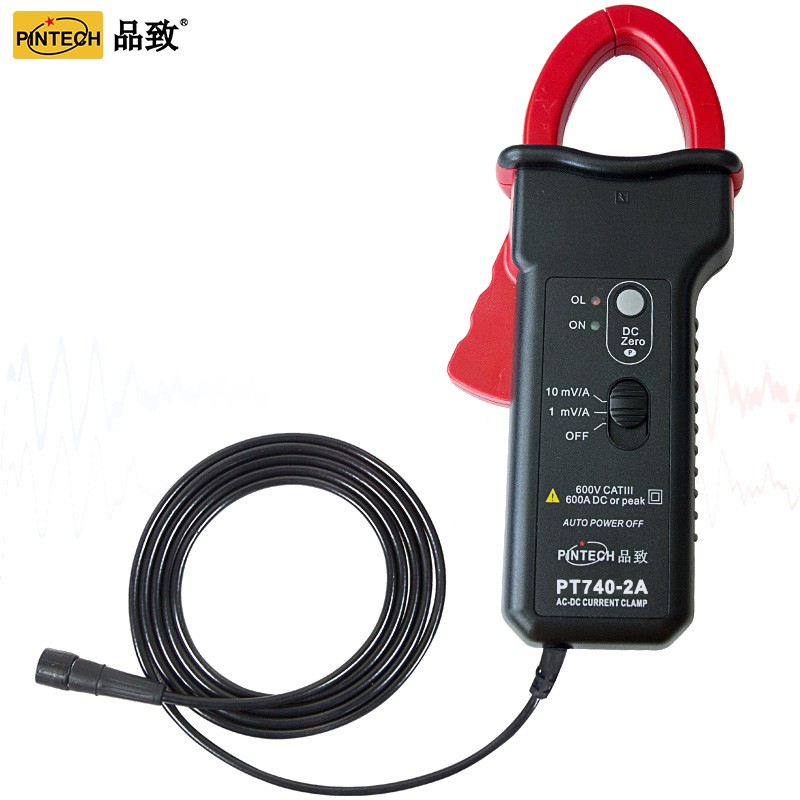

PT740-2A(600A,DC-150kHz)电流探头 简略说明： PT740-2A（带有BNC接头） 输入：AC:0.2-60A,DC:0.4-60A;A:C:60-600A DC:60-600A 变比：1A/10mV,1A/1mV 自动归零，使用BNC接头输入示波器
技术参数
PT740-2A是非常专业的交直流电流钳，能够快速、安全、简单地测量所有AC/DC电流。采用霍尔效应原理进行测量，能够测量600A直流以及600A交流峰值。PT740-2A还适用于功率测量，能够在DC干扰的情况下测出RMS值。其完全使用在示波器或其它带BNC输入的半岛游戏平台官网入口网址 上，是一款高精度的电流钳，具有一个mV的BNC输出。能直接下来显示示波器或自动调零系统中。
PT740-2A钳形交直流电流探头 |
精度和相移 |
电流量程 |
0.2A～60A峰值， 0.4A～60A直流 |
60A～600A峰值， 60A～600A直流 |
输出信号比 |
10mV/A（100:1） |
1mV/A（1000:1） |
输出信号百分误差 |
1.5%±5mV |
| 噪声 |
1mV rms |
上升/下降时间 |
2.3μs |
参考条件：18℃～28℃，20～75%RH，正弦信号频率48Hz～65Hz,外磁场<40a> |
带宽 |
DC～150kHz（-3dB） |
负载阻抗 |
≥1MΩ和≤100pF |
插入阻抗 |
50Hz时0.39mΩ,1000Hz时58mΩ |
工作电压 |
Max 600V rms |
共模电压 |
Max 600V rms |
相邻导体影响 |
50Hz时，<10ma> |
颚口导体位置影响 |
0.5%读数 |
电池 |
9V碱性电池(符合NEDA 1604A，IEC 6LR61) |
电池容量容量指示 |
>6.5V时，绿色LED亮 |
9V电池 |
待机时长120H |
超载指示 |
红色LED亮 |
自动关机时间 |
10分钟 |
直流零位调整 |
√ |
颚口插入导体 |
1根电缆：直径30mm：2根电缆：直径24mm或2х31.5х10mm汇流线 |
工作温度 |
0～50℃ |
工作湿度 |
20～75%RH |
尺寸 |
224х97х44mm |
重量 |
440g |
颜色 |
深灰色箱体；红色颚口 |
输出 |
线长2M，BNC接口，可定制万用表专用接口 |

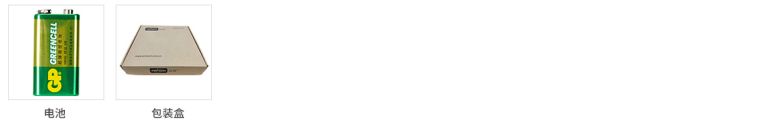

配件明细
