20MHz双通道便携式示波器MDO 7022
20MHz双通道便携式示波器MDO 7022图片
型号: MDO 7022
品牌: PINTECH(品致)
产地: 广州
索取资料及报价
型号: MDO 7022
品牌: PINTECH(品致)
产地: 广州
半岛bd体育手机客户端 介绍

20MHz双通道便携式示波器 MDO 7022 20MHz带宽 2通道 100MS/s实时采样率 超薄机身,占用更小的操作空间 7英寸(800 × 480 像素)高分辨率显示 支持SCPI通信功能、labview 通信功能 30种自动测量值,可一键显示

技术参数

型号

MDO 7022

带宽

DC-20MHz

实时采样率

100MS/s

时基范围 (s/div)

5ns/div - 1000s/div, step by 1 - 2 - 5

上升时间 (BNC上典型值)

≤17.5ns

通道

2

显示

7英寸TFT(真彩色)液晶屏幕,65535色,800 × 480 像素

输入阻抗

1MΩ ± 2%, 与20pF±5pF并联

通道间的隔离度

50Hz : 100 : 1, 10MHz : 40 : 1

最大输入电压

400V (PK - PK) (DC+AC, PK - PK)

直流增益精确度

±3%

存储深度

10K

直流精度 (平均)

Average≥16:±(3% reading + 0.05 div) for △V

探头衰减系数

1X, 10X, 100X, 1000X

低频响应 (交流耦合, -3dB)

≥10Hz (在BNC处, -3dB)

频率稳定度

±100ppm

工作温度

0~40℃

工作湿度

0~90%RH
波形内插

sin (x) / x

时间间隔(△T) 测量精确度

单次 : ±(1 采样间隔 + 100ppm x 读数 + 0.6ns),

平均>16 : ±(1采样 间隔时间 + 100ppm x 读数 + 0.4ns)

输入耦合

DC, AC , GND

垂直精度 (A/D))

8 bits ,两通道同时采样

垂直灵敏度

5mV/div - 5V/div (at input)

触发

边沿、视频

触发方式

自动、正常、当次

触发电平范围

距屏幕中心 ±5格

信号制式和行/场频率

支持任何场频或行频的NTSC、PAL和SECAM广播系统

光标测量

光标间电压差(△V),光标间时间差(△T),光标间时间差&电压差(△V),自动光标

自动测量

峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积

波形计算

+, -, x, ÷, 反相, FFT

波形存储

16组波形

李沙育图形

带宽

满带宽

相位差

±3 degrees

标准接口

USB host, USB device

频率计

支持

电源

100V - 240V AC, 50/60Hz, CAT II

尺寸(长x高x宽)

301 x 152 x 70 mm

重量

1.1kg

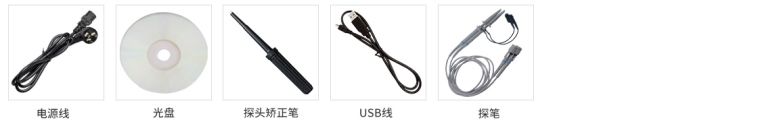

配件明细
