100MHz四通道数字示波器MDO 704

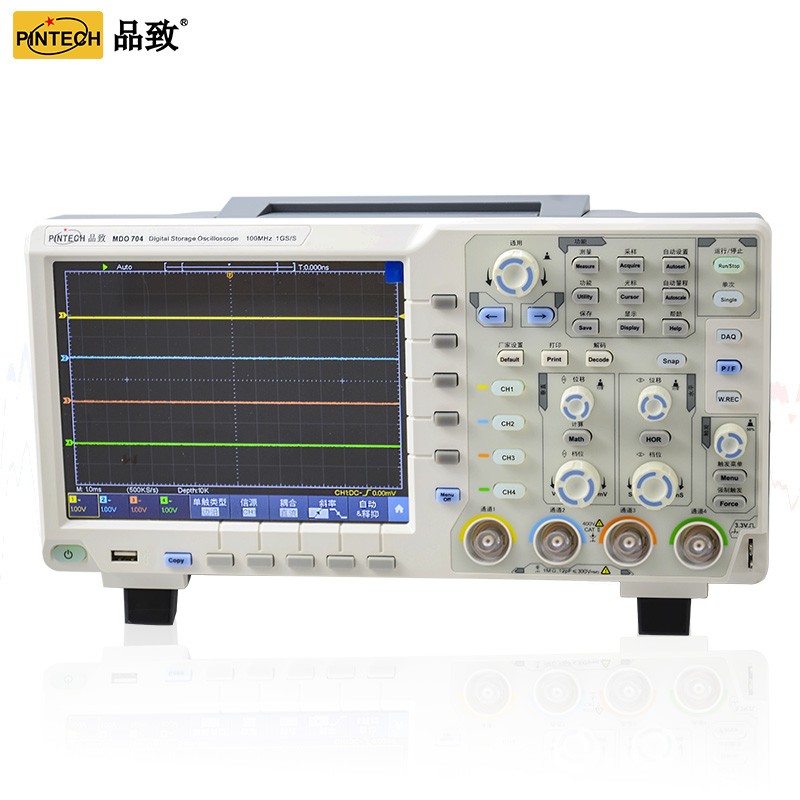

100MHz四通道数字示波器MDO 704图片
型号: MDO 704
品牌: PINTECH(品致)
产地: 广州
索取资料及报价
型号: MDO 704
品牌: PINTECH(品致)
产地: 广州
半岛bd体育手机客户端 介绍

100MHz四通道数字示波器 MDO 704 100MHz带宽,1GS/s实时采样率 4通道 最高14bits 垂直分辨率 示波器+信号源+万用表+频率计+记录仪(如需要可咨询选配) 40M存储深度 45,000 wfms/s波形刷新率

技术参数

支持波形录制回放功能,支持灰度及色温功能,配置多点触控屏,拥有更便捷的操作体验。

8英寸(800x600)高分辨率显示,丰富的触发和解码功能(选配),支持SCPI通信功能、labview 通信功能。

型号

MDO704

带宽

DC-100MHz

实时采样率

1GS/s

垂直分辨率(A/D)

8bits

存储深度

40M

波形刷新率

45,000 wfms/s

时基范围(s/div)

2ns/div - 1000s/div, step by 1 - 2 - 5

上升时间(BNC上典型的)

≤3.5ns

通道

4

显示

8英寸(800×600)TFT LCD,支持多点触控

输入阻抗

1MΩ±2%,与15pF±5pF并联

通道间的隔离度

50Hz : 100 : 1, 10MHz : 40 : 1

最大输入电压

1MΩ ≤ 300Vrms;

直流增益精确度

±3%

直流精度 (平均)

平均≥16:±(3% +0.05div) for △V

探头衰减系数

0.001X - 1000X, step by 1 - 2 - 5

低频响应(交流耦合,-3Db)

≥5Hz(在BNC处)

工作温度

0~40℃

工作湿度

0~90%RH

频率稳定度(水平精度)

±1ppm

波形内插

(sinx) / x,x

时间间隔(△T)测量精确度

单次: ±(1采 样间隔时间+1ppm x读 数+0.6ns); 平均>16:±(1采 样间隔时间+1ppm ×读数+0.4ns)

输入耦合

DC, AC, GND

垂直灵敏度

1mV/div - 10V/div (at input)

触发类型

边沿, 视频, 脉宽, 斜率, 欠幅(Runt), 超幅(Windows Trigger), Timeout, 第N边沿, 逻辑, I2C, SPI, RS232, CAN ( 可选)

解码类型(可选)

I2C, SPI, RS232, CAN

触发方式

自动, 正常, 单次

垂直移动范围

±2V(1mV/div~50mV/div);±20V(100mV/div~1V/div);±200V(2V/div~10V/div)

信号制式和行/场频率

(视频触发类型)

支持任何场频或行频的NTSC、PAL和SECAM广播系统

光标测量

光标间电压差(△V),光标间电压差(△T),光标间时间差 & 电压差(△V),自动光标

自动测量

峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积

数学操作

+, -, ×, ÷, FFT

存储波形

100组

李沙育图形

带宽

满带宽

相位差

±3 degrees

接口

USB, Pass/Fail, LAN, VGA(选配)

频率计

支持

电源

100V - 240V AC, 50/60Hz, CAT II

Fuse

2A, T class, 250V

电池 (可选)

3.7V, 13200mA

尺寸

340mm(长)x177mm(高)x90mm(宽)

万用表性能参数 (选配)

数字显示

3? 位 (最大显示 4000)

二极管

0V -1.5V

输入阻抗

10MΩ

通断测试

<50 (±30) beeping

电容

51.2nF - 100uF: ±(3% ± 3 digits)

电压

DCV: 400mV, 4V, 400V: ±(1 ± 1 digit); max input: DC 1000V

ACV: 4V, 40V, 400V: ±(1 ± 3 digits); frequency: 40Hz - 400Hz; max input: AC 750V (virtual value)

电流

DCA: 40mA, 400mA: ±(1.5% ± 1 digit); 10A: ±(3% ± 3 digits)

ACA: 40mA: ±(1.5% ± 3 digits), 400mA: ±(2% ± 1 digit), 10A: ±(3% ± 3 digits)

电阻

400Ω: ±(1% ± 3 digits),4kΩ - 40MΩ: ±(1% ± 1 digit)

任意波形信号发生器参数 选配

最大输入频率

25MHz

采样率

125MS/s

通道数

双通道

垂直分辨率

14 bits

输出幅度

2mVpp - 6Vpp

任意波长度

8K

标准波形

正弦波、方波、脉冲波、锯齿波

任意波形

指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等46种内建波形以及用户自定义波形

选配功能

VGA

VGA接口

RS232

RS232解码

WIF

Wifi 功能

SPI

SPI解码

AWG

任意波形信号发生器

I2C

I2C解码

DMM

万用表功能

CAN

CAN触发/解码

BAT

电池(3.7V 13200mAh)

VGA

VGA接口

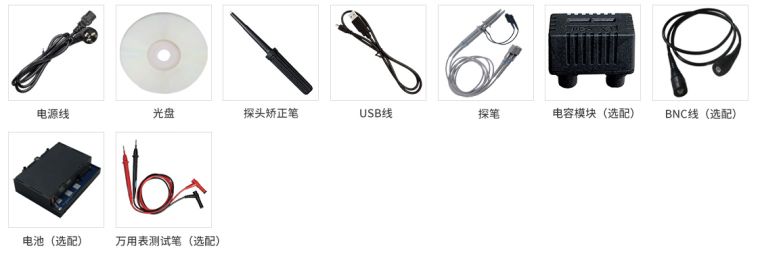

配件明细
