100MHz双通道手持示波器THS6102

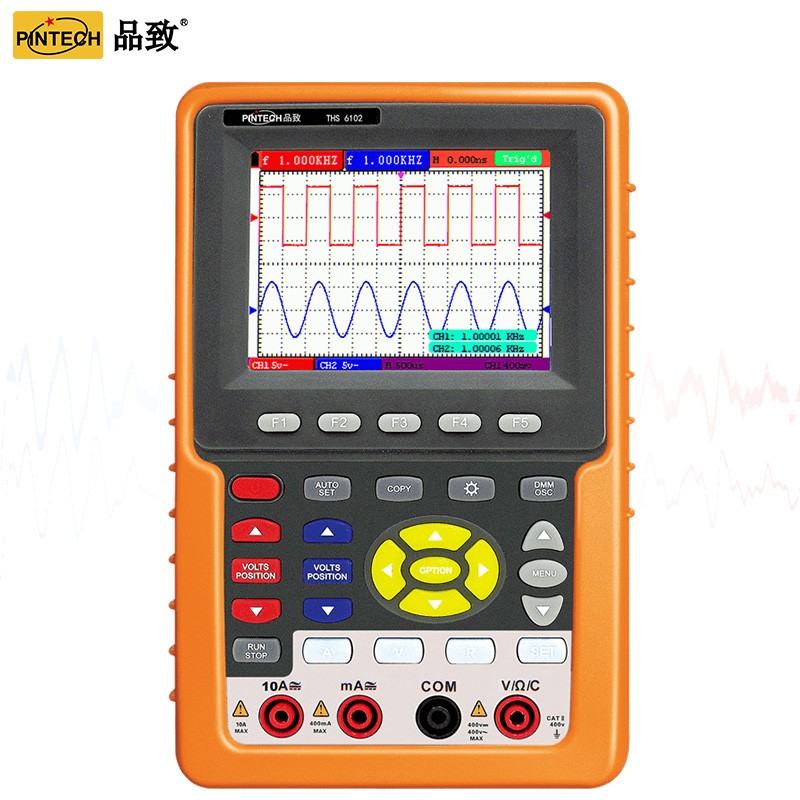

100MHz双通道手持示波器THS6102图片
型号: THS6102
品牌: PINTECH(品致)
产地: 广州
索取资料及报价
型号: THS6102
品牌: PINTECH(品致)
产地: 广州
半岛bd体育手机客户端 介绍

THS 6102手持数字示波器 数字示波器 / 万用表 / 频率计三合一 100MHz带宽 1GS/s实际采样率 双通道输入,多种高级触发功能,可调触发灵敏度 全自动量程功能,方便检测与调试 丰富了20多种自动测量功能 波形录制回放功能 3.7英寸半反透式LCD彩色屏幕,让您在强光下也能清晰读数

技术参数

型号

THS6102

带 宽

DC-100MHz

实时采样率

1GS/s

上升时间(BNC上典型的)

≤3.5ns

存储深度

每个通道最高可达6000个点

通 道

双通道

显 示

3.7英寸TFT(真彩色)液晶屏幕

独立的浮地隔离通道

万用表与示波器输入地是隔离的

时间间隔(△T)

测量精确度

单次:±(1采样间隔时间+100ppm×读数+0.6ns),

>16个平均值:±(1采样间隔时间+100ppm×读数+0.4ns)

输入耦合

直流、交流、接地

输入阻抗

1MΩ±2%,与15pF±5pF并联

时基范围

5ns/div~100s/div,按1~2~5进制方式步进

垂直灵敏度

5mV/div~5V/div(在输入BNC处)

垂直分辨率

8bit

最大输入电压

400V(DC+AC峰值、1MΩ输入阻抗)(10:1探头衰减)

触发类型

边沿触发

上升沿、下降沿

视频触发

行、场、奇场、偶场、任意行触发

交替触发

触发方式

自动、正常、单次

自动测量

峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B

直流增益精确度

±3%

数学操作

加、减、乘、除、反相、FFT

存储波形

4组波形

李沙育图形

带宽

满带宽

相位差

±3 degrees

光标测量

光标间电压差(△V),光标间时间差(△T)

U盘拷贝功能

支持,可链接U盘进行存储

标准接口

USB

工作温度

0~40℃

工作湿度

0~90%RH
电 源

电源适配 / 电池

电 池

自带锂电池7.4V,3500mAh

尺 寸

180mm (长)×113mm (高)×40mm (宽)

重 量

645克(主机)

万用表部分性能参数

数字显示

3位(最大显示4000)

输入阻抗

10MΩ

电 压

VDC : 400mV, 4V, 40V, 400V, 1000V : ±(1% ± 2个字); 最大输入电压:DC 1000V

VAC : 4V, 40V, 400V : ±(1% ± 3个字), 750V : ±(2% ± 3个字); 频率范围:40Hz ~ 400Hz;

最大输入电压:AC 750V 有效值

电 流

DC : 40mA, 400mA : ±(1.5% ± 1个字), 10A : ±(3% ± 3个字)

AC : 40mA : ±(1.5% ± 3个字), 400mA : ±(2% ± 1个字) ,10A : ±(5% ± 3个字)

电 阻

400Ω : ±(1% ± 3个字), 4kΩ ~ 4MΩ : ± (1% ± 1个字), 40MΩ : ±(1.5% ± 3个字)

电 容

51.2nF~100uF:±(3%±3个字)

二极管

电压读数:0V~1.5V

通断测试

判断电阻<50Ω(±30Ω)(蜂鸣)

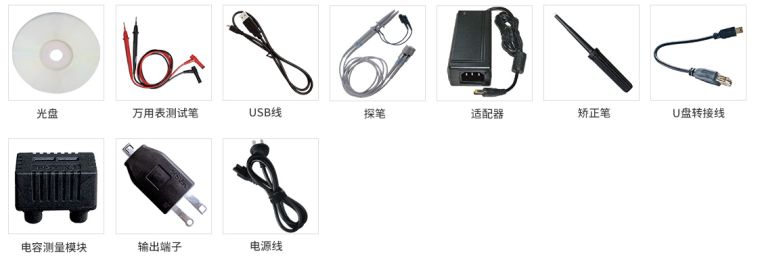

配件明细
