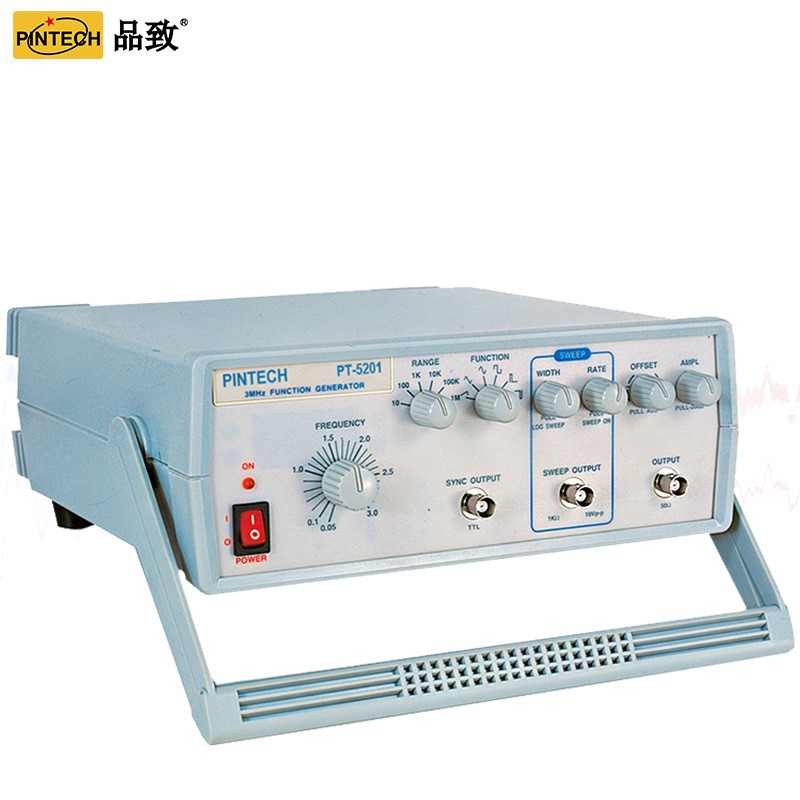

函数波型产生器PT-5201 简略说明: 刻度上直接标示6种波形,更方便使用。 频率产生从0.5Hz~3MHz。 线性及对数扫描功能。 最大20Vpp输出(无载)。 超特价机种,物超所值
技术参数
频率共同性 |
产生频率范围 |
0.5Hz ~ 3MHz,以五位数LED显示,最高解析度0.001Hz,共分六档,使用旋转式开关选择 |
输出波形 |
斜波,三角波,正弦波,方波,正脈波,負脈波共六种波形,以旋钮开关直接选择其一输出 |
稳定性 |
0.1%于开机15分钟后 0.2%开机24小时后 |
直流抵补(DC OFFSET) |
连续可变有开关隔离直流 ; 最大范围 + - 10V(无载), + - 5V(50Ω负载) |
斜波 |
频率范围 |
0.5Hz ~ 2.5MHz,以五位数LED显示 |
最大解析度 |
0.001Hz |
对称比例 |
85%(上升波段)比15%(下降波段)<5%(1Hz ~ 100kHz) |
上升波线性 |
<1%(1Hz ~ 100kHz) |
三角波 |
频率范围 |
0.5Hz ~ 3MHz,以五位输LED显示 |
最大解析度 |
0.001Hz |
对称比例 |
50%(上升波段)比15%(下降波段)误差<5%(1Hz~100kHz) |
线性 |
<1%(1Hz ~ 100kHz) |
正弦波 |
频率范围 |
0.5Hz ~ 3MHz,以五位数LED显示 |
最大解析度 |
0.001Hz |
对称性 |
50%(上升波段)比50%(下降波段)误差<1%(1Hz ~ 100kHz) |
失真度 |
<1%至100kHz |
谐波比 |
<30dB至3MHz |
频率响应 |
<0.1dB至100MHz <1dB至3MHz |
方波 |
频率范围 |
0.5Hz ~ 3MHz,以五位数LED显示 |
最大解析度 |
0.001Hz |
对称性性 |
50%(正半周)比50%(负半周)误差<1%至100kHz |
上升时间 |
<60nS |
正脈波 |
频率范围 |
0.5Hz ~ 2.5MHz,以五位数LED显示 |
最大解析度 |
0.001Hz |
正脈波宽度 |
0.4sec ~ 100nS(连续可调) |
称性 |
对15%(正脈波)比85%(负基线)误差5%至100kHz |
上升时间 |
<60nS |
負脈波 |
频率范围 |
0.5Hz ~ 2.5MHz,以五位数LED显示 |
最大解析度 |
0.001Hz |
负脈波宽度 |
0.4sec~100nS |
对称性 |
85%(正基线)比15%(負脈波)误差<5%至100kHz |
下降时间 |
<60nS |
主输出端 |
输出阻抗 |
50Ω,误差<2% |
最大输出 |
20Vp-p(无载),0.05Vp-p(50Ω负载) 误差: + - 0.5V |
最小输出 |
0.1Vp-p(无载),0.05Vp-p(50Ω负载) |
衰减器 |
-20dB衰減开关一只 ; 衰減误差<2% |
同步输出端 |
输出位准 |
TTL位準,>3Vp-p固定振幅 |
扇出数 |
>20个 |
上升时间 |
<30nS |
VCF输入端 |
输入位准 |
0~10V电压输入 |
最大频率变化率 |
1 : 1 ~ 1 : 1000 |
输入频率 |
DC-1kHz |
扫描同步输出端 |
输出阻抗 |
1kΩ,误差<2% |
输出波形 |
线性或对扫描描斜波 |
输出振幅 |
10Vp-p(无载),5Vp-p(51kΩ负载) |
输出频率 |
连续可变,0.2Hz ~ 100Hz |
扫描产生器 |
扫描方式 |
线性(LINEAR)/对数(LOG)扫描,用开关切换 |
扫描速率 |
5sec ~ 10mS,连续可变 |
扫描宽度 |
1 : 1 ~ 1 : 100(配合频率旋钮使用) |
一般特性 |
操作环境 |
温度0~40℃ ; 湿度0~90%RH |
操作电源 |
AC 115V(+-10%) 50/60Hz , FUSE 600mA。 AC 230V (+-10%) 50/60Hz , FUSE 300mA |
消耗功率 |
最大25VA(瓦特) |
散热 |
专用排热风扇DC 12V/100mA |
安全认证 |
CE,GS,UL,CUL检验合格 |
外型尺寸 |
275mm(宽) x 90mm(高) x 300mm(深) |
重量 |
2.5kg(净重) |
附件 |

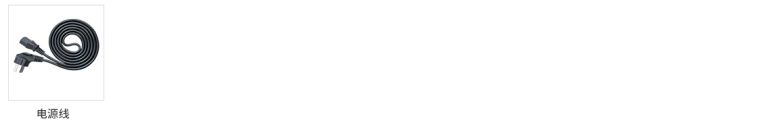

使用说明书,电源线 |
