PT-350高频交直流电流探头(60A,50MHz)

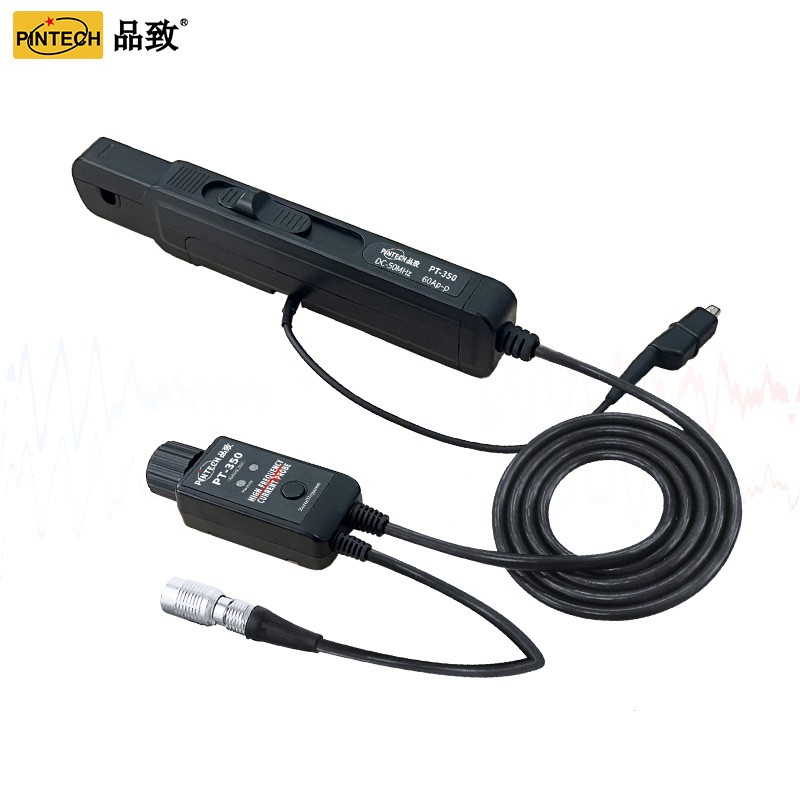

PT-350高频交直流电流探头(60A,50MHz)图片
型号: PT-350
产地: 广州
索取资料及报价
型号: PT-350
产地: 广州
半岛bd体育手机客户端 介绍

简便易用,准确进行AC/DC 电流测量;DC-50MHz 高带宽;钳口直径5mm(0.2 英寸);精度高,DC 增益误差一般小于1%;分芯结构,简便地连接电路;低噪声和DC 飘移。 应用:电源、半导体器件;逆电器/转换器、电子镇流装置;工用/消费电子、移动通信;马达驱动器、交通运输系统、传播延迟测量等。

技术参数

随着开关电源设计、LED电源设计、电机驱动等电力电子行业的电流参数的测量与分析对电流探头的要求不断提高,PinTech品致研发出具有更高的稳定性和准确性高频电流探头。PT-350是一款可以同时测量直流和交流的高频电流探头。其特点包括:高频宽,可准确快速捕捉电流波形;高精度,在电流测量的量程范围内,精度高达1%,能够精准测量;钳口直径5mm(0.2英寸),满足大部分测试领域的需要;低噪声和DC飘移,分芯结构,能够简便的连接电路;标准的BNC输出接口,可匹配任何厂家示波器。

PT-350采用先进的磁电传感器,通过测试电流所产生的磁场信号实现对电流信号的准确测量,半岛bd体育手机客户端 坚固耐用,能够大大减少了操作难度,提高测量的准确性。本半岛bd体育手机客户端 适合高频场合的电流数据的测量与分析。高频电流探头能够广泛的应用于电源、半导体器件、逆电器/转换器、电子镇流装置、工用/消费电子、移动通信、马达驱动器、交通运输系统、传播延迟测量等领域。此外在故障排查的过程中,使用电流探头是非常关键的,通过电流探头可以发现电缆连接头搭接不良的问题,并进行整改。

型号

PT-350

带宽

DC-50MHz

交流电流

60Ap-p

直流电流

30A

电流(Max)

20A RMS

电流(Min)

20mA

精度

1%(±5mV)

噪声

≤6mA RMS

上升时间

≤7 ns

耦合方式

AC/DC

长度

1.48m

径口直径

5mm

变比

0.1V/A

工作温度

0~50℃

工作湿度

20~75%RH

重量

500g

尺寸

144*17*29 mm

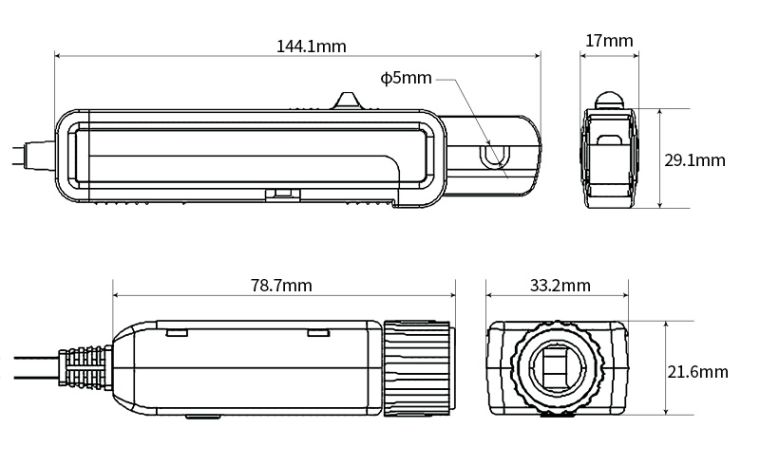

半岛bd体育手机客户端 尺寸

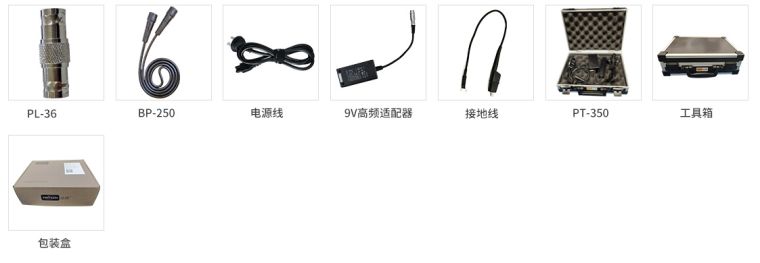

配件明细
