+ 60MHz最高输出频率，300MSa/s最高采样率
+ 14 bits垂直分辨率，100K点任意波形长度

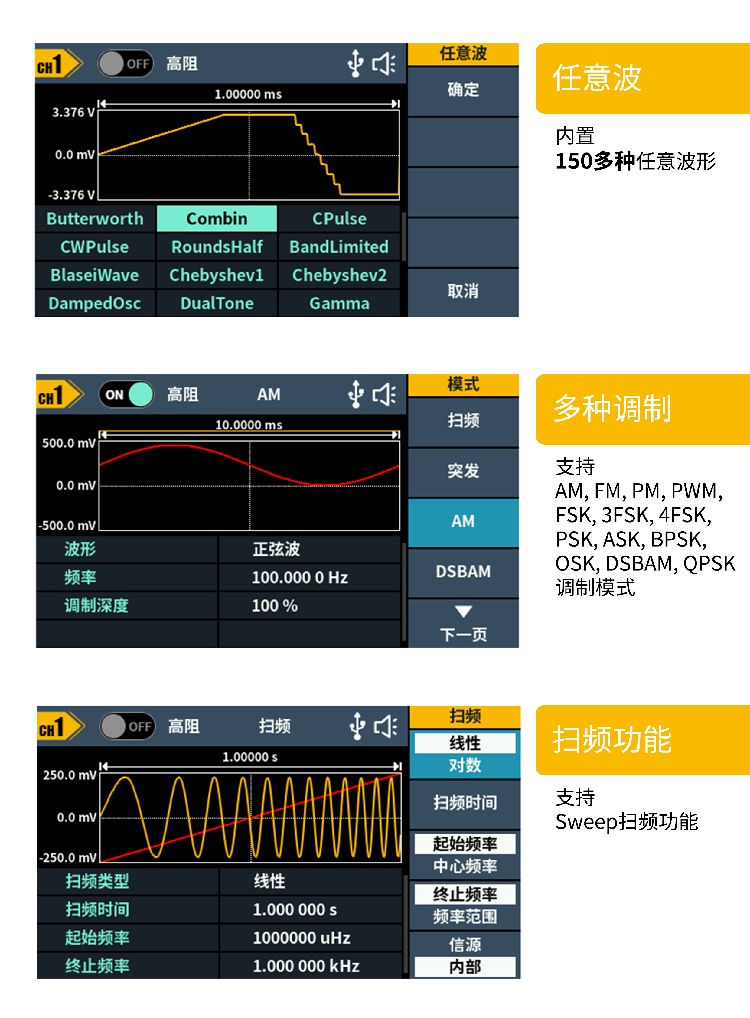

+ 丰富的波形输出：5种基本波形，内置sinc、指数上升、指数下降、心电图、 高斯、半正矢、洛仑兹、DC电压等共计150余种
+ 丰富的调制功能：AM、FM、PM、PWM、SUM、FSK、3FSK、4FSK、PSK、 ASK、BPSK、OSK、DSBAM、QPSK
+ 支持SCPI通信功能、labview 通信功能

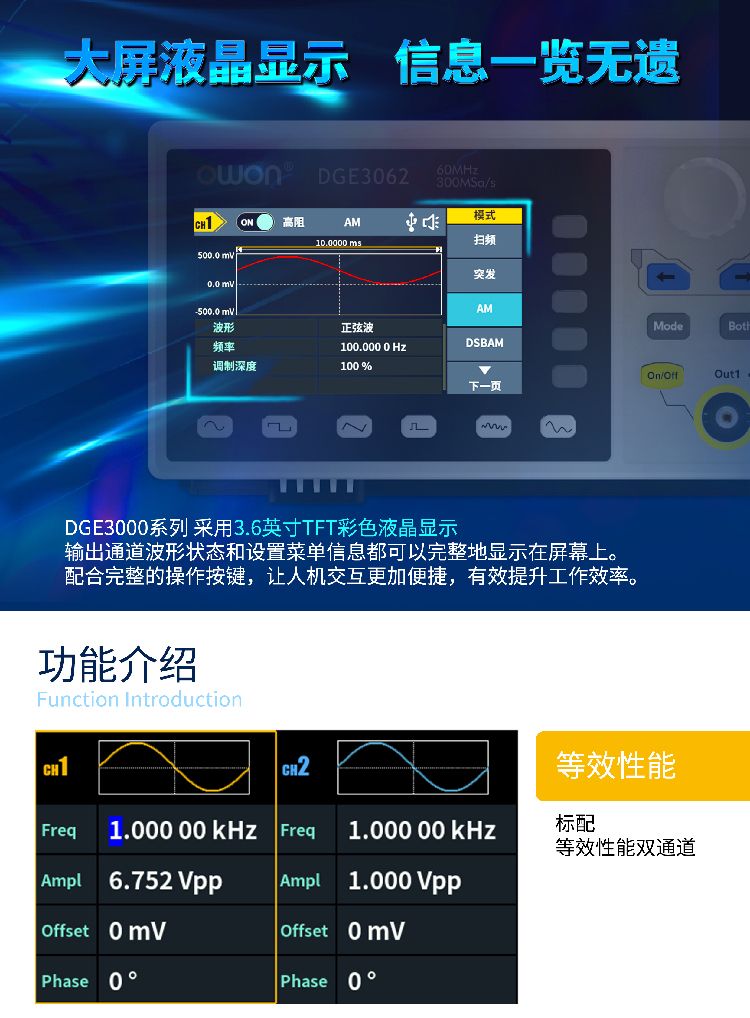

+ 3.6英寸液晶屏，参数设置一览无遗
技术参数
半岛bd体育手机客户端
型号 | DGE3031 |
|---|
| 通道 | 单通道 |
| 带宽 | 30MHz |
| 实时采样率 | 125MSa/s |
| 垂直分辨率 | 14 bits |
| 波形 |
| 标准波形 | 正弦波、方波、锯齿波、脉冲波、噪声、任意波 |
| 任意波形 | sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压
共计150余种 |
| 频率特性 |
| 正弦波 | 1μHz ～ 30MHz |
| 方波 | 1μHz ～ 15MHz |
| 脉冲波 | 1μHz ～ 15MHz |
| 锯齿波 | 1μHz ～ 1MHz |
| 噪声 | 20MHz (-3dB，典型值) |
| 任意波 | 1μHz ～10MHz |
| 任意波 |
| 波形长度 | 2 ～ 100K点 |
| 采样率 | 125Ma/s |
| 幅值特性 |
| 输出幅度 | 2mVpp ～ 20Vpp(≤ 10MHz)；高阻
2mVpp ～ 10Vpp (≤60MHz)；高阻
1mVpp ～ 10Vpp(≤ 10MHz)；50Ω
1mVpp ～ 5Vpp (≤60MHz)；50Ω |
| 幅度精度 | ±(1% of setting + 1 mVpp) (典型值1kHz sine, 0V offset) |
| 幅度分辨率 | 1 mVpp or 4 digits |
直流偏移范围
(AD+DC) | ±(10 Vpk – Amplitude Vpp/2) 高阻
±(5 Vpk – Amplitude Vpp/2) 50 Ω |
| 直流偏移分辨率 | 1mV or 4 digits |
| 输出阻抗 | 50Ω典型值 |
| 直流偏移精度 | ±(1 % ofsetting+ 1 mV + amplitude Vpp x 0.5%) |
| 调制特性 |
| 调制方式 | AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst |
| 频率计 |
| 测量功能 | 频率、周期 |
| 频率范围 | 单通道:100 mHz ～ 200 MHz |
| 频率分辨率 | 7位 |
| 输入/输出 |
| 显示 | 3.6英寸(480x272)LCD |
| 输入/输出 | 外部调制输入
外部触发输入
同步输出 |
| 标准接口 | USB Host, USB Device |
| 机械规格 |
| 尺寸 | 200mm (长)x92mm (高)x157mm (深) |
| 重量(主机) | 0.8kg |
