1700度氢气炉气氛炉
1700度氢气炉气氛炉图片
型号: 1700
品牌: 博蕴通
产地: 南京
索取资料及报价
型号: 1700
品牌: 博蕴通
产地: 南京
半岛游戏平台官网入口网址 类型: 气氛炉
半岛bd体育手机客户端 介绍

详细技术参数:

型号

GF17Q-I

GF17Q-II

GF17Q-III

功率

4 KW

8KW

16KW

炉膛尺寸(mm)

160X150X150

300X200X200

400X300X300

外形尺寸(mm)

550X470X810

600X 610X860

700X 710X1355

电源电压

220V

380V

相数

单相

单相

加热元件

1800型钼丝

控制方式

采用宇电程序控温仪表

1、50段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1720度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

(更换进口仪表,需要另外付费,选购)

FP93控温仪表(日本岛电) 欧陆仪表 触摸屏仪表

炉膛材料

1800型氧化铝多晶体纤维(氧化铝含量95%以上)日本进口

控制精度

±1 ℃

触发器

移相触发(带软启动和限流功能)

限流功能:无论怎么调节升温时间,我们电炉经过变压器后的二次电流被限制在160A以内,有限的保护了设备,无论你怎么操作,都不会把设备烧坏。

软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

1600 ℃

额定温度

1550 ℃

升温速率

≤20 ℃/ Min (可根据要求修改)

推荐升温速率

≤10 ℃/ Min

热电偶型号

B型

真空泵(选件)

VRD-16 2XZ-2

防爆阀(选购) 电子式可以根据需要设定防爆压力

认证

四周表面温度

≤45℃

开盖保护系统

该炉安装有行程开关,当炉盖打开时会自动切断电源,有效地保证使用者的安全

密封系统

该炉顶盖和炉门(其他地方已经焊接好)均采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸,气密性好、可保证8小时压力表指针不偏转

漏电保护功能 该炉装了漏电空气开关,当炉体漏电时自动断电,以确保使用的安全性
出气阀 出气阀为单向阀,气体只能流出不能返流

这款以钼丝为加热元件的GF17Q气氛炉,不能在空气下、氧气下加热,以下表格是该气氛炉在以下气体中***加热温度

(以钼丝为加热元件的GF17Q气氛炉只能在以下气氛中加热)

气 氛

以钼丝为加热元件的GF17Q在各种气氛下最高使用温度

He,Ar,Ne

1700℃

H2(75%)、N2(25%)

混合气体

1700℃

H2

1700℃

He、Ar、Ne和H2

混合气体,H2可以是任意含量

1700℃

详细描述

1、加热元件

这款气氛箱式炉以1800型钼丝为加热元件,采用双层壳体结构和宇电50段程序控温系统,移相触发、可控硅控制,炉膛采用氧化铝多晶体纤维材料,双层炉壳间配有风冷系统,能快速升降温,采用外壳整体密封、盖板密封采用硅胶泥、炉门采用硅胶垫并通有水冷系统,气体经过流量计后由后膛进出,有多处洗炉膛进气口、出气口处有燃烧嘴,可以预抽真空并能通氢气、氩气、氮气、氧气、一氧化碳、氨分解气等气体,该炉具有温场均衡、表面温度低、升降速率快、节能等优点,是高校、科研院所、工矿企业做气氛保护烧结、气氛还原用的理想半岛bd体育手机客户端 .

2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。

3、可以与电脑连接

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出

4、炉膛

进口炉膛 VS 国产炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本***热工技术布置、经过热工软件模拟温场

4、采用4周加热,温场更加均衡

5、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强

5、可选UL认证电气板 (全部通过UL认证的进口电器)

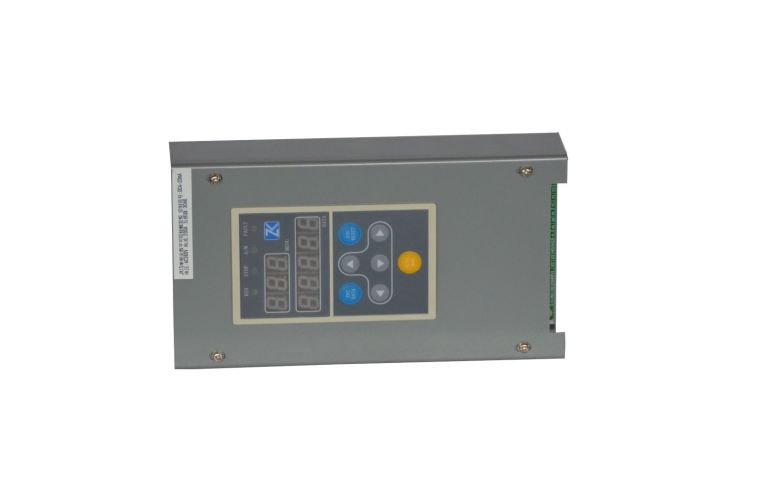

6、触发器

VS

软启动限流触发器 大部分厂家使用的非限流

厦门博特触发器

1、移相触发(带软启动和限流功能)

2、限流功能:无论怎么样设置升温速率,我们电炉的二次电流始终被限制在170A以内,有效的保护了设备。由于采用限流功能,高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制(例如:规定在1400℃后不得超过3℃/min等)即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大,设备会跳闸或烧坏。

3、软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长

4、保护功能:如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。

7、UL认证变压器

1、变压器电缆为纯铜

2、变压器声音小

3、变压器温身低

8、认证

(选配)防爆系统: 防爆系统是有电磁阀、微电脑、压力显示和变送器、24V电源、交流接触器等组成。炉内的压力通过压力显示和变送器转变为电信号传递给微电脑,微电脑通过与设定的值进行比较,然后给出信号控制交流接触器,从而控制电磁阀的通断。当炉内压力大于我们设定的允许压力时,电磁阀马上开启,起到一个防爆作用,电磁阀上我们安装了出气管,用户可以接上管子把气体排往户外,并且防爆阀为单向阀,只能排气,不能返流,有效的保证了炉子的安全。

该防爆系统有很多优点:

(1)、具有重复使用性:压力大于设定值时电磁阀打开,压力低于设定值时电磁阀关闭,不像机械式的防暴器,爆掉一次就无法使用。

(2)、设定值可调:用户可以根据需要通过微电脑调节电磁阀的开启压力

(3)、防爆点非常灵敏:由于采用的是微电脑和电信号,压力一到防爆点马上起爆.

(4)、防爆系统安全:起爆时没有任何碎片飞出。(如果采用机械式的可能有玻璃片飞出)

(5)、防爆系统稳定性好:由于采用的是微电脑和电磁阀,到我们的设置点一定会起爆,用户并可以试验,不像机械式无法试验,到防爆点是否会打开也有很多的不确定性。

(选配) 供气系统: 该炉可配2路或3路浮子流量计,可通过浮子流量计控制气体的流速,每路进气口处有不锈钢阀门,您可以选择其中的一路或几路进行调节气体,气体经过流量计后进入混气罐,然后分3路分别进入炉体,这样气体就可以教均匀的流入炉体。

(选配)真空系统: 可以对气氛箱式炉进行预抽真空,以加速清洗炉膛内的空气。

(选配)燃烧装置: 该炉可以配氢气燃烧控制器、烧嘴、点火高压包和火焰检测器,可对炉子进行自动点火、点火完毕、正常工作指示灯亮、火焰检测开始工作,如果中途火焰熄灭,出气口电磁阀会自动关闭,并发出声光报警。

(选配)氢气探测器: 该炉可配氢气探测器,当炉子周围氢气浓度达到氢气探测器报警点时、氢气探测器会自动报警。

(选配)水冷系统: 该炉配水冷机,可自动对路门口进行水冷。

标准配置

标准配件

描述

数量


GF17Q气氛炉

1 台

B型热电偶

1 个

氧化铝垫砖

1 个

炉门砖

1 个

不锈钢坩埚钳

1 把

高温手套

1副

氧化铝坩埚

1 个

COM转485通讯接口(选配)

1 套

潜水泵

1 台

炉子说明书

1份

软件(选配)

1 份

岛电表说明书

1 份

选配件

供气系统

质子流量计供气系统

浮子流量计供气系统

抽气系统

真空泵

2XZ-2

TW-1.5A

VRD-4

德国普发分子泵

电阻真空计

电阻真空计

复合真空计

波纹管

KF25

KF40

真空挡板阀

KF25

KF40

KF卡套

KF25

KF40

KF三通

KF25

KF40
