电催化二氧化碳还原(CO₂R)制备高附加值碳基半岛bd体育手机客户端 ，可实现二氧化碳的资源化利用，亦可有效储存间歇性可再生电能。在碱性或中性介质中，CO₂R的法拉第效率和电流密度取得了进步；而在碱性环境和中性环境，二氧化碳会与电解液中的羟基发生反应生成碳酸盐，造成二氧化碳损耗，限制二氧化碳单程转化效率。在酸性介质中，电解二氧化碳可有效解决碳利用率低的难题。然而，在酸性介质中，析氢反应的动力学非常快，导致氢气成为主要产物。

近日，中国科学技术大学高敏锐课题组和唐凯斌课题组，研制了具有“储液池”结构的片状铋基催化剂。在酸性环境中，该结构有效抑制钾离子和原位生成的氢氧根向体相电解液扩散，并限制体相质子向催化剂表面的内扩散，从而在酸性环境中营造了局域强碱微环境，抑制了析氢副反应，促使二氧化碳向甲酸高效转化。相关研究成果以Efficient and stable acidic CO₂?electrolysis to formic acid by a reservoir structure design为题，发表在《美国国家科学院院刊》(PNAS)上。

该研究模拟催化剂表面物种分布和pH值情况发现，“储液池”结构可有效富集羟基和钾离子，使电极表面呈局域碱性。相反，颗粒状催化剂表面的羟基和钾离子浓度偏低，导致局域pH较低，不利于CO₂R(图1)。

电催化性能测试表明，在电位相对于标准氢电极为-1.7 V时，“储液池”催化剂的甲酸法拉第效率达到最大值95.5%，而氢气法拉第效率被抑制在3%以下(图2)；相比之下，颗粒状催化剂表现出较差的甲酸选择性。催化剂稳定性评估表明，在总电流密度为300 mA cm^-2时，“储液池”结构催化剂能够稳定法拉第效率不变，而铋纳米颗粒则快速失活。这证明“储液池”结构能够抑制羟基向外扩散和质子向内扩散，在电极表面形成稳固的局域强碱性环境，从而抑制氢气生成，提高二氧化碳到甲酸的选择性。

研究通过线性扫描伏安曲线测试发现，不同pH电解液中“储液池”催化剂的质子极限扩散电流密度均小于颗粒催化剂，说明“储液池”结构可抑制质子扩散至电极表面。原位拉曼光谱和红外吸收光谱测试结果发现，“储液池”催化剂表面的pH均高于铋纳米颗粒，且可在更低的电位形成νO-C-O(HCOOH中间体)吸收带(图3)。这进一步说明“储液池”结构在电极表面营造了局域强碱性微环境，抑制了析氢竞争反应，实现了酸性介质中二氧化碳到甲酸的高效转化。

研究在超薄流动电解槽中测试“储液池”催化剂的二氧化碳转化性能。在电流为1.25 A时，“储液池”催化剂的甲酸法拉第效率达到95.8%；在槽压为-2.96 V时，甲酸全电池能量效率达到～40%，单程转化效率可达79%(图4)。通过在0.5 A电流下稳定电解50小时，研究最终电合成了360 mL纯度为4.2重量%(0.91 M)的甲酸水溶液。

研究工作得到国家自然科学基金、国家重点研发计划和安徽省等的支持。

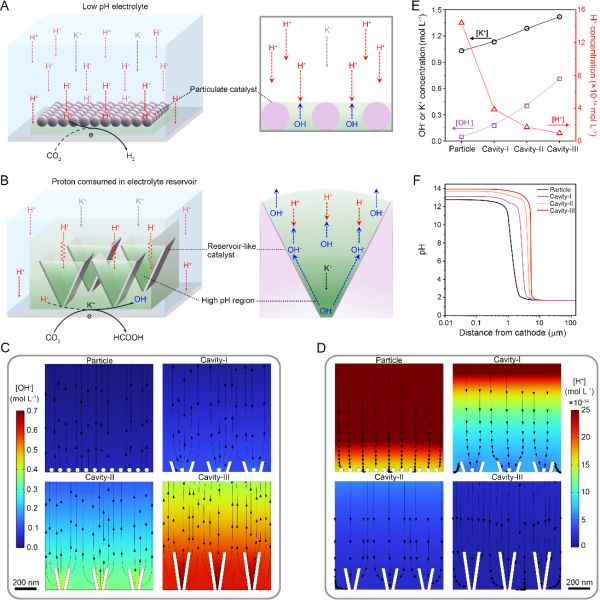

图1.颗粒状和“储液池”催化剂在酸性介质中的局域pH模拟

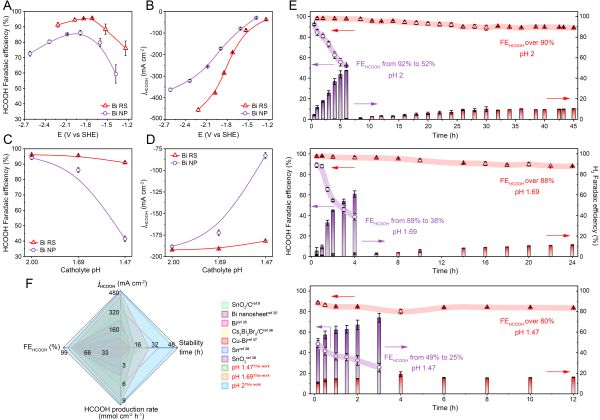

图2.酸性电解液CO₂R性能测试与比较

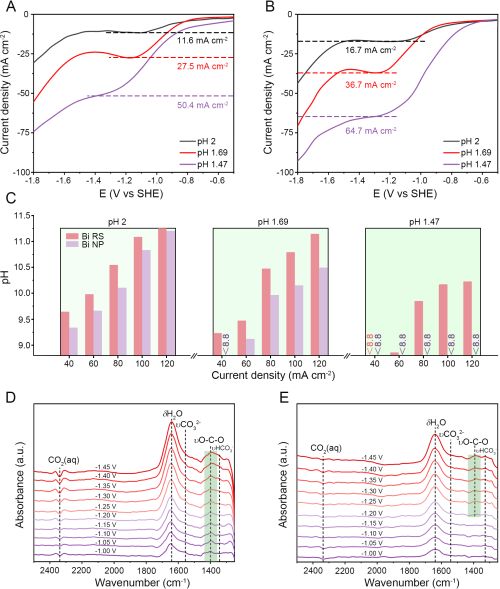

图3.机理研究

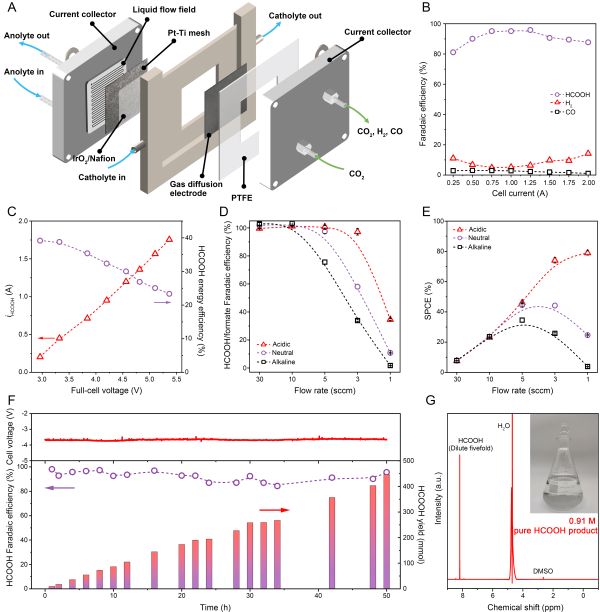

图4.全电池测试
