DIL 402 Expedis Supreme水平推杆式热膨胀仪
热分析半岛游戏平台官网入口网址 >> 热膨胀仪

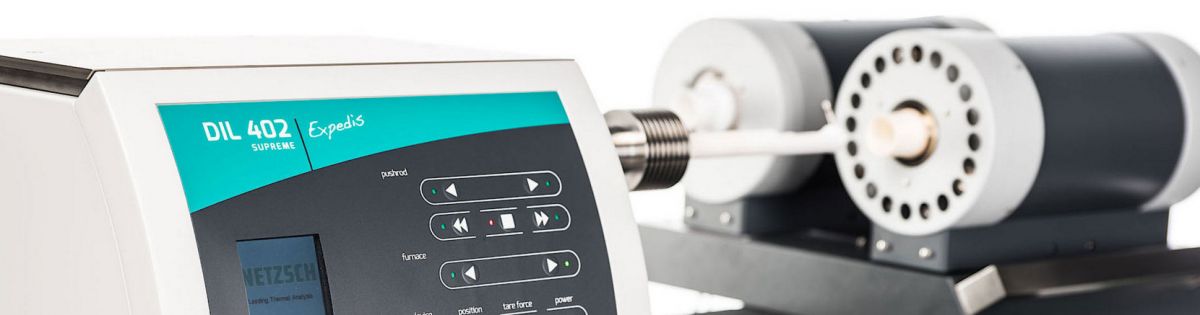

DIL 402 Expedis Supreme水平推杆式热膨胀仪图片

型号: DIL 402 Expedis
品牌: NETZSCH(耐驰)
产地: 德国
索取资料及报价
型号: DIL 402 Expedis
品牌: NETZSCH(耐驰)
产地: 德国
半岛bd体育手机客户端 别名: DIL 402 Expedis Select水平推杆式热膨胀仪
半岛游戏平台官网入口网址 类型: 卧式热膨胀仪
样品数量: 多样品
半岛bd体育手机客户端 介绍

重新定义热膨胀仪

耐驰公司新款热膨胀仪 DIL 402 Expedis Classic 集成了热膨胀测量领域的最尖端技术,为宽广应用领域内的专业级的应用而设计。DIL Expedis 系列的所有型号均基于革命性的 NanoEye 测量系统,在测量范围与精度两方面达到了新的高度。

NanoEye

每一纳米均纳入计算
量程与分辨率的新的标杆

对于传统的热膨胀仪,测试量程与分辨率这两个参数很难两全:高分辨率只能在很小的量程中实现;如果要得到较大量程,只能牺牲一定的分辨率。

新型自反馈光电位移测量系统 NanoEye 克服了这一技术上的矛盾,能够同时提供最高的分辨率、完美的线性度与无以匹敌的宽广量程。

工作原理在测试过程中,当样品发生膨胀时,图中所有的绿色部分将在线性导轨(图中蓝色部分)的引导下向后移动,并由光学解码器测出相应的长度变化。

半岛游戏平台官网入口网址 特点

最高的灵活性与测样效率

半岛游戏平台官网入口网址 为双炉体结构,可同时安装两个不同的炉体,覆盖从180℃到2000℃的宽广的温度范围。另一配置方案是配备两个相同的炉体交替使用,再结合双杆样品支架、在双样品模式下进行测试,可以极大地缩短测样周期,提高半岛游戏平台官网入口网址 使用效率。

Expedis Select / Supreme 提供了众多的配置选择:单炉体 / 双炉体,手动 / 马达驱动的炉体操作,单 / 双样品支架,管状 / 杆状样品支架,等等等等。丰富的配置是为了适应各类应用场合。

自动长度测试与 MultiTouch

传统的热膨胀仪通常使用卡尺进行样品原始长度的测量,这可能增大测量结果的不确定性,特别对于柔软的样品。DIL 402 Expedis 可以在测试开始之前,在与测试本身等同的条件(顶杆接触位置、接触力)下自动测量样品的初始长度。

对于可靠的热膨胀测量,样品在样品支架内具有稳定的置放位置相当关键。DIL 402 Expedis 的 MultiTouch 功能使用独特的尾式顶样操作,自动将样品的置放位置调至最佳。

DIL 402 Expedis 的热电偶位置可以灵活调整,以适应不同的样品长度。通过导向杆,可将热电偶调整至与样品长短相匹配的合适的位置,无需弯曲热电偶

支持 3 路外接气体;可连接到逸出气体分析

如果使用的是三路质量流量控制器(MFC,选件),气体路径在半岛游戏平台官网入口网址 内部是分开的:保护气先经过测量单元,然后进入样品室,而吹扫气(两路)则直接进入样品室,保护气和吹扫气都通过炉体的出气口排出。

DIL 402 Expedis 半岛游戏平台官网入口网址 炉体为真空密闭设计,配备的 SiC 炉体非常适合通过毛细管与 QMS 或者 FTIR 进行联用,在测试过程中对逸出的杂质、添加剂、有机粘合剂及分解产物进行深入研究分析。

DIL 402 Expedis Select/Supreme - 技术参数

  • 温度范围:-180 ... 2000°C(多种炉体可选)

  • 炉体滑轨:双炉体(第二炉体为选配)

  • 升温速率:0.001 ... 100 K/min

  • 测量系统:NanoEye(单样品,或双样品/差示系统)

  • 样品支架:熔融石英或氧化铝,可自由更换。

  • 温度准确度:1 K

  • 温度精度:0.1 K

  • m.CTE(平均线膨胀系数)重复性:10-81/K

  • 测量范围:± 10000 μm / ± 25000 μm

  • 分辨率:0.1 nm / 1 nm(全量程)

  • 样品长度:0 ... 52mm(自动样品长度测量)

  • 负载力模式:恒定力,线性力,步阶力;调制力(可选)

  • 负载力范围:10 mN ... 3N

  • 气体控制:标配 1 路,可选 3 路或 MFC(质量流量计)

  • 气氛:惰性,氧化性,还原性,真空

  • 真空密闭设计,可选配全自动真空系统

  • 可选冷却系统:Vortex,液氮

  • OTS?氧吸附系统(选件)

DIL 402 Expedis Select/Supreme - 软件功能

独特的 Proteus?7 膨胀仪软件提供了用户所需的一切:运行流畅,提供可靠的结果,快捷高效。它在提供丰富功能的同时,也具有清晰的用户界面。此外,由于它的直观性,所以也十分易学。

但是,这还远不是全部。即使是最有经验的操作者,也会为这一软件可提供的众多附加功能而留下深刻印象 -- 特别是密度测量, c-DTA?专利技术,和创新性的谱图检索识别功能 Identify。

Proteus?软件特殊功能一览

(针对 DIL 402 Expedis Select 与 Supreme)

  • 软化点检测

  • 软件控制的力的调整(包括:线性力,恒定力,斜变力,步阶力)

  • 调制力

  • 密度测量

  • 用于温度校正和检测热效应的c-DTA?功能

  • 速率控制烧结 RCS

  • 曲线识别,通过数据库对比识别未知的ΔL/L0曲线

密度测量

这一插件能够测量样品密度的连续变化,可应用于固体、液体、熔体、粘稠样品(如涂料),以及用于计算各向异性材料的体膨胀。

c-DTA?专利技术

c-DTA?信号能够在分析长度变化的同时分析吸放热效应。同时也能够用于温度校正。

专利号:DE102013100686

高级软件

(对测量数据的扩展分析。选配)

  • 动力学软件

  • 峰分离软件(用于DIL微分信号的处理)

曲线识别 Identify

Identify 是业界独创的 DIL 曲线识别技术,包括检索软件、以及内置的多个数据库中成百上千的参考数据,涉及陶瓷、无机、金属、合金、高分子及有机物领域。除了耐驰公司提供的数据库,客户也可自行创建数据库,通过内部网络与其他用户共享。

利用曲线识别技术,基于测试曲线的绝对膨胀量、形状及斜率在数据库中进行匹配检索,可以对未知样品进行鉴定分析。也可将某个已知样品作为标准,一批未知样品与其进行比较并评估,以进行质量控制。最后,所有的测试数据都可存储在一个庞大的数据库中,用于后续的样品鉴别或质量控制。

曲线识别(Identify)的优势

只需轻击一下鼠标,Indentify 便能提供所需信息:

  • 识别未知的测量曲线

  • 通过测试曲线与数据库中的标准曲线之间的对比进行质量控制

  • 对目前的测试和数据库中现有条目的归档功能

  • 能够轻松地将现存测试添加至数据库

Identify

DIL 402 Expedis Select/Supreme - 应用实例

碳纤维增强碳材料的热膨胀

本例测试的复合材料由作为基体的纯碳和作为添加剂的碳纤维构成。它具有良好的机械强度和热稳定性。最初,这种材料仅应用于航空航天领域。目前,它也被广泛应用于锅炉设备制造、中空玻璃和半导体等行业中。

C/C 材料的热膨胀系数取决于其纤维结构。本例中,测试了 45 度纤维方向(黑线)和0度纤维方向(红线),两条曲线都展现出纤维增强复合材料的特征行为:在 300-400°C 附近达到最小尺寸,随后膨胀。

在 2000°C 时, 45 度纤维方向样品的相对长度变化(dL/L0%)及对应的平均 CTE 分别为 0.155% 和 0.781×10-61/K(黑线),而平行纤维方向样品的相对长度变化(dL/L0 %)及对应的平均 CTE 分别为 0.144% 和 0.727×10-61/K,前者仅比后者高 7%,这说明材料性能对空间取向的依赖度不高。

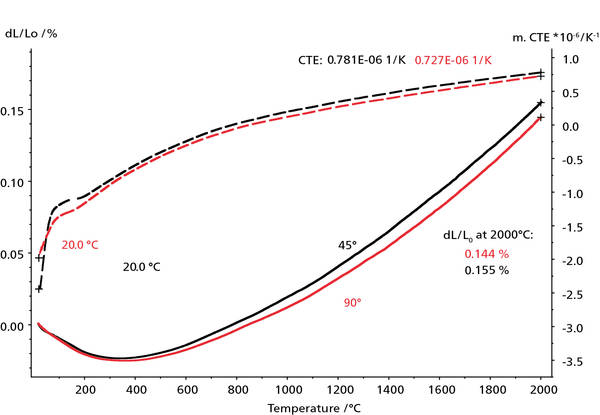

分别沿纤维排列方向(红色)和 45 度纤维方向(黑色)取样,对比不同方向 C/C 材料的膨胀性能。
升温速率:5K/min,He 气氛,恒定接触力:225mN,石墨样品支架。
图示为相对长度变化曲线(实线)和以 20 度为参考温度的平均热膨胀系数曲线(m.CTE)(虚线)。


铝合金样品室温到熔融过程体膨胀测量

本测试对铝基合金在加热过程中的行为进行研究。图中所示为体膨胀曲线(dV/V0,黑线)和密度改变曲线(红线),两者均可基于测量得到的热膨胀数据,在 Proteus?软件中计算获得。

铝合金在经过一段线膨胀过程后在 559°C(c-DTA 的外推起始温度,蓝色虚线)开始融化,须有特殊容器才能进行相应实验。

在熔融过程中样品会有明显膨胀,此时两相区同时存在液态和固态,温度高于 622°C 时,样品完全熔融,在体积增大的同时,样品的密度最终减小 10%(从 2.66 g/cm3变为 2.40 g/cm3)。

从 c-DTA 曲线(蓝色)可以明显看出在熔融过程中有吸热效应。

铝基合金的热行为。
升温速率:5K/min,气氛:He,恒定接触力:250mN,氧化铝样品支架,氧化铝容器。
图示为体积膨胀曲线(黑色实线),计算所得密度曲线(红色实线),c-DTA曲线(蓝色虚线)


无氧化腐蚀下的高温测试

钨是一种易氧化的金属,但是基于 Expedis Supreme 的真空设计并结合 OTS?系统,样品可以在纯净的He气氛下测试以获得其真实的膨胀行为,测量时不需要还原性气氛来抑制表面氧化(发生表面氧化时样品颜色会改变)。

实验中,计算所得的 20°C 到 1500°C 下的平均 CTE 为 5.143×10-61/K,与理论值仅仅相差 1.4×10-81/K。理论值为 5.129×10-61/K(来自NIST标准数据表)。

钨的热膨胀曲线。
样品长度:25.00mm,升温速率:5K/min,气氛:He,恒定接触力:250mN,氧化铝样品支架。
图示为样品的长度变化(黑色实线),理论值曲线(红色虚线,NIST标准数据表)

DIL 402 Expedis Select/Supreme - 相关附件

  • 可选配 OTS 附件,保证系统中纯净吹扫气氛

  • 多种真空泵,可保证体系纯净气氛,或在真空氛围下测试。

  • 低温炉冷却中自动提供氮气保护

  • 低温炉空气制冷系统

  • 与 QMS 403 D A?olos?联用的石英毛细管连接附件及加热适配器

  • 样品热电偶保护套管

  • 保护容器,用于易污染样品

  • 制样设备
