耐干热试验锅的用途：耐干热试验锅主要用于对人造板、饰面人造板等表面进行耐干热性能试验，确定表面装饰层对热物体干烫的抵抗能力。适用于：GB/T15102,GB/T17657,GB/T18102标准。
耐干热试验杯的用途：本试验杯是根据标准GB4893.385中的技术要求而制造的。可用于具表面漆膜的测定，也可用于聚脂聚氨脂木器漆及紫外光固化木器漆的耐干热性能的测定。
耐干热锅
耐干热锅
压环

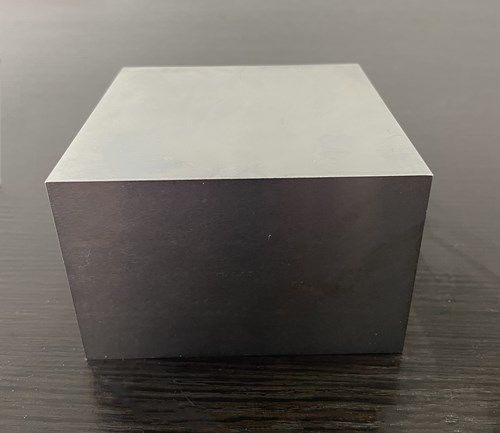

压块
主要技术参数：
耐干热试验锅的主要技术参数：
1.耐干热锅：圆柱形铝或铝合金容器：外径(100±1.5)mm ,高度(70±1.5)mm，壁厚(2.5±0.5)mm，底厚为2.5～3mm，无盖，外壁用石棉线缠满，容器底面应平整清洁。
2. 压环：外径φ180±1mm内径φ120±1 mm重约：4Kg
3. 压块：外形尺寸：100mm×100mm×64 mm(长×宽×高)重约：5Kg
测定步骤：
耐干热试验锅的测定步骤：
1、把试件(试件尺寸：长：230mm±5mm；宽：230±5mm)放在温度为(23±2)℃，相对湿度为(50±5)%的环境中处理7天。
2、检查试验锅底部，不得有表面损伤和粘附物。
3、在圆柱型容器内放入足够的甘油三硬脂酸酯，液面距顶端15mm，将容器放在加热源上，升温至180℃左右。在容器中插入温度计，温度计的水银球底距容器底部约6mm。在不断搅拌下将油温升至185℃，然后把容器移到绝热板上，不停地搅拌使其温度降至(180±1)℃。
4、立即将容器置于试件表面，在不搅拌情况下放置20分钟。移去容器让试件冷却45分钟。
5、光线从各种入射角投射到试件上，用肉眼观察试件表面有无鼓泡、开裂、色变或明显的光退等变化。
耐干热试验杯的测定步骤：
1、检查铜试杯底部，不得有表面损伤和粘附物。
2、注入100±1克矿物油。
3、将铜试杯置于电炉上加热至油温超过规定温度10℃(加热过程中须确保安全)，用坩锅钳将试杯置于膈热垫上，让油温稍降，不断搅动矿物油，使油温分布均匀。
4、当铜试杯中油温达到规定温度时，将试杯移至试验区域，静置15min。
5、达到规定时间，将试杯取走，用滤纸轻试试验区域标明试验温度。静置16-24h。
6、用滤纸轻试试验区域，按要求进行检验。
售后服务：
1、半岛bd体育手机客户端 质量问题，在半岛bd体育手机客户端 售出7天内提出异议并且半岛bd体育手机客户端 未有损坏的，我司负责无条件免费退换货；
2、本半岛bd体育手机客户端 全国联保，质保期：1年质保；
3、质保期内如有半岛bd体育手机客户端 质量问题，免费维修；质保期外长期提供技术支持；
4、所有半岛bd体育手机客户端 售后问题，请直接联系我司，我司售后服务团队会在30分钟内响应处理。
