QDE-Ⅱ龙门倾倒机

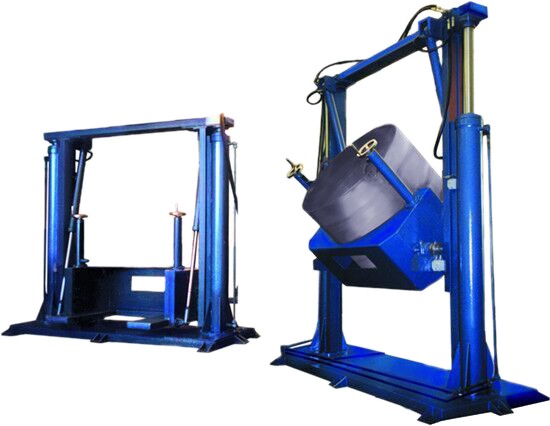

QDE-Ⅱ龙门倾倒机图片
型号: QDE-Ⅱ
品牌: 现代环境
产地: 上海
索取资料及报价
型号: QDE-Ⅱ
品牌: 现代环境
产地: 上海
设备类型: 其他喂(给)料机
半岛bd体育手机客户端 介绍

QDE-Ⅱ 龙门倾倒机是一种安装在三棍机旁,向三棍机输送待处理物料之设备。它能把料桶夹住,并通过液压系统进行升降、倾倒操作。

结构性能:

主体:1、升降油缸行程:1460mm
2、倾倒油缸行程:775mm
3、料桶重量:1000公斤(装料)
4、外形尺寸:长×宽×高 2650×1090×2130mm
液压系统:1、油箱:100立升
2、叶片泵:YB-D20
3、电机:Y112M-4 4 KW 1440r/min
4、高使用压力:6.3Mpa

设备结构简述:

1、升降装置:
用一根水平梁连接二组垂直安装的柱塞油缸组成龙门结构。二组油缸固定在底座上。当启动“上升”按钮时,油泵开始供应压力油,使二组油缸柱塞同时上升,并举起与水平梁相联接的料桶架。当启动“下降”按钮时,油泵供应压力油使之下降。上升与下降都装有限位开关。
2、倾倒装置:
由料桶架与二组倾倒油缸组成。当按“倾倒”按钮时,油缸内柱塞提升,料桶架开始倾倒,当到达过水平20°时,限位开关断电。按“复位”按钮时,料桶架复位到水平位置。
3、导向装置:
由二组工字钢导轨、槽钢、四组滑轮组成。起到导向与限阻料桶架晃动作用。

安装:

1、机身必须安装在稳定、坚固、平整的基础上。并根据操作,电线配线等要求,留有适当的空间。基础应留有地脚螺栓预埋孔。(见基础图)
2、安装时在设备的底座上进行水平找正。紧固地脚螺栓,进行二次灌浆。
3、连接液压油管。

操作步骤:

(一)检查:1、检查倾倒机各拧紧部分的螺栓是否松动,以及转动压桶手轮能否顺利地拧紧。
2、油箱内注入30#液压油至上油标高。
3、接通电源,合上箱内空气开关,检查油箱上电机转向应是顺时针。
4、按“上升”按钮,检查油缸柱塞是否上升。按“下降”按钮,通过溢流阀将压力表上的泻荷压力调至为4MPa 。
5、按“倾倒”、“复位”按钮,通过调节流量阀耒调节其速度快、慢。
6、检查上升、倾倒、复位的限位开关是否失灵。
(二)调试:1、将料桶放在料桶架上,对准中心,转动手轮拧紧压桶螺杆。
2、按“上升”按钮,使其上升到所需高度,按“倾倒”按钮,料桶慢慢倾倒。然后按“复位”按钮,完毕后才能下降。
3、在倾倒操作时,如倾倒角度过大时,可通过复位按钮作复位调正。

常见故障分析:

1、检查油箱上电机转向应是顺时针。
2、当发现液压油管有异常声音时(液压油吸不上),必须清洗装在吸油口上的滤油器。
3、如机器电流的负载时过大,电控箱内的空气开关会跳闸,则需重新合闸。

维护保养:

1、养成经常检查设备的习惯,每隔一段时间,检查各部分的拧紧螺栓是否松动,加以紧固。
2、油箱内液压油应保持清洁,经常检查油位线,及时添油,油的更换视其清洁度而定。一般添加的为30#液压油。经常使用的机器般在半年到年更换一次。
3、龙门倾倒机的升降架内的滚轮每隔段时间需加黄油以减少磨损。
4、龙门倾倒机的压紧料桶的手轮的丝杆每隔一段时间需加黄油以减少磨损。
5、料桶支撑架两边的轴承座可通过注油孔给里面的轴承加油。
6.检查上升、倾倒、复位的限位开关是否失灵,检查电控箱上的按钮是否失效。
8、检查油箱上的压力表是否能正常显示,如发现损坏,应更换。检查油箱的管接头、阀门处是否有漏油现象。

售后服务:

1、半岛bd体育手机客户端 质量问题,在半岛bd体育手机客户端 售出7天内提出异议并且半岛bd体育手机客户端 未有损坏的,我司负责无条件免费退换货;
2、本半岛bd体育手机客户端 全国联保,质保期:1年质保;
3、质保期内如有半岛bd体育手机客户端 质量问题,免费维修;质保期外长期提供技术支持;
4、所有半岛bd体育手机客户端 售后问题,请直接联系我司,我司售后服务团队会在30分钟内响应处理。
