XTJ洗桶机

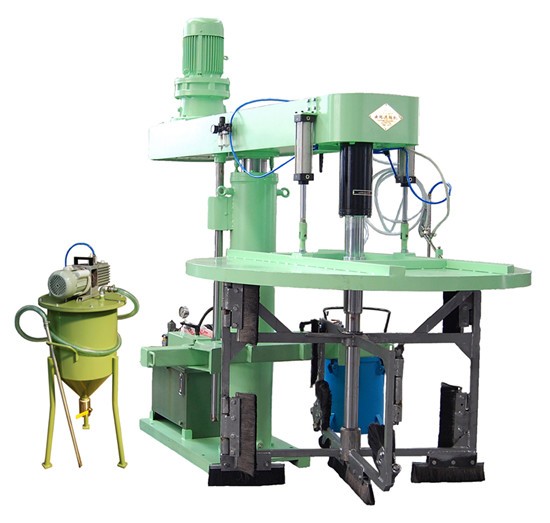

XTJ洗桶机图片
型号: XTJ
品牌: 现代环境
产地: 上海
索取资料及报价
型号: XTJ
品牌: 现代环境
产地: 上海
半岛bd体育手机客户端 介绍

XTJ 洗桶机是油墨等行业高粘度物料桶清洗的一种专用设备。它替代了传统的碱水清洗法,节约了大量的水资源,减少环境污染。其原理是先喷淋少量清洗剂,然后通过离心刷作内部清洗以达到良好清洗效果,大大减轻劳动强度。

主要参数:

1、主减速器:5.5KW i=11
2、液压电机功率:0.75KW
3、主轴转速:132r/min
4、升降行程:1M
5、外形尺寸:1860×520×2300(长×宽×高)
6、主机重量:约1.5吨

设备结构简述:

1、液压升降装置:(见液压原理图)
采用单向液压油缸原理,油箱供油带动整个洗刷系统上升,下降靠自重下降。
2、传动装置:
主减速器紧固于传动箱体上,并驱动主动链轮转动,通过链条带动从动链轮,使其以132r/min转速转动,从而使主轴带动离心刷张开沿桶壁作清洗运动。
3、夹桶装置:
由定位支架和收紧器组成。
4、操纵台部分:
操纵台用于控制设备的旋转、升降。
5、清洗剂喷淋装置:
采用气流喷雾原理,将清洗剂喷淋到被清洗筒壁及刷子上,利用刷子离心力使清洗剂缓慢下沉,从而达到清洗剂和被清洗物质稀释与筒壁分离。

操作步骤:

1、油箱内注入20号机油至上油标全高。
2、接通电源,合上电控箱内空气开关ZK,电源指示灯亮,合上电控箱内1ZK 2ZK,主轴指示、泵指示灯亮。
3、检查旋转方向:
从俯视图方向看,主轴为顺时针转向。
4、按按钮“上升”,油箱电动机从尾部看顺时针旋转,带动齿轮泵。调节溢流阀至油压 2MPa~2.5MPa 。油箱内的液压油经单向阀及高压油管输送至油缸内,立柱上升。按“下降”按钮,电磁换向阀被打开从而使立柱下降。被清洗筒通过调整定位支架和收紧器与主轴对中心,从而保证离心刷子受力均匀。清洗刷在进入清洗筒之前,必须先翻向内侧,使其顺利进入筒内。
5、主轴的启动及停止按面板操作指示进行。
6、清洗剂喷淋操作:
接通喷枪气压(大于4kg/cm2),扳动喷枪扳手,打开清洗剂球阀,喷嘴即喷液,时间视需要而定,喷雾大小可由旋动喷嘴调节。松开喷枪扳手,即刻关闭球阀,防止清洗剂漏出。清洗剂盛放在透明容器内随时添加。
7、清洗完毕筒内废液用布擦净即可。

设备维修:

1、液压油应保持清洁,经常检查油位线,及时添油,油的更换视其清洁度而定,经常使用的一般在半年到一年更换一次,更换油时请清洗线隙式滤油器。
2、设备经常保持清洁,如长期停车不用,需及时做好保养工作,保护各润滑部分的润滑。

六、其他:

1、本设备不配置料桶,由用户自备。
2、减速器在使用过程中,需加70~90工业压齿轮油。

七、售后服务:

1、半岛bd体育手机客户端 质量问题,在半岛bd体育手机客户端 售出7天内提出异议并且半岛bd体育手机客户端 未有损坏的,我司负责无条件免费退换货;
2、本半岛bd体育手机客户端 全国联保,质保期:1年质保;
3、质保期内如有半岛bd体育手机客户端 质量问题,免费维修;质保期外长期提供技术支持;
4、所有半岛bd体育手机客户端 售后问题,请直接联系我司,我司售后服务团队会在30分钟内响应处理。
