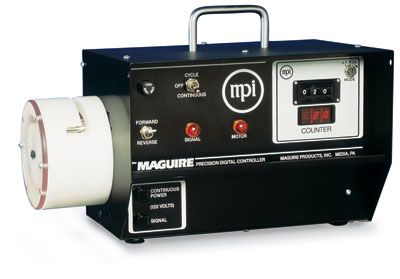

获得专利的Maguire蠕动泵专为精确计量色油而设计,计量后的色油直接在成型机进口料上方准确送入流动的原料中。计量通过六根在Celcon(赛刚)管内转动的坚硬压辊挤压和释放有韧性的抽吸管实现。
流量泵
MPA系列泵是真正流量控制的泵,无密封圈、切换阀,不带可能产生内部泄露的空隙。该泵为自动填装,在不丢失色油的情况下所有内部气泡都可以通过。
自动速控
MPA泵运用自动速控,确保自我调节精度。该泵可适用于注塑和挤出应用。
三种管径尺寸可供选择
三种管径尺寸和套件可供选择,适用于不同加色量
色油应用的理想选择
Maguire MPA蠕动泵最适用于极少量(最多3加仑)色油加料量的精确计量。
高产能挤出机需要更多量的色油,适合选配我们的型号MPA-3-HO(3-5加仑/小时)或者型号MDA回转泵(最高可达45加仑/小时)
6根压辊的泵头
六根坚硬的压辊被一个塑料外壳固定在位于聚亚胺酯中央主动压辊的泵头表面。一个色油管压力槽位于泵头部分,用于通过色油管。
由于管压由压力槽的深度决定,耐压性不会随着时间而变化,色油和抽吸精度不会丢失。这个获得专利的设计无需轴承。压辊不会磨损。透明可视窗易于观测压辊和管路。
MPA的工作原理
Maguire标准数字式控制器可以精确控制马达转速以及确保色油使用量的完全准确。由于计量色油量直接依靠马达转轴的转速,因此需要准确控制马达转速从而保证精度。
控制器将马达的每个整转分为106个等级,每个等级所代表的微量色油都会被仔细测量。控器包括一个1/27匹的可变速直流永磁马达。标准设置中,马达与一个高负荷变速箱直联。
马达运转时,“霍尔效应”使马达旋转一周向控制器发出2次脉冲。变速箱速率为53: 1意味着马达从动轴旋转一周控制器能接收到106次脉冲(2x53)。
便于安装
数字式计数器位于控制器面板,用于预设泵头的准确旋转速度,从而精确添加色油量。计数器采用一个简单的模块设置所需的色油比例、预设的计量率和以克计算的总注塑重量(挤出生产中为磅/每小时)。
简单的维护和清洁
·维护
没有易损件和替换件。只需偶尔清洁。色油管需要定期更换。通常色油管的使用寿命是1-6个月
·清洁
用肥皂和水便可以清洁。部件较大,容易拆卸。为了保持正常运行,设备必须防止色油污染。
·加装色油管
色油管位于泵头顶部的槽内,从前到后直线穿过压辊上方。扭转压辊时,色油管可由边缘的突出位置取下。不像3辊子泵的设计,顶盖无需卸下。
Model |
Tubing I.D. |
Maximum RPMs |
Flow/hr @ 10 lb/gal |
Minimum Dispense |
|
Min (g) |
Max (lb) |
(One Cycle) |
MPA-18-G |
1/8" (green) |
30 |
36 |
2.9 |
0.006 grams |
MPA-34-G |
1/8" (green) |
56 |
36 |
5.4 |
0.006 grams |
MPA-34-R |
3/16" (red) |
56 |
81 |
11.6 |
0.013 grams |
MPA-51-G |
1/8" (green) |
90 |
36 |
8.6 |
0.006 grams |
MPA-51-R |
3/16" (red) |
90 |
81 |
18.0 |
0.013 grams |
MPA-51-C |
1/4" (clear) |
90 |
138 |
30.0 |
0.022 grams |
