WDW-100HD落地式微机控制电子万能试验机(跨度570)

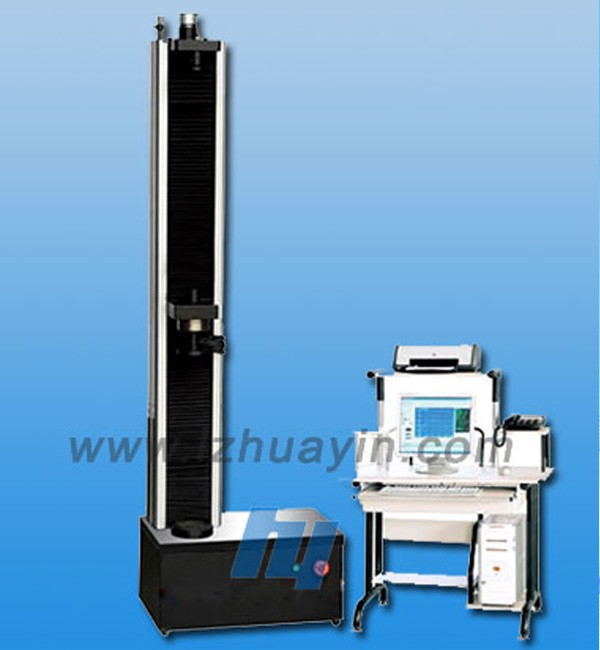

WDW-100HD落地式微机控制电子万能试验机(跨度570)图片
型号: WDW-100HD
产地: 烟台
索取资料及报价
型号:WDW-100HD
产地:烟台
半岛游戏平台官网入口网址 类别:电子万能试验机
半岛bd体育手机客户端 介绍

一、项目简介:

国内微机控制电子式万能试验机起步于90年代初,我公司是吸取国外**技术、开发研制电子式万能试验机的企业之一。为提高企业半岛bd体育手机客户端 的技术水平,公司先后吸取国内外先进技术,使公司的半岛bd体育手机客户端 技术水平跃上了一个新的台阶。 外观照片:(仅供参考、以实物为准)

二、使用领域:

该试验机采用台湾品牌交流伺服电动机作为动力源;采用先进的芯片集成技术,专业设计的PCI数据采集放大和控制系统,试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业,可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。

三、依据标准:

满足国家标准GB/T228-2002《金属材料 室温拉伸试验方法》、GB/T7314-1987《金属压缩试验方法》的要求,符合GB、ISO、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。

五、重点描述:

1 主机:该机采用龙门落地式双空间结构,上拉下压,横梁升降可以无级调速,更换立柱、丝杠、外罩后可改变试验空间。传动系统由低噪音圆弧同步齿型带、丝杠副组成,运行平稳,效率高、噪音低、无污染。

2 附具:标准配置:楔型拉伸附具、压缩附具各一付。楔型拉伸附具采用手动夹紧方式、夹持方便、可靠、不滑移、夹紧过程中钳口不动,夹具体上下移动。试样不受附加力,保证了试验结果的准确性。

六、功能介绍

a) 本机采用内置式控制器,保证了该试验机可以实现等速位移控制。

b) 采用台湾品牌交流伺服电机,性能稳定、可靠,具有过流、过压、超速、过载等保护装置。调速比可达1:5000。

c) 电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。

d) 自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确性;实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘,无任何模拟调节环节,控制电路高度集成化

e) 条件存盘:试验控制数据和试样条件可制成模块,方便了批量试验的进行;

f) 自动变速:试验过程中移动横梁的速度可按预先设定的程序自动变化,也可手动变化;

g) 自动标定:系统可自动实现示值准确度的标定;

h) 自动保存:试验结束,试验数据和曲线自动保存;

i) 过程实现:试验过程、测量、显示和分析等均由微机完成;

j) 批量试验:对相同参数的试样,一次设定后可顺次完成;

k) 试验软件:中文WINDOWS界面,菜单提示,鼠标操作;

l) 显示方式:数据和曲线随试验过程动态显示;

m) 曲线遍历:试验完成后,可对曲线进行再分析,用鼠标可找到曲线上任一点所对应的试验数据;

n) 曲线选择:可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;

o) 试验报告:可按用户要求的格式编制报告并打印;具有网络接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或Internet网连接。

p) 限位保护:具有程控和机械两级限位保护;

q) 自动停机:试样断裂后,移动横梁自动停止;

r) 过载保护:当负荷超过各档最大值的3-5%时,自动停机; 自动和人工两种模式求取试验结果,自动形成报表,使数据分析过程简便。

七、主要技术指标

a) 最大试验力:100kN;

b) 试验力不分档,试验力准确测量范围:2kN~100 kN;

c) 试验力测量准确度:±1%;

d) 位移分辨率:0.01mm;

e) 位移速度控制范围:0.1mm/min ~ 500mm/min无级调速,

f) 拉伸试验空间:0~700mm;

g) 压缩试验空间:0~700mm;

h) 试验空间宽度:0~570mm;

i) 供电电源功率:1.5kW,220V,50Hz。

j) 工作环境: 室温10~35℃,湿度20%~80%

八、主要配置

a) 100kN落地龙门式主机一台(含精密丝杠2付);

b) 拉伸、压缩各一付;

c) 台湾品牌交流伺服调速系统一套;

d) 低噪音圆弧同步齿轮带减速系统;

e) 高精度负荷传感器;

f) 精密光电编码器;

g) 方正品牌计算机(主流配置);

h) 惠普A4喷墨打印机;

i) 全数字化数据采集控制器;

j) WINDOWS兼容控制软件。
