多个测试功能于一体!
显示屏：3.5英寸点阵彩色液晶屏.
ATT：免跳闸技术(2和3线)对所有RCD无跳闸环路L PE测试.
只有2线，在没有中性线(即三相电机线)的情况下非常有用.
回路电阻测试：高测试电流范围为2Ω，分辨率为0.001Ω.
Zs极限将电气设备标准所需的值与测量结果进行比较.
RCD测试：RCD型AC(交流电流),RCD型A(脉动直流电流),F,B(普通和选择), EV和可变RCDs.
单次和自动测试、斜坡测试和接触电压.
接地测试：所含附件可测试2项和3项接地电阻.
绝缘测试：电阻试验100, 250, 500和1000伏自动放电电压.
导通测试：200mA或15mA导通测试可选择蜂鸣快速判断.
相位测试：可检测三相系统的相位旋转,并将顺序清晰显示.
电压测试：2-600V电压测量，电源频率.
HELP：显示屏显示如何根据所选功能连接半岛游戏平台官网入口网址
.
SPD：浪涌保护器试验，用于使用变阻器的电涌保护器.
PAT：便携式电器测试仪功能，用于绝缘和保护导体电阻测试
设计符合IEC 61010-1 CAT IV 300 V, CAT III 600 V. IEC 61557-1,2,3,4,5,6,7,10.
技术规格
| 绝缘电阻 | SPD(压敏电压) |
|---|
| 测试电压 | 100V | 250V | 500V | 1000V | Max.1000V |
|---|
| 测量范围 | 2.000/20.00/200.0MΩ
(自动量程) | 20.00/200.0/1000MΩ
(自动量程) | 20.00/200.0/2000MΩ
(自动量程) | 0-1000V
(1V上升) |
|---|
| 精确度 | ±2%rdg±6dgt
(2.000/20.00MΩ)
±5%rdg±6dgt
(200.0MΩ) | ±2%rdg±6dgt
(20.00/200.0MΩ)
±5%rdg±6dgt
(1000MΩ) | ±2%rdg±6dgt
(20.00/200.0MΩ)
±5%rdg±6dgt
(2000MΩ) | ±5%rdg±5dgt |
|---|
| 额定电流 | 1.0-1.2mA
@0.1MΩ | 1.0-1.2mA
@0.25MΩ | 1.0-1.2mA
@0.5MΩ | 1.0-1.2mA
@1MΩ | ‐ |
|---|
| 短路电流 | 最大1.5mA | ‐ |
|---|
| 回路阻抗 |
|---|
| 功能 | LOOP ATT | LOOP HIGH |
|---|
L-PE/L-N
(3线) | L-PE(2线) | L-PE
(0.01ΩRes) | L-PE
(0.001ΩRes)
高测试电流(25A) | L-N/L-L |
| 额定电压 | 100-260V
(50/60Hz) | 48-260V
(50/60Hz) | 48-260V
(50/60Hz) | 100-260V
(50/60Hz) | 48-500V
(50/60Hz) |
|---|
| 测量范围 | 20.00/200.0/2000Ω
(自动量程) | 20.00/200.0/
2000Ω
(自动量程) | 2.000Ω | 20.00Ω |
|---|
| 精确度 | ±3%rdg±6dgt | ±3%rdg±10dgt | ±3%rdg±4dgt | ±3%rdg±25mΩ | ±3%rdg±4dgt |
|---|
0Ω外部回路额定测试电流:
230V时的数量/时间 | L-N:6A/60ms
N-PE:10mA | L-PE:15mA | 20Ω:
6A/20ms
200Ω:
0.5A/20ms
2000Ω:
15mA/500ms | 25A/20ms | 6A/20ms |
|---|
| PSC/PFC |
|---|
| 范围 | 2000A/20kA
(L-N(PSC)/
L-PE(PFC)) | 2000A/20kA
(PFC) | 2000A/20kA
(PFC) | 2000A/50kA
(PFC) | 2000A/20kA
(PSC) |
|---|
| 精确度 | PSC/PFC精度来自于测量的回路阻抗规范和测量的电压规范 |
|---|
| RCD |
|---|
| 额定电压 | 100-260V(50/60Hz) |
|---|
| 功能 | x1/2, x1,x5,Ramp,自动,Uc |
|---|
| 6/10/30/100/300/500/1000mA/变量 |
| RCD型 | AC(G/S) | A(G/S) | F(G/S) | B(G/S) | EV |
|---|
| 跳脱电流设置 | x1/2,
x1,Uc | 10/30/100/300/
500/1000mA(G)
10/30/100/
300/500(S) | 10/30/100/
300/500mA | 10/30/100/
300/500mA | 10/30/100/
300mA | 6mA(x1仅) |
|---|
| x5 | 10/30/100mA | 10/30/100mA | 10/30/100mA | 10/30mA | - |
| Ramp | 10/30/100/
300/500mA | 10/30/100/
300/500mA | 10/30/100/
300/500mA | 10/30/100/
300mA | 6mA |
| 精确度 |
|---|
| 跳脱电流 | x1/2 | -8% - -2% | -10% - 0% | -10% - 0% | -10% - 0% | - |
|---|
| x1 | +2% - +8% | 0% - +10% | 0% - +10% | 0% - +10% | 0% - +10% |
| x5 | +2% - +8% | 0% - +10% | 0% - +10% | 0% - +10% | - |
| Ramp | -4% - +4% | -10% - +10% | -10% - +10% | -10% - +10% | -10% - +10% |
| 跳脱时间 | x1/2 | 2000ms(G/S):±1%rdg±2ms | - |
|---|
| x1 | 550ms(G):±1%rdg±2ms,1000ms(S):±1%rdg±2ms | 10.5s:±1%±2㎳ |
| x5 | 410ms(G/S):±1%rdg±2ms | - |
| 导通测试 |
|---|
| 范围 | 20.00/200.0/2000Ω (自动量程) |
|---|
| 开路电压(DC) | 7-14V |
|---|
| 测量电流 | 200mA | >200mA or more(小于2Ω) |
|---|
| 15mA | 15mA±3mA(短路) |
|---|
| 精确度 | ±2%rdg±8dgt |
|---|
| 电压测试 |
|---|
| 范围 | 300.0/600V(自动量程) |
|---|
| 测量范围 | 电压 | 2-600V |
|---|
| 频率 | 45-65Hz |
| 精确度 | 电压 | ±2%rdg±4dgt |
|---|
| 频率 | ±0.5%rdg±2dgt |
| 相位旋转 |
|---|
| 额定电压 | 48-600V(50/60Hz) |
|---|
| 标志 | 正确相序:显示“1.2.3”和标志
反相相序:显示“3.2.1”和标志 |
|---|
| 接地测试 |
|---|
| 范围 | 20.00/200.0/2000Ω(自动量程) |
|
|
|
|---|
| 精确度 | ±2%rdg±0.08Ω(20.00Ω)
±2%rdg±3dgt(200.0/2000Ω) |
|
|
|
|---|
| 安全标准 | IEC 61010-1 CAT IV 300V ,CAT III 600 V污染度 2
IEC 61010-2-034
IEC 61557-1,2,3,4,5,6,7,10
IEC 60529(IP40)
IEC 61326(EMC) |
|---|
| 电源 | LR6 (AA) (1.5V) ×8 |
|---|
| 通讯接口 | USB, |
|---|
| 尺寸/重量 | 136(L) × 235(W) × 114(D) mm/约. 1300g (含电池) |
|---|
| 附件 | 测试线※2
7281(测试线)
7246(测试线)
7228A(测试线)
8041(接地棒[2根/1组])
9084(便携箱)
9142(便携箱)
9151(肩带)
9199(肩带)，8212-USB(USB适配器"KEW Report(软件)'')
LR6(AA) × 8,使用说明书,检验证书 |
|---|
| 可选件 | 8259(适配器)
7272(测试线)
8017A(延长探棒) |
|---|
※1 7187A:英标插头, 7218A:(EU)欧洲插头, 7221A(SA)南非插头, 7222A:(AU)澳大利亚插头

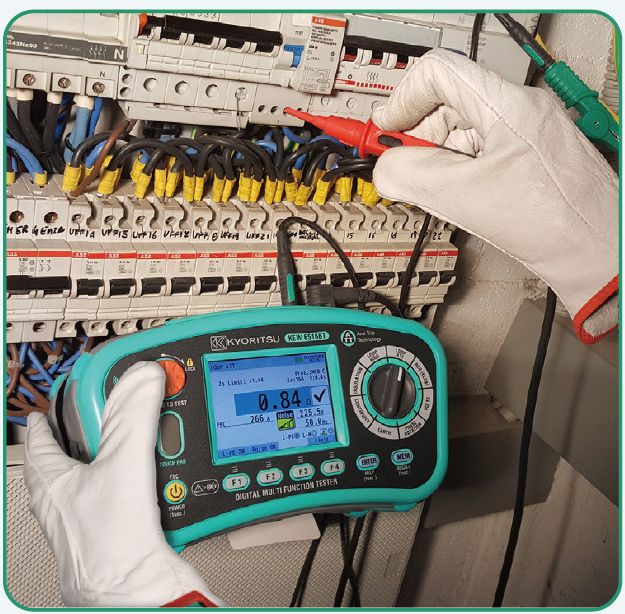

各项特色大液晶显示 &帮助功能
所有测试数据显示在一个大的彩色屏幕上.
帮助功能将根据所选功能显示如何连接半岛游戏平台官网入口网址
3步操作简单 &免提测试
将旋转刻度盘设置在测试范围内.
将半岛游戏平台官网入口网址
连接到被测设备上.
按下测试按钮(通过远程探头或使用测试按钮的锁定功能)

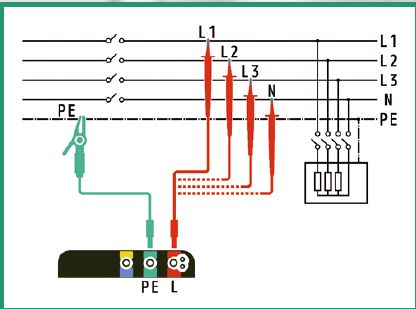

抗跳闸技术 (2 & 3线)
所有RCD上的无跳闸回路L-PE试验.
用3线(L，N，PE)，以获得***精度读数.
只有2线，在没有中性线(即三相电机线)的情况下非常有用.

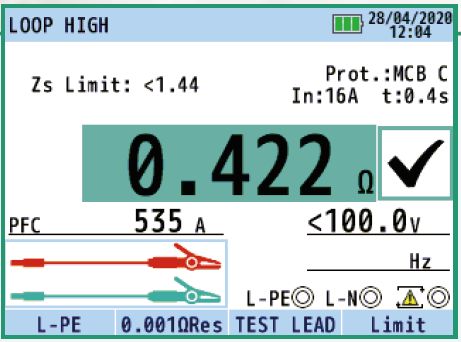

回路阻抗0.001分辨率
高测试电流范围为2Ω，分辨率为0.001Ω.

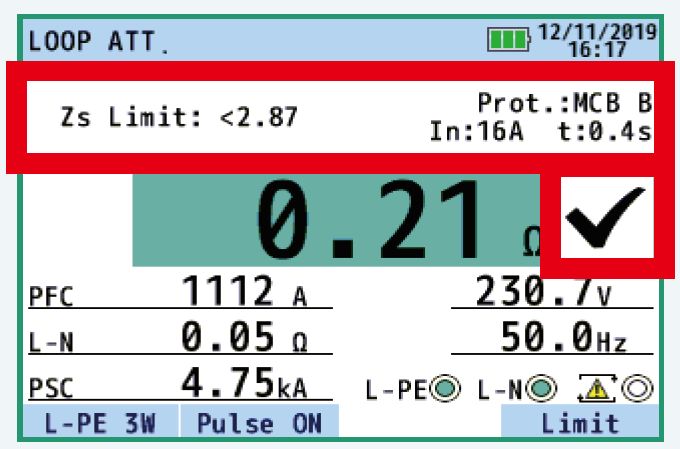

ZS/RA极限
Zs极限将电气设备标准所需的值与测量结果进行比较.
利用Zs/Ra极限函数简化了电气装置安全要求的验证.
该功能将自动检查TN(或TT接地回路)的测量回路阻抗是否足够低，足以使MCB/保险丝/RCD跳闸(断开)，并在显示屏上给出通过或失败的结果.

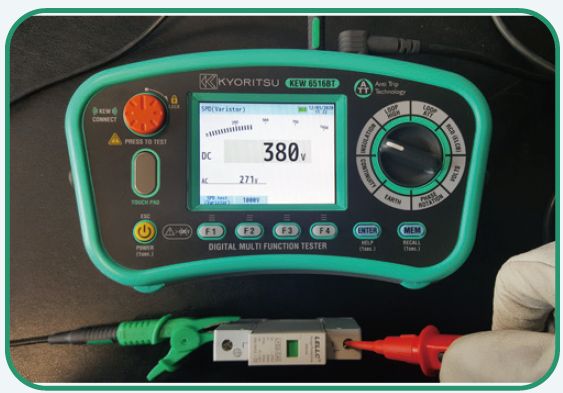

SPD测试
SPD(浪涌保护器)装有变阻器，可在不损坏的情况下测量跳闸电压.
PAT测试
PAT测试(PAT =便携式电器测试仪)可以检查I类和II类便携式设备的绝缘电阻和接地连接连续性.
通讯
USB

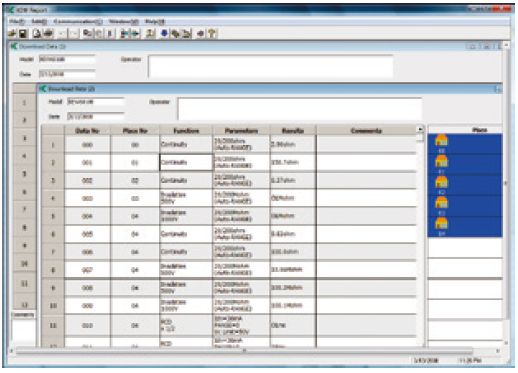

利用PC应用程序KEW Report提高工作效率.
KEW 6516BT可通过连接USB适配器(可选型号8212-USB)
下载测试数据，然后通过PC打印完整的测试报告
所有RCD上的无跳闸回路L-PE试验.
